Schneeberger
Châssis de machine en fonte minérale
Voyage
Déplacement X
1000 mm
Déplacement en Y
500 mm
Course Z
500 mm
Distance entre l'extrémité de la broche et le plateau de table
110-610 mm
Distance entre la broche et la surface de la colonne
650 mm
Tableau
Taille du tableau
1050x550 mm
Fentes en T (nombre x taille x distance)
5 x 18 x 90 mm
Max. Charge de la table
600 kg
Broche
Nez de broche
BT40
Vitesses de broche
12 000 tr/min/10 000 tr/min
Mécanisme de transmission
directe/ceinture
Alimentation
Avance de coupe
10 000 mm/min
Traversée rapide
30 000 mm/min
Changeur d'outils automatique
Type d'outil
Type de bras
Capacité de stockage des outils
24 pièces
Diamètre maximum de l'outil
120 mm
Longueur maximale de l'outil
300 mm
Poids maximum de l'outil
7kg Outil à outil : 2,5 s
Pouvoir
Sortie du moteur de broche (taux/max)
11/17 kW
Moteurs d'entraînement (X, Y, Z)
3.9/3.9/5.9 kW
Source d'alimentation
AC380V/ triphasé
Taille et poids de la machine
Taille du sol (longueur*largeur*hauteur)
2600×2150×2500 mm
NO
7000 kg

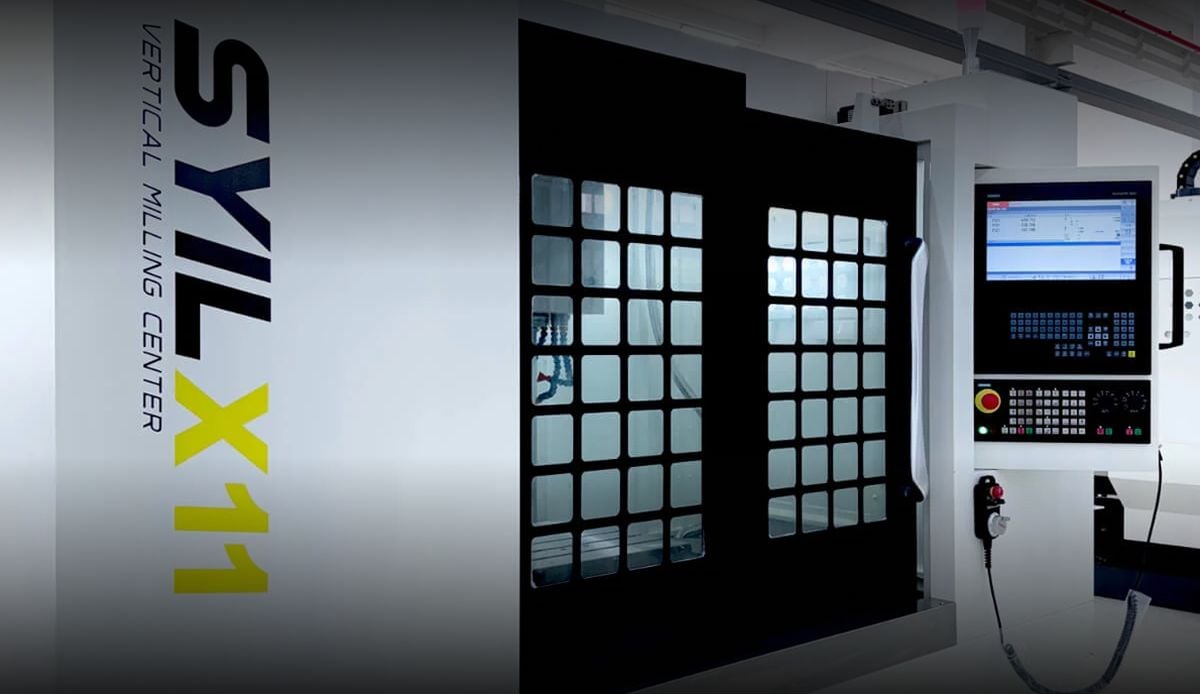

Centre d'usinage vertical X11

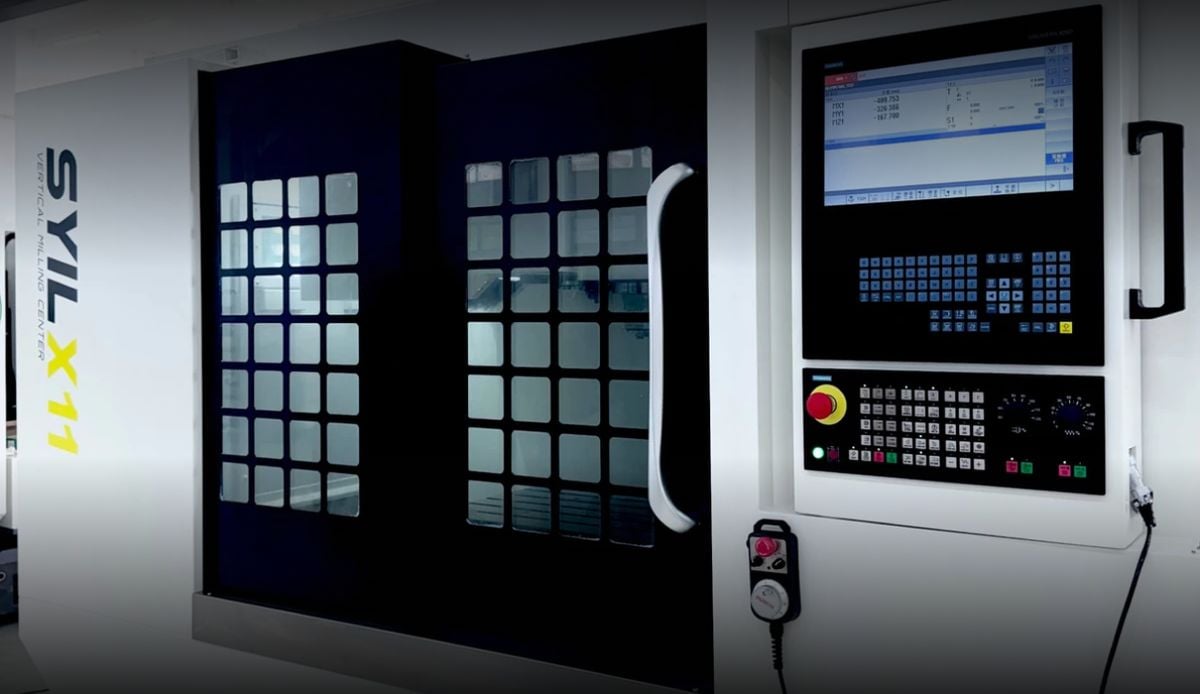

Le centre d'usinage vertical SYIL X11 offre une construction robuste et un design élégant, maximisant la productivité même dans des espaces de travail limités.
Son système de commande avancé permet un contrôle précis sur diverses opérations d'usinage, tandis que l'interface conviviale offre une surveillance en temps réel pour des ajustements rapides.
Avec des composants de haute qualité et une technologie de broche innovante, cette machine offre des performances exceptionnelles pour des applications variées.
.png)
THK
Vis à billes et guides linéaires de haute précision

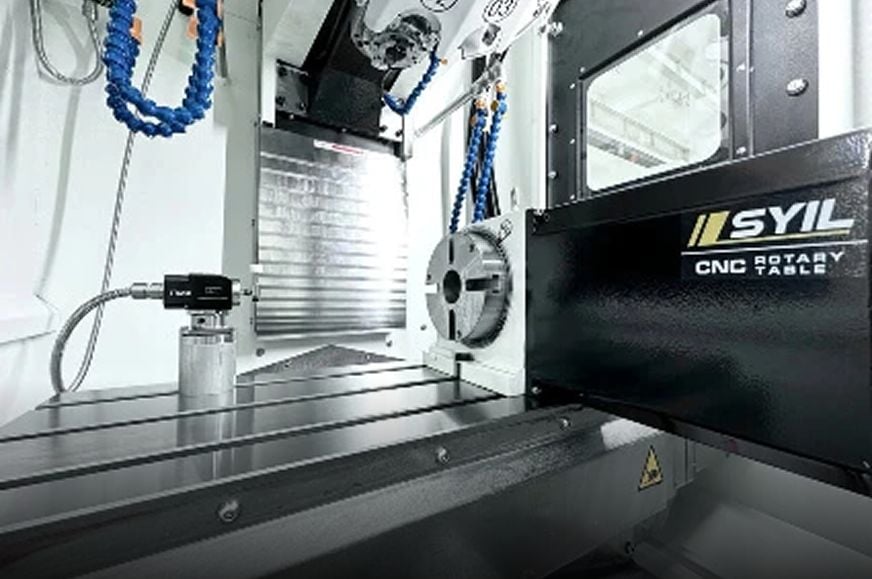

4ème axe
Ajoutez un 4ème axe à votre centre d'usinage 3 axes
Changeur d'outil servo haute vitesse
16 positions BT30
Options SYIL X11

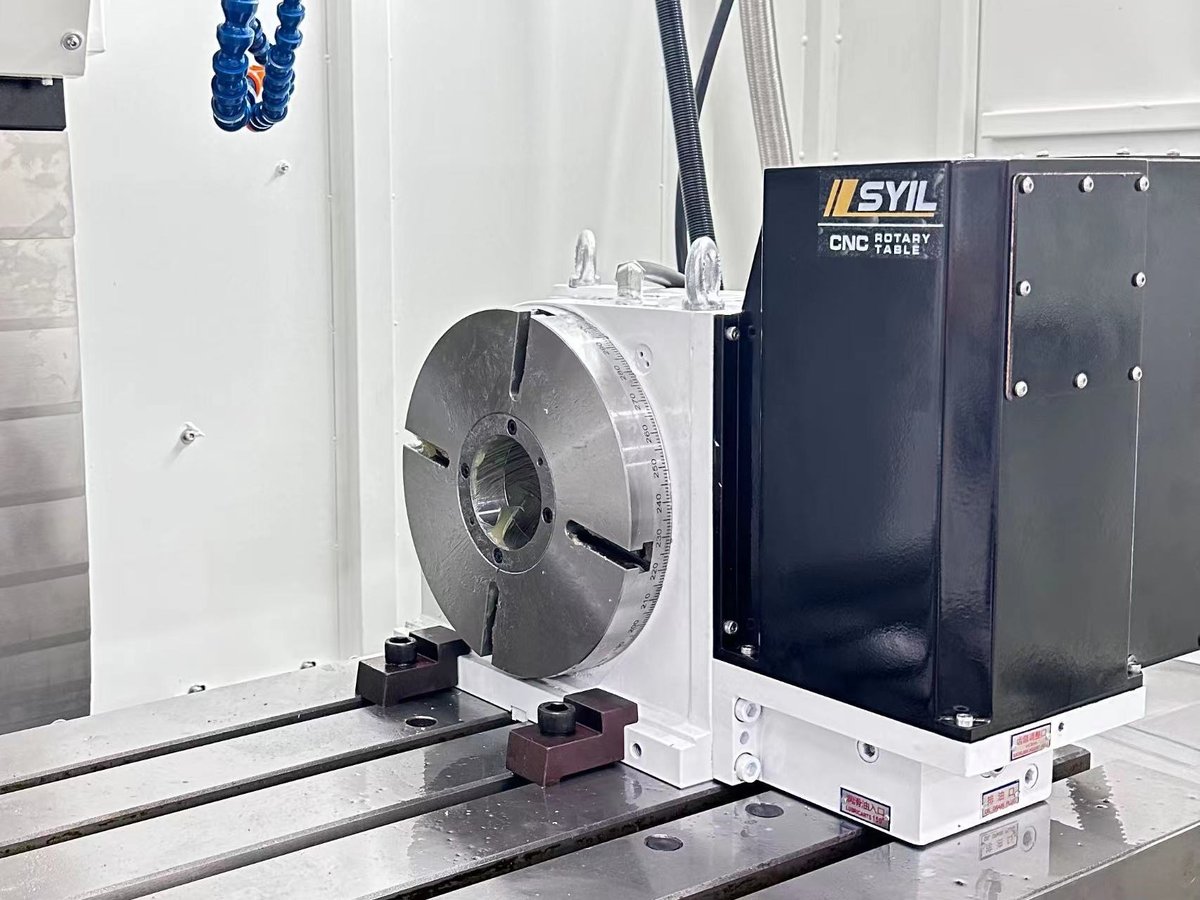

4e axe 255 mm.
pour plateau rotatif CN de 255 mm.
Type sans fil.
Type filaire TTC200.
S800.

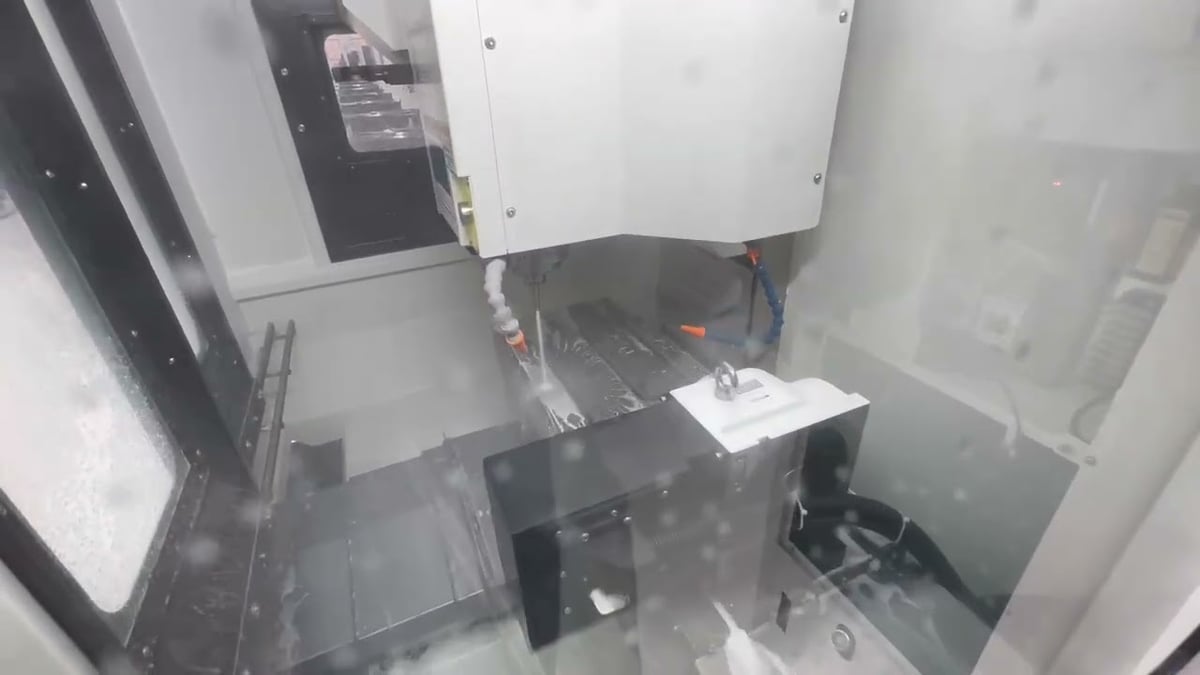

CTS 20 bar.
Spécifications techniques
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 5×18×100
Rainures en T 5×18×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000 (12,000 en option)
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Bras
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
16
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
