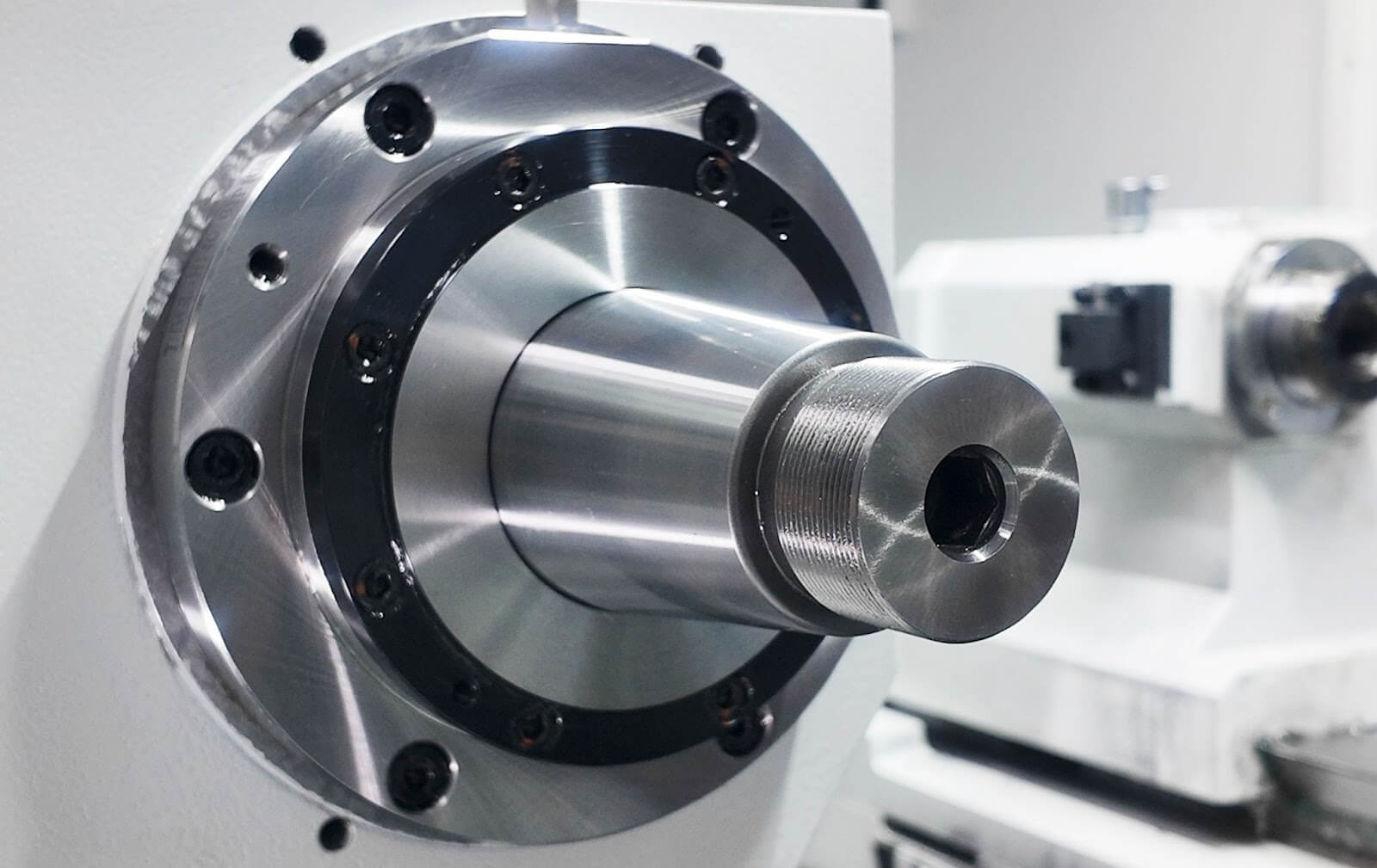

Broche - Entraîneur de meule
Des roulements de haute précision sont utilisés dans la broche pour garantir sa précision.
.jpg)
Capacité de travail
Diamètre de pivotement (mm)
350
Max. Diamètre de broyage (mm)
330
Longueur max. Longueur d'affûtage (mm)
600
Distance entre les centres (mm)
650
Poids max. de la pièce entre les centres (kg) Poids de la pièce entre les centres (kg)
60 (sans lunette)
.jpg)
Tête de meule
Dimensions de la meule (extérieur x épaisseur x intérieur ) mm
610 x (25–100) x 203,2
Puissance du moteur de la broche (Kw)
11
Vitesse de la ligne de coupe de la meule (m/s)
60 (100 en option)
Taille de l'axe de la broche (mm)
67
Type de roulement de la broche
Type de roulement (courroie en option)
-2.jpg)

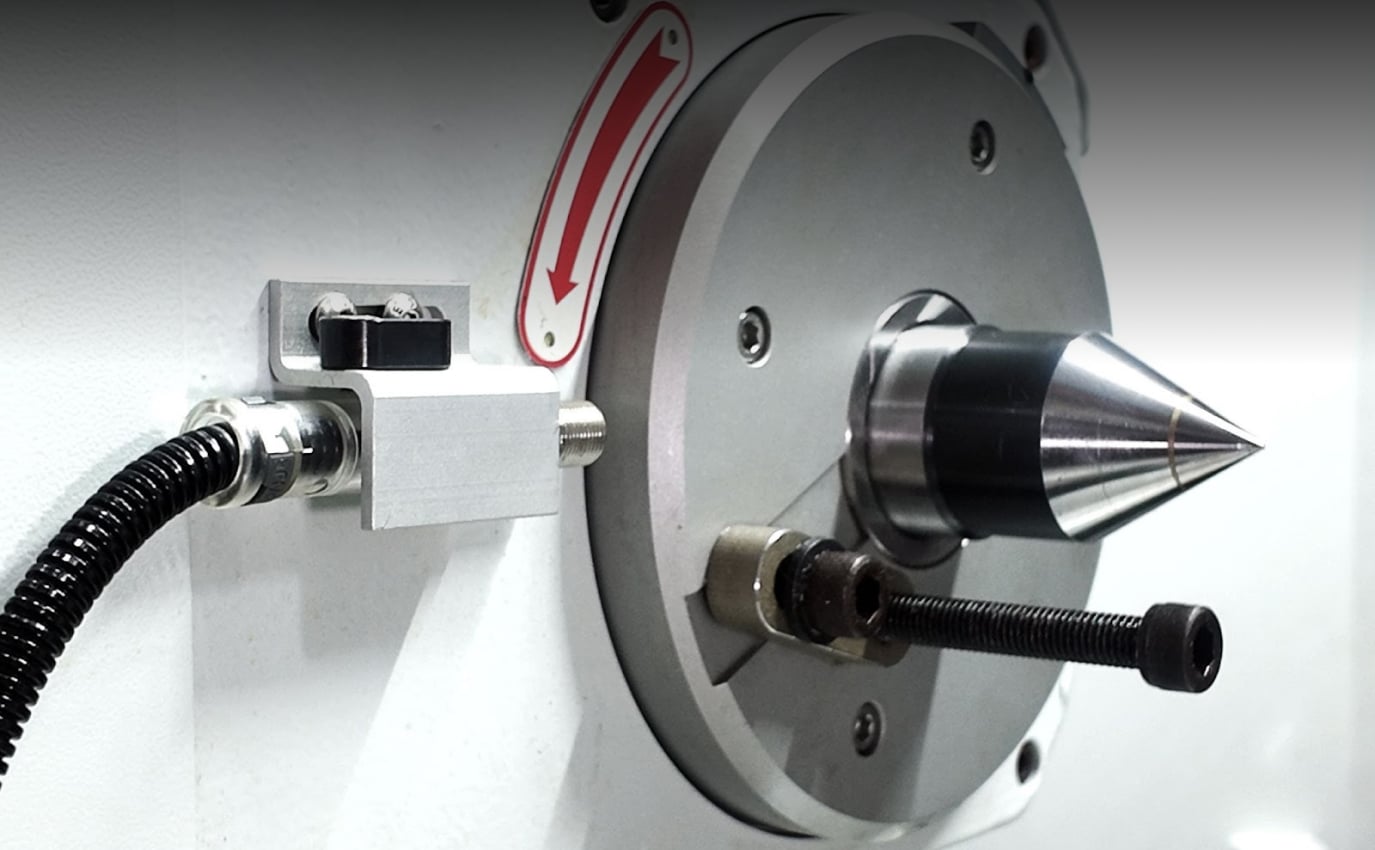

Tête de travail
Type
Centre fixe/Centre en direct
Cône central
MT5
Vitesse de la broche (tr/min)
10~1000
Puissance du moteur (kW)
2

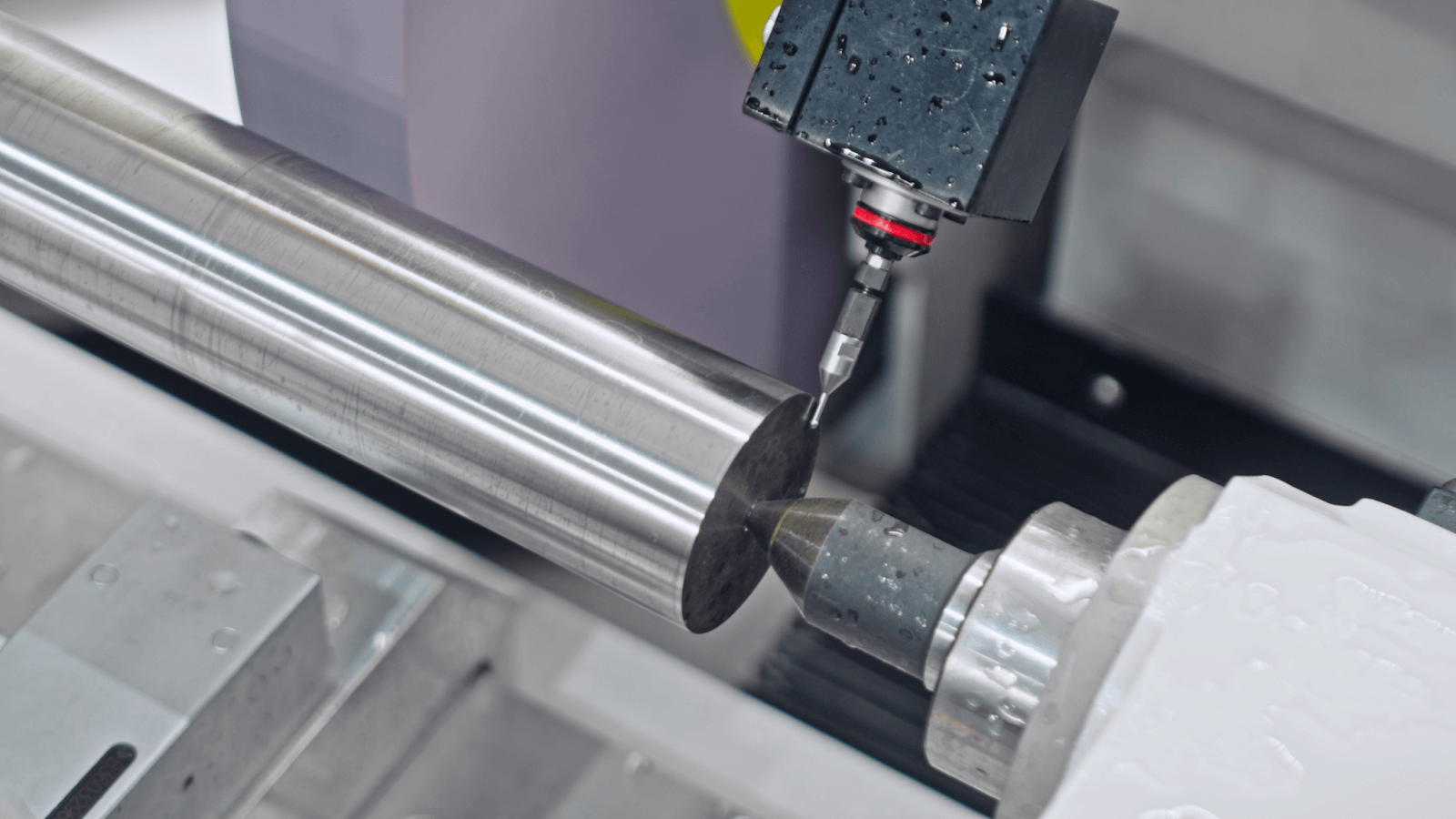

%20(1).png)
Contre-pointe
Cône central
MT4
Diamètre du manchon (mm)
58
Course de la broche (mm)
35
Coulisseau de meule de l'axe X
Course de la table (mm)
400
Vitesse d'avance rapide (m/min)
16
Avance minimale/chaque échelle (mm)
0.001/0.01/0.10
Mode d'alimentation de la meule
Plongée / Angulaire
Servomoteur de l'axe X (kW)
2.2
Glissière pour meule
Un rail de guidage à structure en V
-2.jpg)
Coulisseau de meule de l'axe Z
Course de la table (mm)
700
Vitesse d'avance rapide (m/min)
16
Avance minimale/chaque échelle (mm)
0.001/0.01/0.10
Servomoteur de l'axe Z (kW)
2.2
Diapositive de table
Un rail de guidage à structure en V
Angle de rotation du banc (degrés dans le sens des aiguilles d'une montre ou dans le sens inverse)
4 et 9
Universel
Pompe à huile de lubrification de la tête de meule (kW)
0.18
Pompe à liquide de broyage (kW)
0.18
Guidez la pompe à huile (W)
25
Capacité du réservoir d'huile de la tête de meule (L)
30
Capacité du réservoir de liquide de broyage (L)
120
Capacité du réservoir d'huile de guidage (L)
8 (lubrification à temps plein)
Poids net (kg)
5200
Dimensions (mm)
3015 x 2200 x 1867

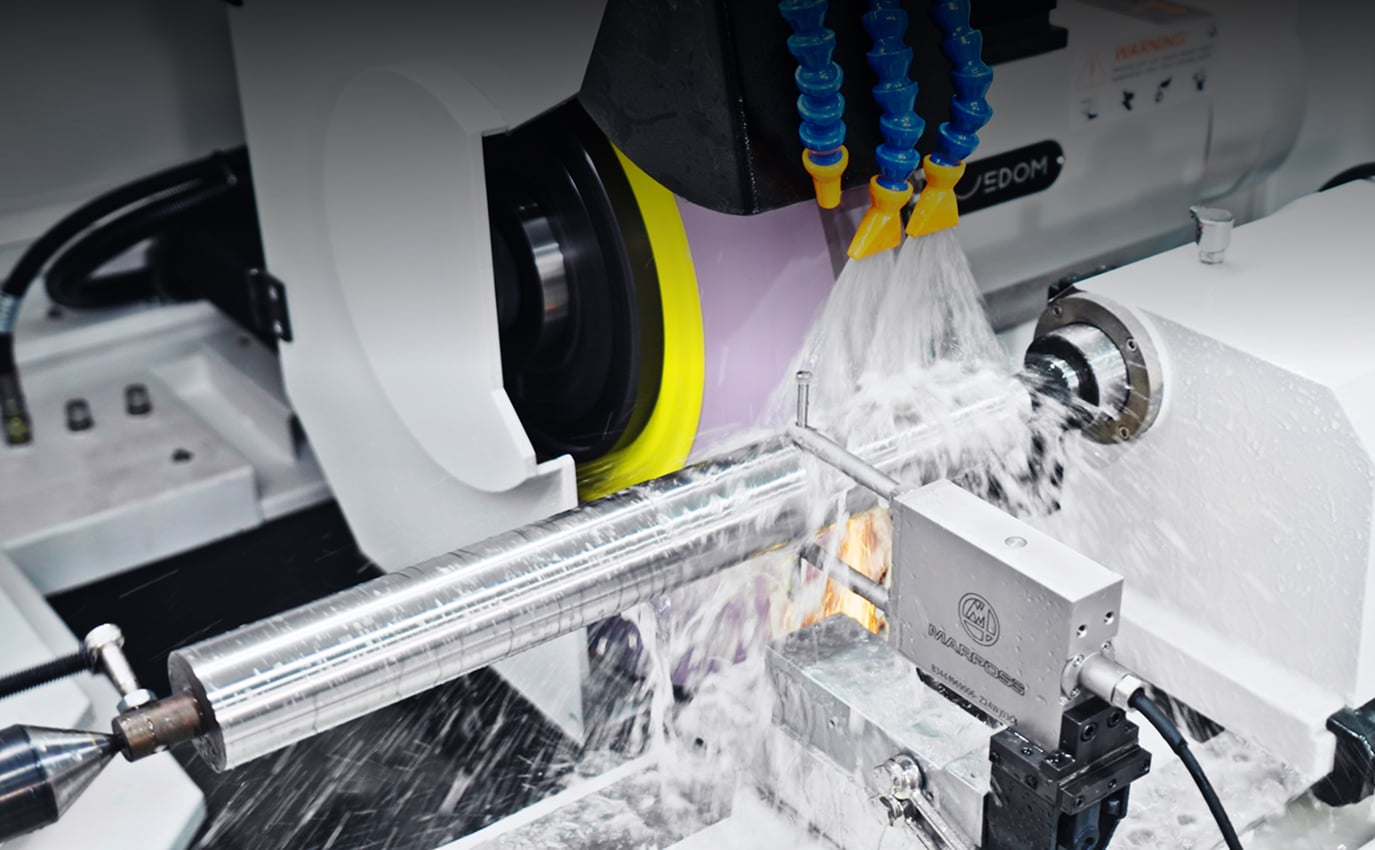

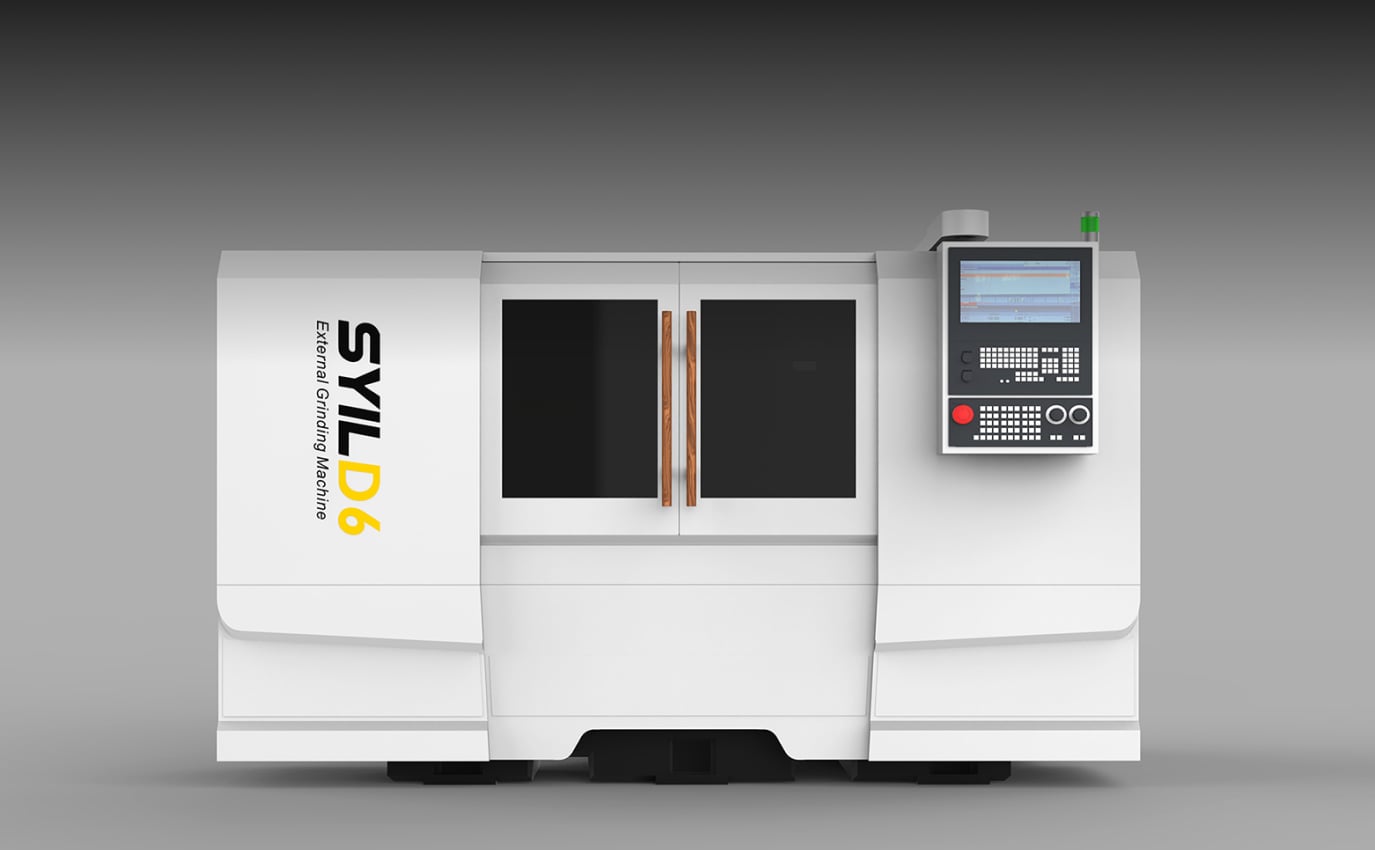

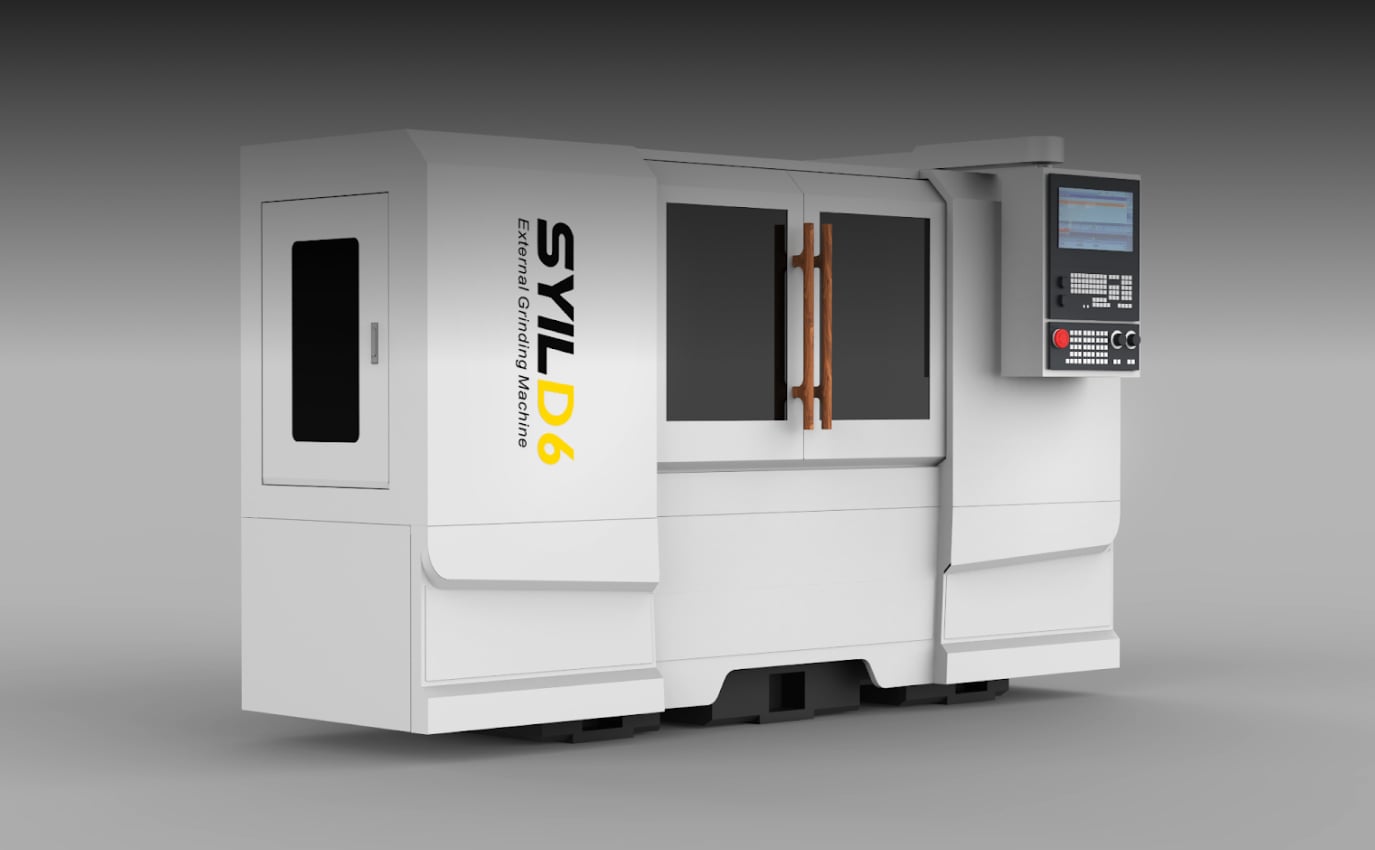

La meilleure machine à rectifier CNC de sa catégorie
La D6 est une plate-forme de machine conçue pour la rectification cylindrique externe d'arbres de précision. Cette gamme offre une flexibilité et des performances excellentes et convient parfaitement aux petits composants tels que les poinçons, les arbres et le matériel chirurgical.
D'un excellent rapport qualité-prix, elle constitue le choix idéal pour la production flexible à l'unité dans les petits ateliers et la production efficace en grande série dans les opérations à grande échelle. De conception compacte, polyvalente et d'utilisation intuitive, la rectifieuse cylindrique universelle D6 offre une précision exceptionnelle et une productivité maximale.

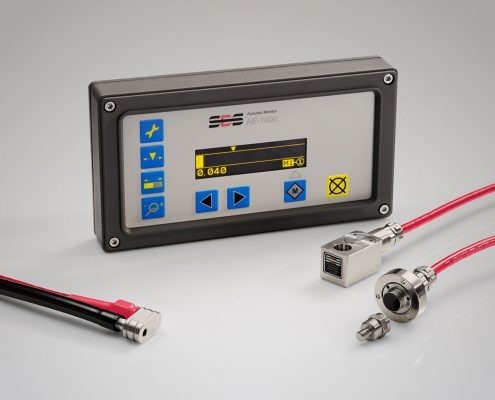

.png)

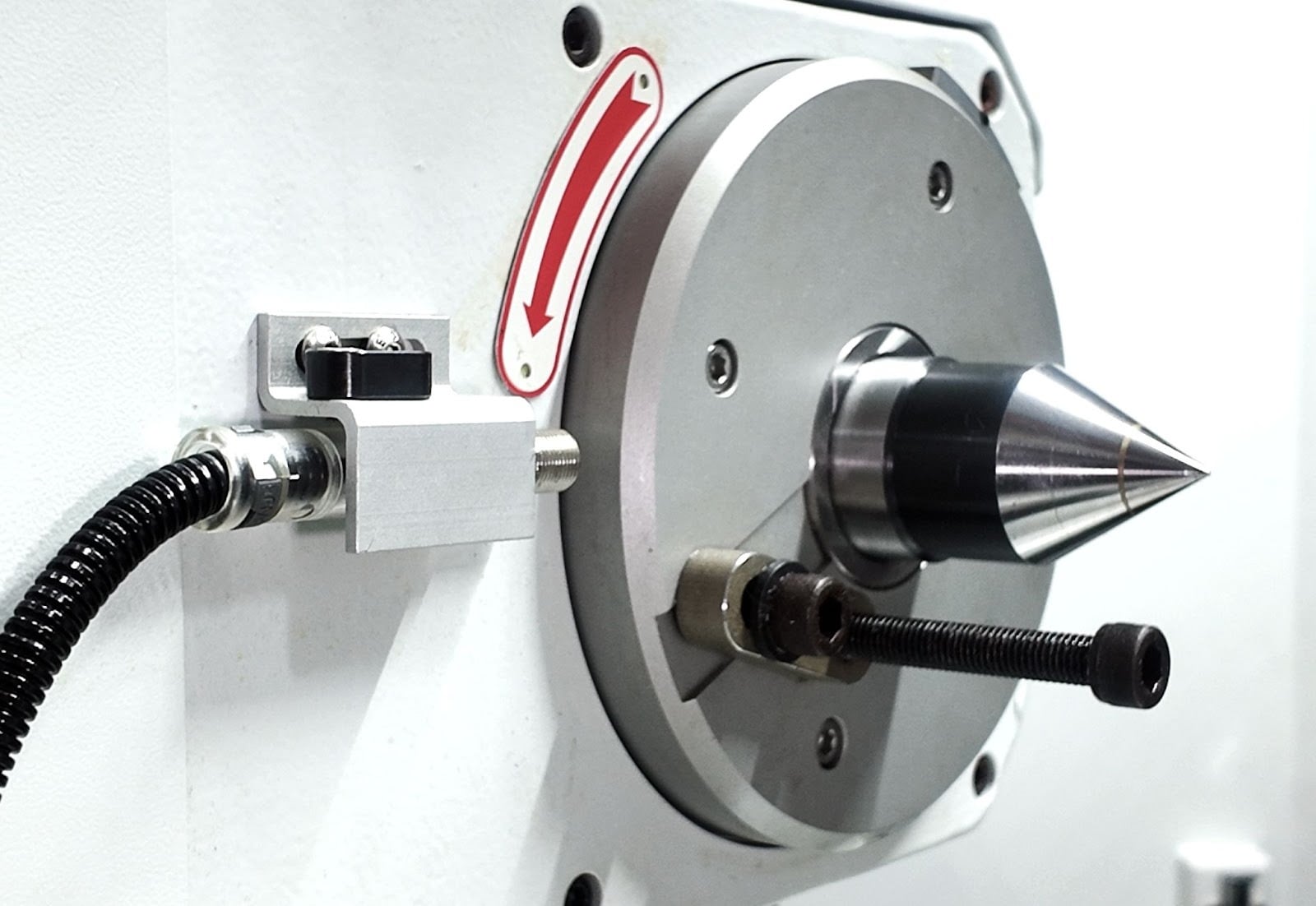

Tête de travail - Dispositif d'entraînement du produit
La poupée porte-pièce permet à la fois le meulage avec broche tournante et le meulage avec serrage à deux centres.
.png)

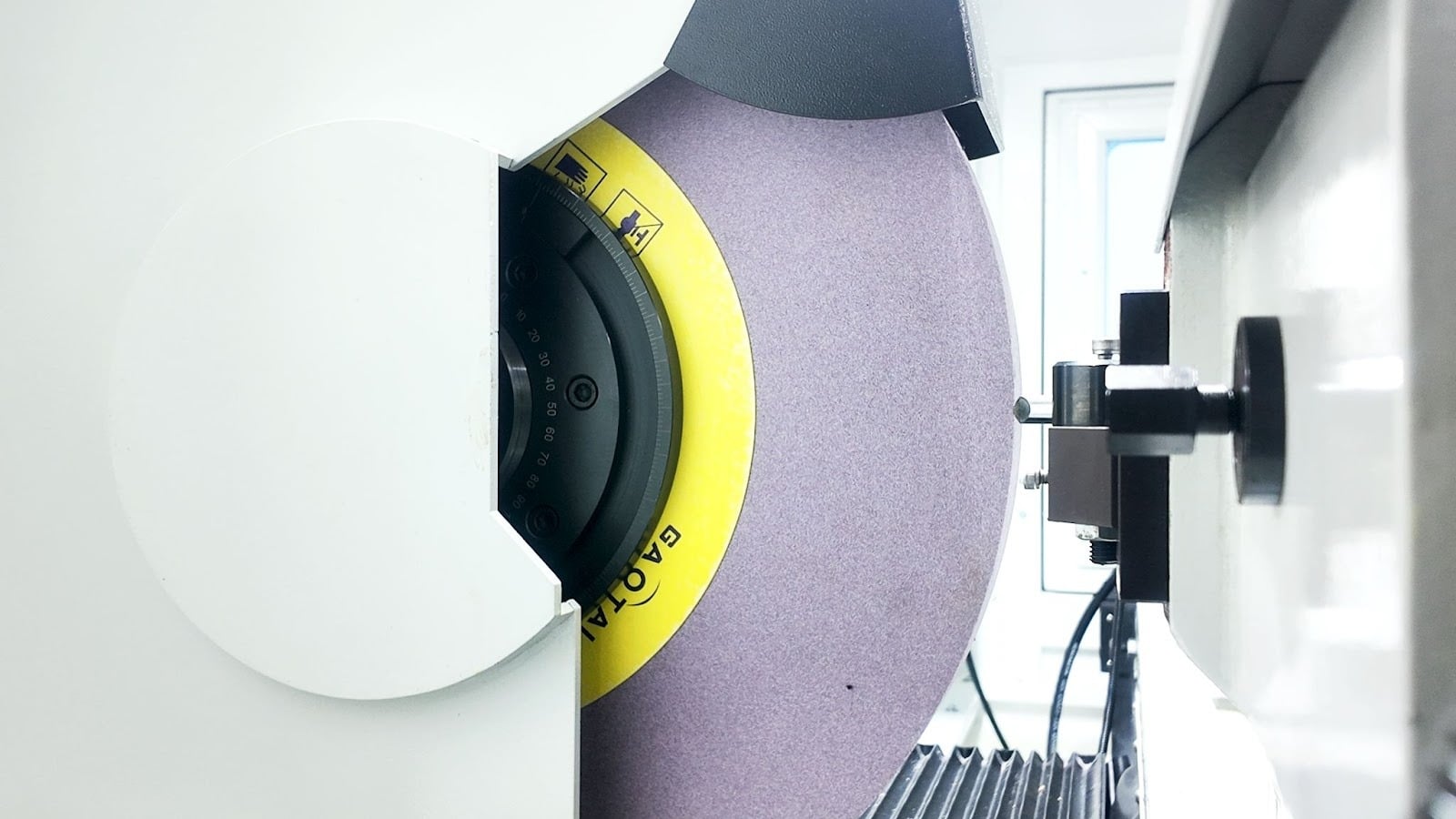

Tête de meule - Dispositif de montage de la meule
Il intègre un système de pression dynamique et statique. Ce système assure un film d'huile continu autour de la broche et des roulements lorsque la meule tourne, ce qui prolonge considérablement la durée de vie de la broche de la meule.
Contre-pointe - Dispositif de serrage à droite
La contre-pointe est dotée d'un manchon de grande taille qui glisse en douceur dans son logement. Des réglages fine et précis sont possibles avec un minimum d'effort. Des ajustements précis de la cylindricité peuvent être obtenus dans la plage spécifiée par le réglage fine de la cylindricité pendant la rectification par serrage deux centres.

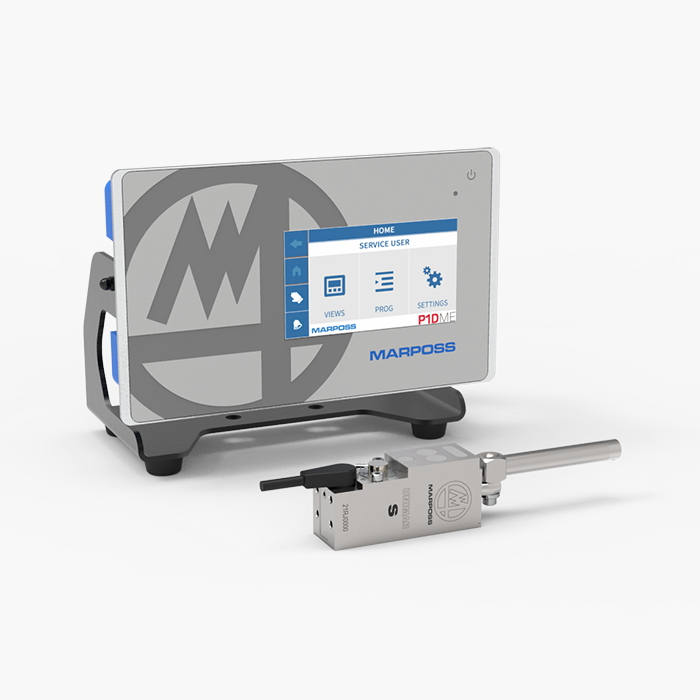

.png?width=1200&height=900&name=Mask%20group%20(6).png)

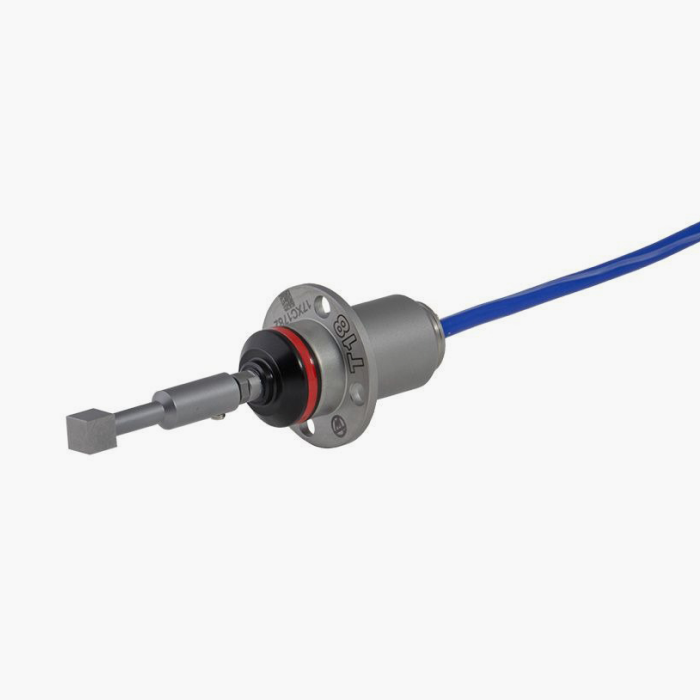

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Spécifications techniques
D6
D7
D10
Capacité de travail
Diamètre de pivotement (mm)
350
350
350
Max. Diamètre de broyage (mm)
330
330
330
Longueur max. Longueur de rectification (mm)
600
750
1000
Distance entre les centres (mm)
650
800
1050
Poids max. de la pièce entre les centres (kg) Poids de la pièce entre les centres (kg)
60 (sans lunette centrale)
80 (sans lunette centrale)
120 (sans lunette centrale)
Tête de meule
Dimensions de la meule (extérieur x épaisseur x intérieur) mm
610 x (25–100) x 203.2
610 x (25–100) x 203.2
610 x (25–100) x 203.2
Puissance du moteur de la broche (Kw)
11
11
11
Vitesse de la ligne de coupe de la meule (m/s)
60 (100 en option)
61 (100 en option)
62 (100 en option)
Taille de l'axe de la broche (mm)
67
67
67
Type de roulement de la broche
Type de roulement (courroie en option)
Type de roulement (courroie en option)
Type de roulement (courroie en option)
Tête de travail
Type
Centre fixe/Centre vivant
Centre fixe/Centre vivant
Centre fixe/Centre vivant
Cône central
MT5
MT5
MT5
Vitesse de rotation de la broche (tr/min)
10~1000
10~1000
10~1000
Puissance du moteur (kW)
2
2
2.5
Contre-pointe
Cône central
MT4
MT4
MT4
Diamètre du manchon (mm)
58
58
58
Course de la broche (mm)
35
35
35
Coulisseau de meule de l'axe X
Course de la table (mm)
400
400
400
Vitesse d'avance rapide (m/min)
16
16
16
Avance min. à chaque échelle (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Mode d'alimentation de la meule
Plongeant / Angulaire
Plongeant / Angulaire
Plongeant / Angulaire
Servomoteur de l'axe X (kW)
2.2
2.2
2.2
Coulisseau de meule
Un rail de guidage de la structure V-Flat
Un rail de guidage de la structure V-Flat
Un rail de guidage de la structure V-Flat
Coulisseau de meule de l'axe Z
Course de la table (mm)
700
850
1300
Vitesse d'avance rapide (m/min)
16
16
16
Avance min. à chaque échelle (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomoteur de l'axe Z (kW)
2.2
2.2
2.2
Diapositive du tableau
Un rail de guidage de la structure V-Flat
Un rail de guidage de la structure V-Flat
Un rail de guidage de la structure V-Flat
Angle de rotation du banc (degrés dans le sens des aiguilles d'une montre ou dans le sens inverse)
4 et 9
4 et 9
4 et 9
Universel
Pompe à huile de lubrification de la tête de meule (kW)
0.18
0.18
0.18
Pompe à liquide de broyage (kW)
0.18
0.18
0.18
Pompe à huile de guidage (W)
25
25
25
Capacité du réservoir d'huile de la tête de meule (L)
30
30
30
Capacité du réservoir de liquide de broyage (L)
120
120
120
Capacité du réservoir d'huile de guidage (L)
8 (lubrification à temps plein)
8 (lubrification à temps plein)
8 (lubrification à temps plein)
Poids net (kg)
5200
5500
6200
Dimensions (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
