Capacités de traitement
Diamètre maximal de la barre à traiter (mm)
Φ20 mm
Diamètre du trou traversant de la broche (mm)
ø25
Longueur maximale d'usinage (mm) et (pouces) (sans douille de guidage)
2,5D (maximum 50)
Longueur maximale d'usinage (mm) et (pouces) (manchon de guidage fixe)
220 (facultatif)

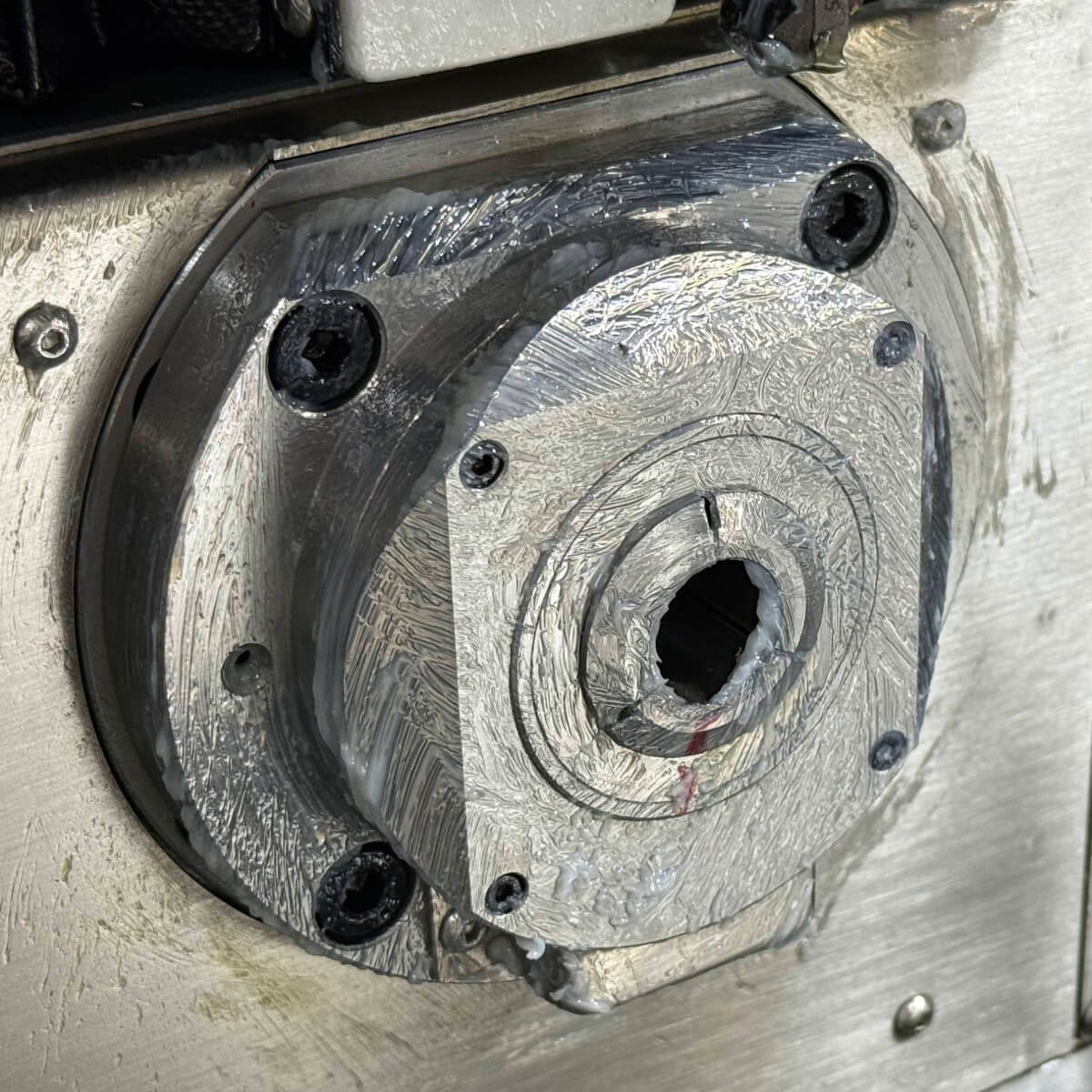

Longueur maximale d'usinage (mm) et (pouces) (manchon de guidage rotatif)
180
Diamètre de serrage maximal de la broche arrière (mm)
Φ20
Diamètre maximal de perçage de la broche (mm)
Φ10
Capacités de traitement
Diamètre maximal de perçage de la broche
M10
Diamètre maximal de perçage de la broche arrière (mm)
Φ10
Diamètre maximal de perçage de la broche arrière
M10
Diamètre maximal de perçage de l'outil rotatif radial (mm)
Φ8
Diamètre maximal de perçage de l'outil rotatif radial
M6
Diamètre maximal de perçage de l'outil à entraînement arrière (mm)
Φ8 (facultatif)
Diamètre maximal de perçage de l'outil à entraînement arrière
M6 (facultatif)
Capacités mécaniques
Vitesse de rotation (tr/min)
10000 (manchon de guidage rotatif 8000)
Vitesse de rotation de la broche arrière (tr/min)
10000
Vitesse radiale de l'outil motorisé (tr/min)
6000
Vitesse de l'outil arrière (tr/min)
6000 (facultatif)
Vitesse de déplacement rapide (m/min)
24(X2, Y1, Z1, Z2)
Vitesse de déplacement rapide (m/min)
20(X1)
Faux-rond de broche (mm)
≤0.002
Précision de répétition du positionnement (mm)
≤0.003
Système d'outils
Outils cylindriques externes
1(□16)+6(□12)
Outils d'usinage pour faces frontales
4(ER16)
Outils rotatifs radiaux
2(ER11)+3(ER16)
Porte-outil pour trous profonds
2 (ER16, en option)
Outils d'usinage arrière
4(ER16)

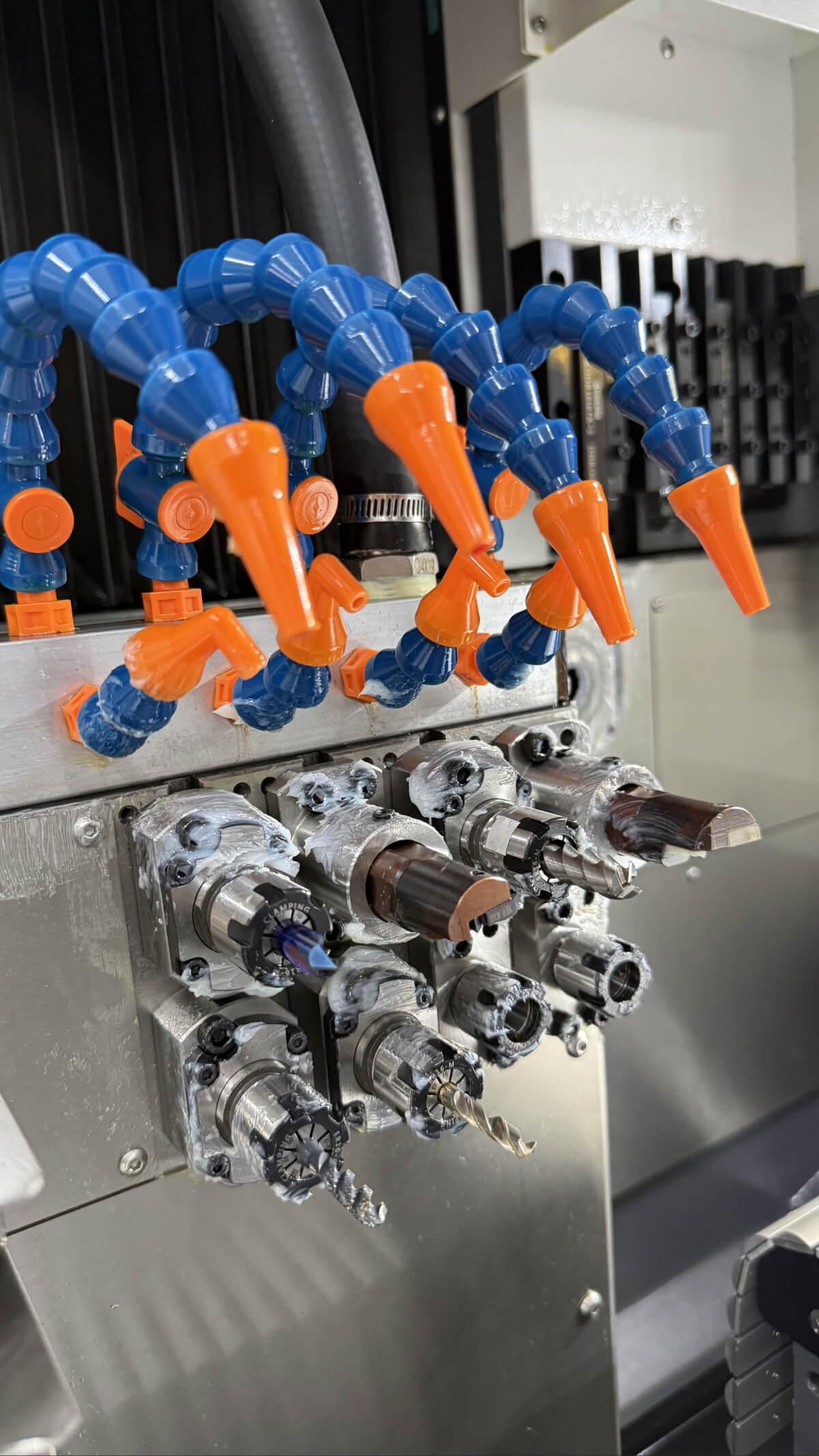

Outil à moteur arrière
Facultatif
Porte-outil à retournement arrière
aucun
Puissance du moteur
Broche (kW)
6.5
Arbre d'entraînement linéaire (kW)
1 (Siemens : 0,94)
Outil rotatif radial (kW)
1 (Siemens : 0,94)
Outil en direct (kw)
1 (Siemens : 0,94) (facultatif)
Pompe de refroidissement (kW)
0.4
Autres
Taille (mm)
2565x1350x1850
Poids (kg)
2900

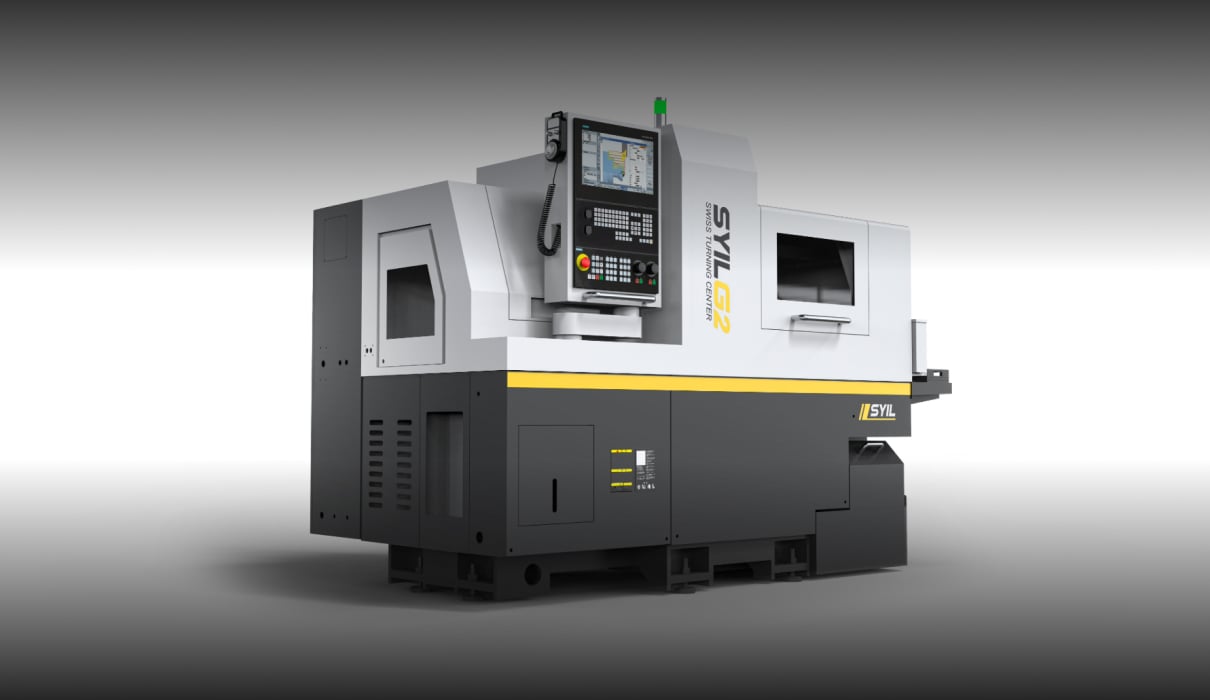

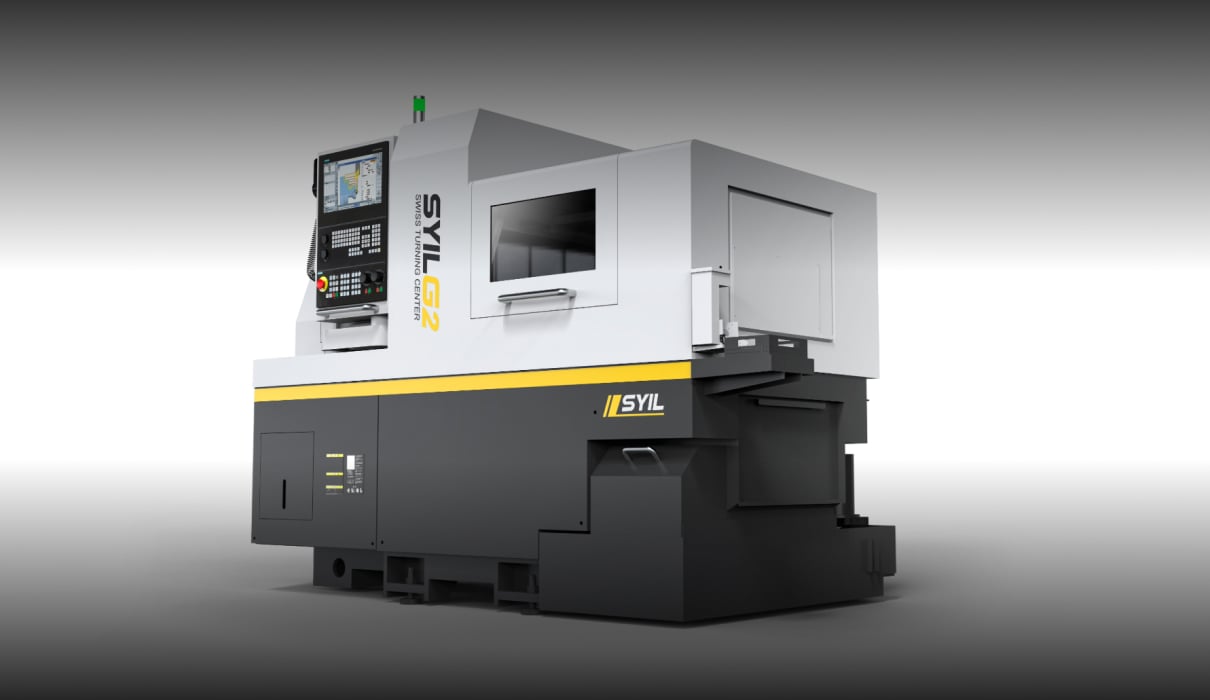

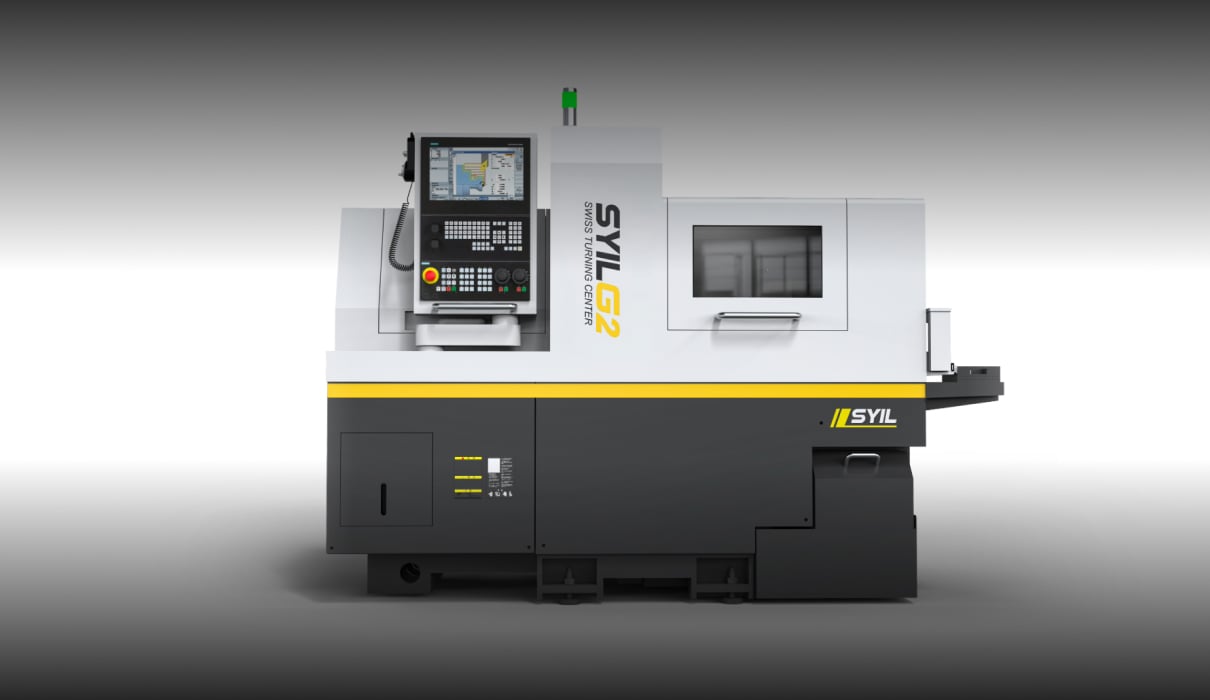

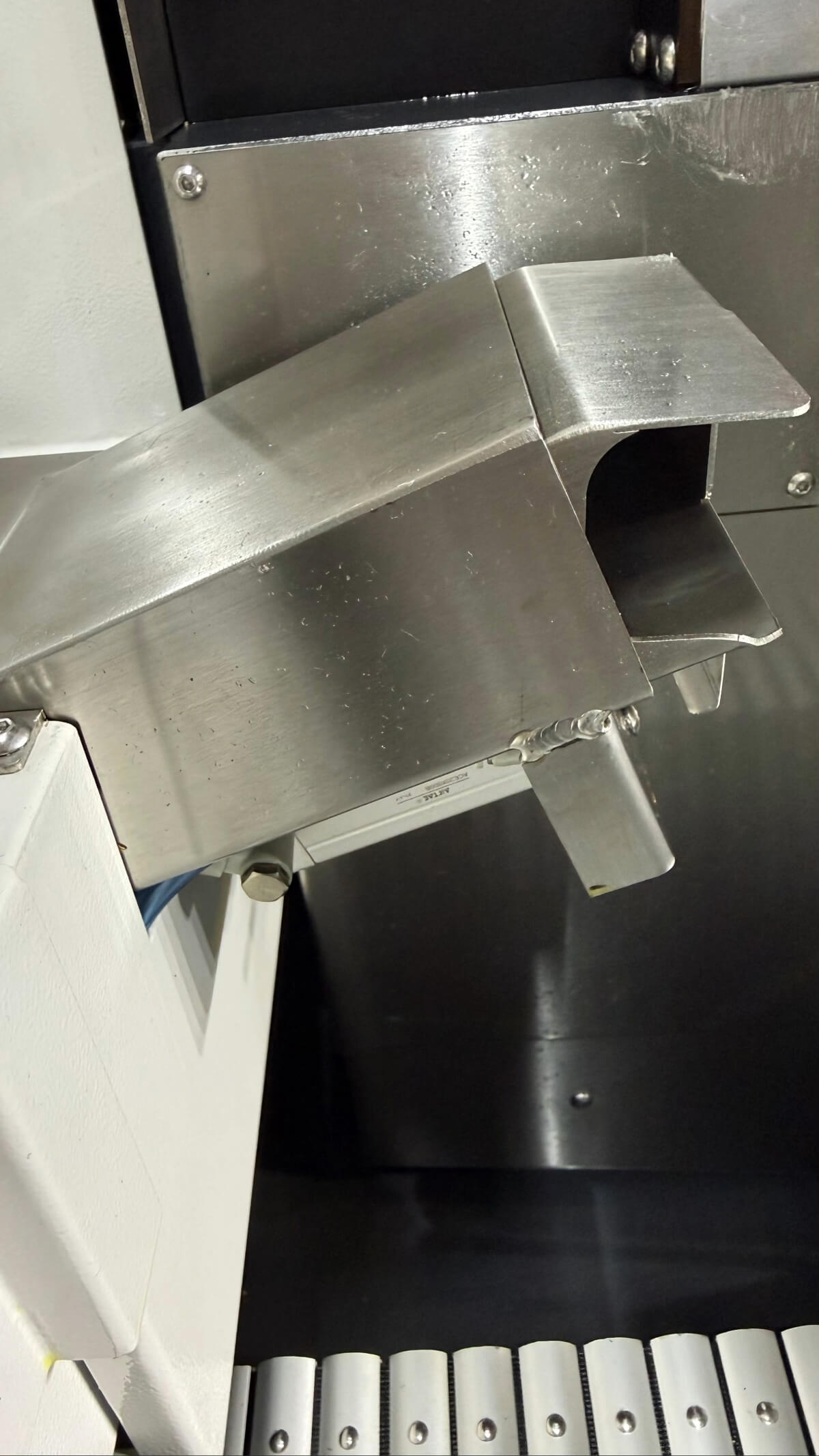

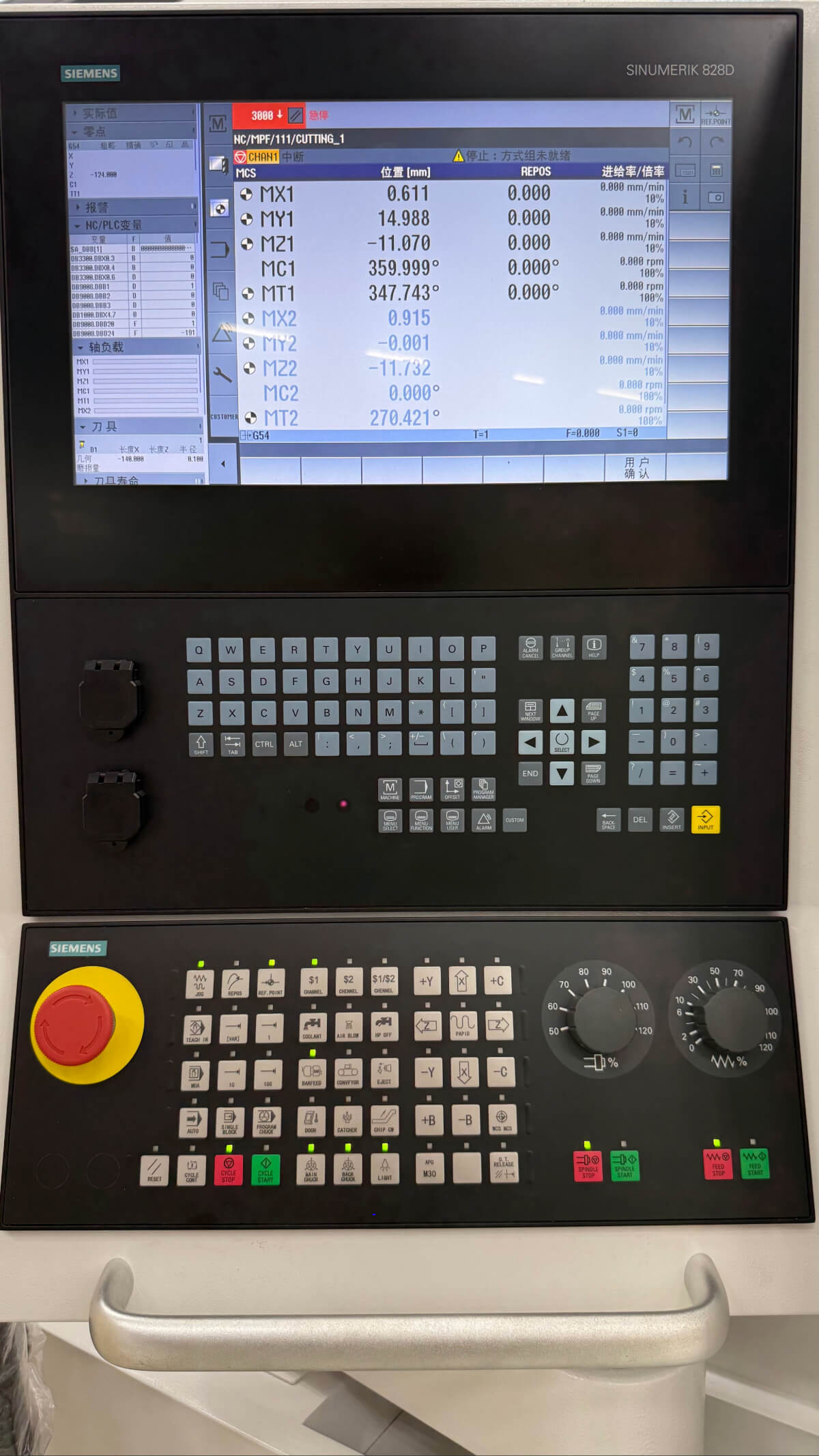

Caractéristiques du SYIL G2
Idéal pour l'usinage de pièces petites et longues avec une précision et une stabilité exceptionnelles.
Caractéristiques techniques
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Capacités d'usinage
Diamètre max. de barre (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Diamètre du passage de broche (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Longueur d'usinage max. (mm) (sans canon de guidage)
2.5D (maximum 50)
2.5D (maximum 50)
2.5D (maximum 50)
2.5D (maximum 50)
2.5D (maximum 50)
2.5D (maximum 50)
Longueur d'usinage max. (mm) (canon de guidage fixe)
220(en option)
220(en option)
220(en option)
220(en option)
220(en option)
220(en option)
Longueur d'usinage max. (mm) (canon de guidage rotatif)
180
180
180
180
180
180
Diamètre de serrage max. de la contre-broche (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Diamètre de perçage max. de la broche (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diamètre de taraudage max. de la broche
M10
M10
M10
M10
M10
M10
Diamètre de perçage max. de la contre-broche (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diamètre de taraudage max. de la contre-broche
M8
M8
M10
M10
M10
M10
Diamètre de perçage max. de l'outil tournant radial (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Diamètre de taraudage max. de l'outil tournant radial
M6
M6
M6
M6
M6
M6
Diamètre de perçage max. de l'outil tournant arrière (mm)
Φ8(en option)
Φ8(en option)
Φ8(en option)
Φ8
Φ8(en option)
Φ8
Diamètre de taraudage max. de l'outil tournant arrière
M6(en option)
M6(en option)
M6(en option)
M6
M6(en option)
M6
Caractéristiques mécaniques
Vitesse de broche (r/min)
10000(canon de guidage rotatif 8000)
10000(canon de guidage rotatif 8000)
10000(canon de guidage rotatif 8000)
10000(canon de guidage rotatif 8000)
10000(canon de guidage rotatif 8000)
10000(canon de guidage rotatif 8000)
Vitesse de la contre-broche (r/min)
10000
10000
10000
10000
10000
10000
Vitesse de l'outil tournant radial (r/min)
5000
5000
6000
6000
6000
6000
Vitesse de l'outil tournant arrière (r/min)
6000 (en option)
6000 (en option)
6000 (en option)
6000
6000 (en option)
6000
Vitesse d'avance rapide (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Vitesse d'avance rapide (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Faux-rond de broche (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Répétabilité de positionnement (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Système d'outillage
Outils de tournage extérieur
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Outils d'usinage de face
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Outils tournants radiaux
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Porte-outil de perçage profond
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, en option)
2(ER16, en option)
2(ER16, en option)
2(ER16, en option)
Outils d'usinage arrière
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Outil tournant arrière
--
--
En option
4(ER16)
En option
4(ER16)
Porte-outil de tournage arrière
--
--
aucun
2(□16, en option)
aucun
2(□16, en option)
Puissance des moteurs
Broche (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Contre-broche (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Axe d'entraînement linéaire (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Outil tournant radial (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Outil tournant arrière (kW)
0.75
0.75
1(Siemens:0.94)(en option)
1(Siemens:0.94)
1(Siemens:0.94)(en option)
1(Siemens:0.94)
Pompe d'arrosage (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Poids et dimensions
Poids (kg)
2400
2400
2900
3000
2900
3000
Dimensions (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
