Schneeberger
Mineral casting machine frame

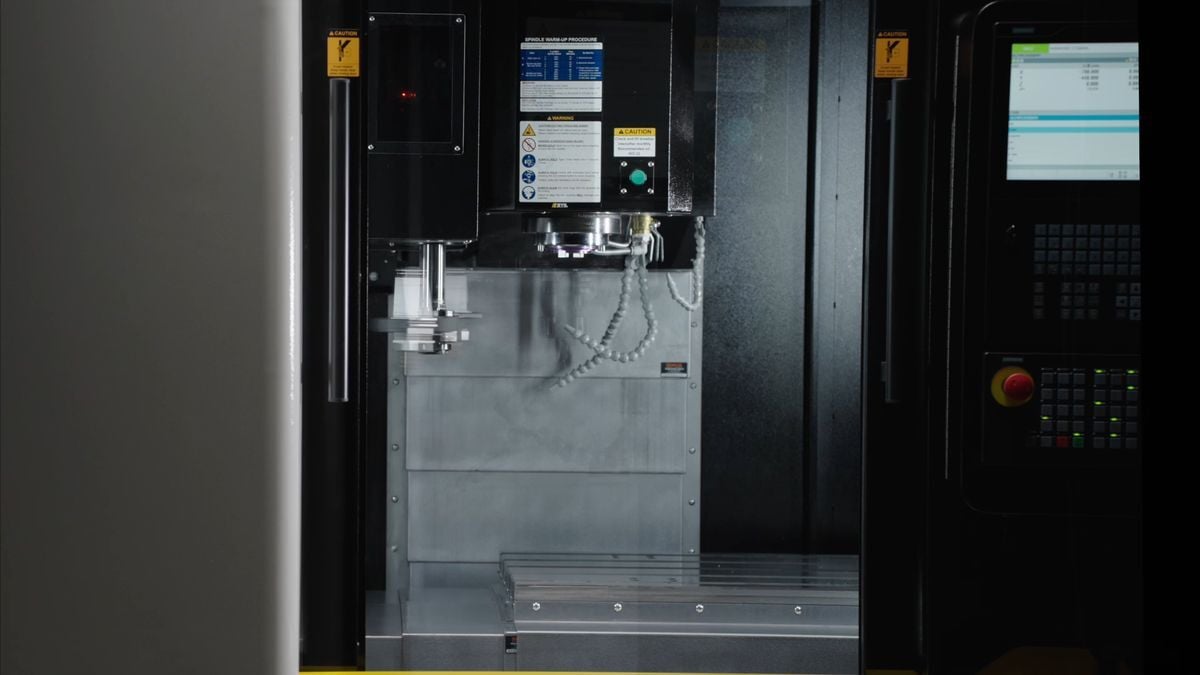

Voyage
Course longitudinale X
760 mm
Course transversale Y
500 mm
Course de la poupée Z
500 mm
Distance entre l'extrémité de la broche et le plateau
100-600 mm
Distance entre le centre de la broche et la surface de la colonne
530 mm
Tableau

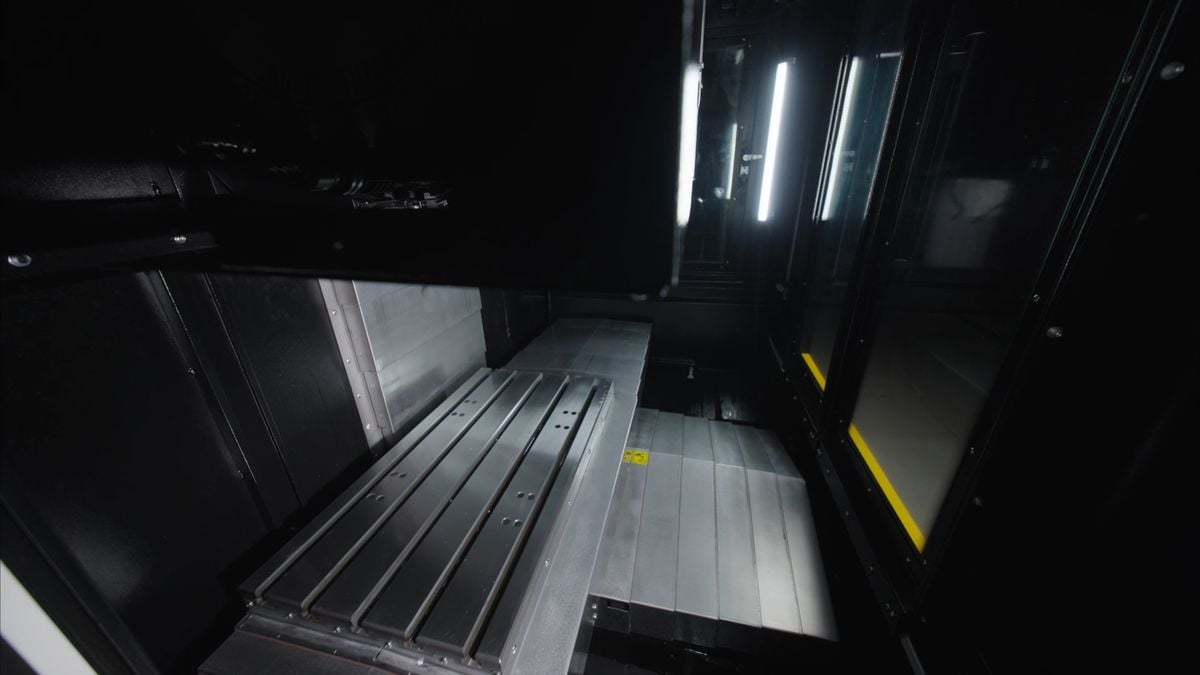

Surface de travail
860x500 mm
Fentes en T (nombre x taille x distance)
18 x 5 x 100 mm
Max. charge de la table
500 kg

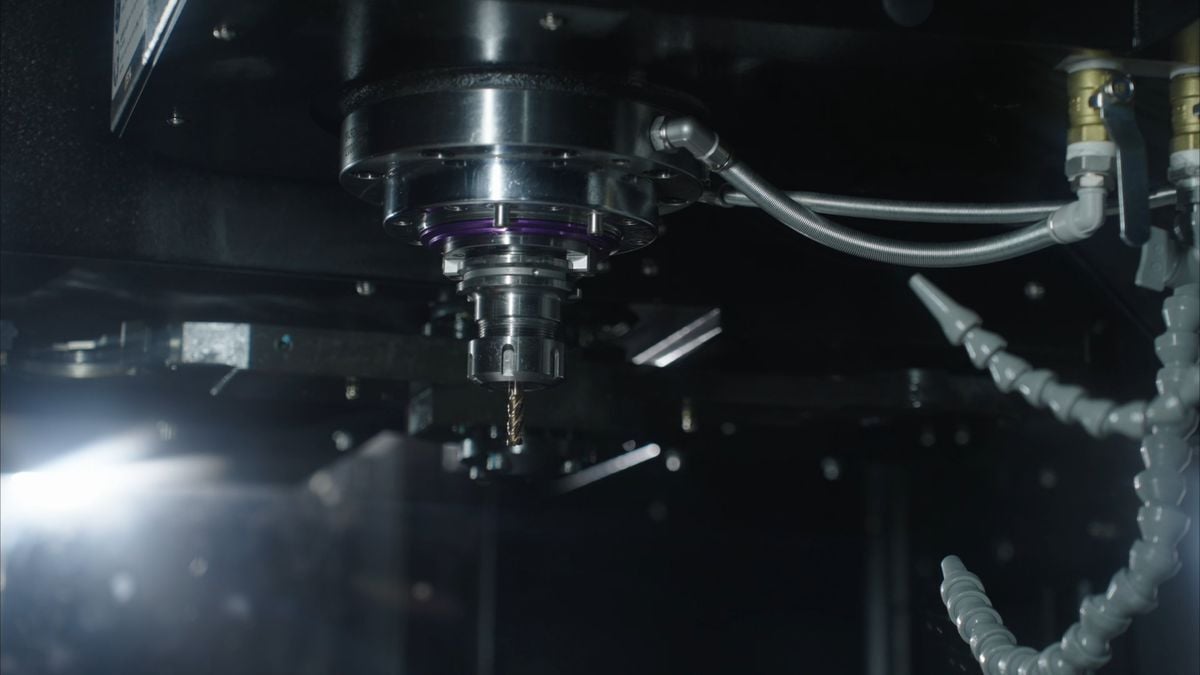

Broche
Nez de broche
BT40
Vitesses de broche
12 000 tr/min
Mécanisme de transmission
type à courroie/type direct

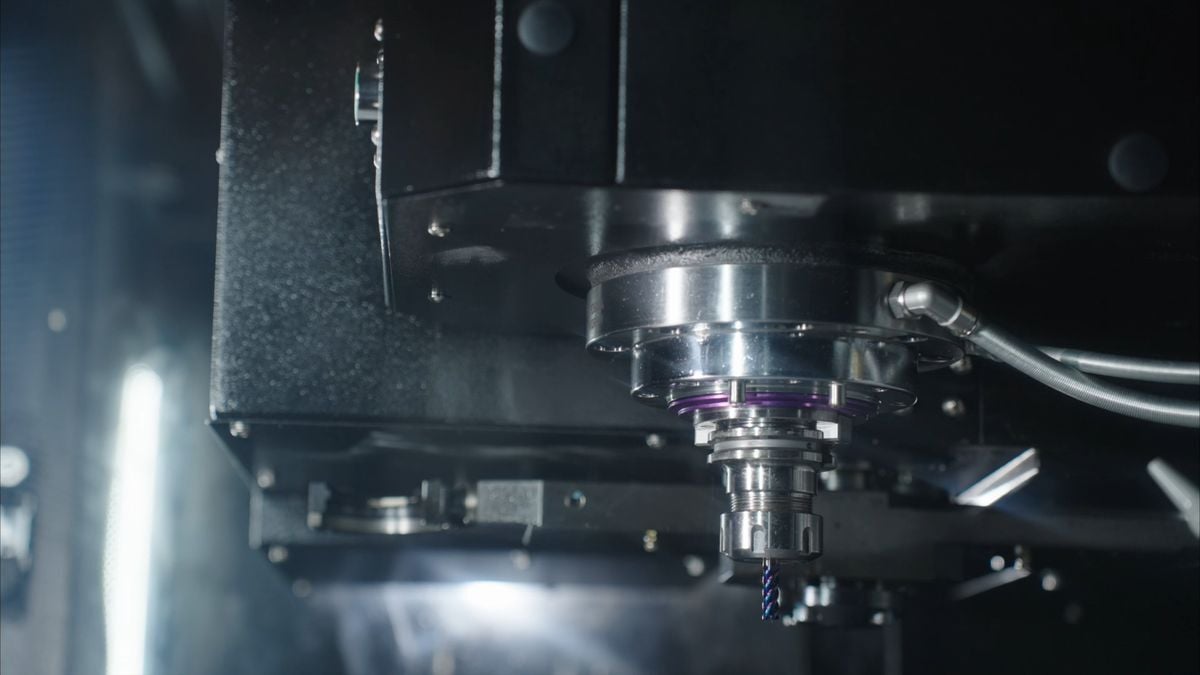

Alimentation
Avance de coupe
10 000 mm/min
Traversée rapide
30 000 mm/min
Changeur d'outils automatique
Porte-outil
Type de bras
Capacité de stockage des outils
24 ensembles
Max. diamètre de l'outil
125 mm
Max. longueur de l'outil
240 mm
Max. poids de l'outil
7 kg
Outil à outil
2,0 s

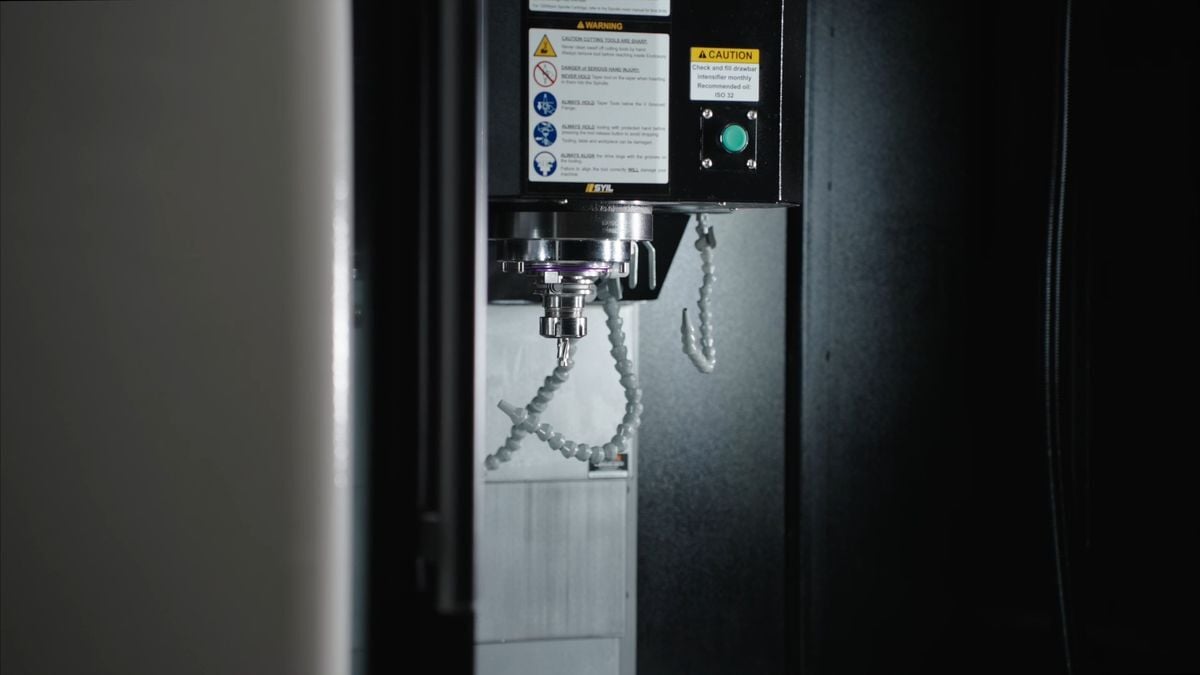

Moteurs
Sortie du moteur de broche
11/17 kW
Moteurs d'entraînement Axe X, Y, Z
3.9/3.9/5.9 kW
Général
Surface au sol (Longueur x Largeur x Hauteur)
1850X2245x2800 mm
Poids net
6000 kg

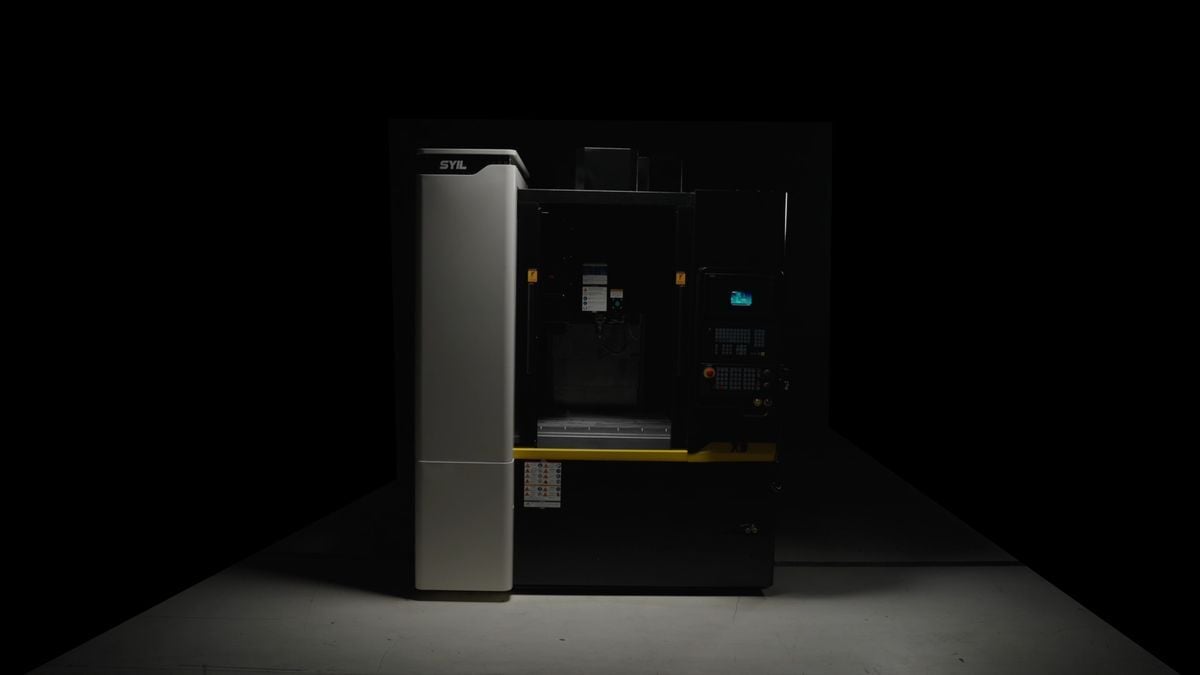

Fraiseuse verticale X9
Excellentes capacités d'usinage. Gestion d'une gamme complète d'opérations.
THK

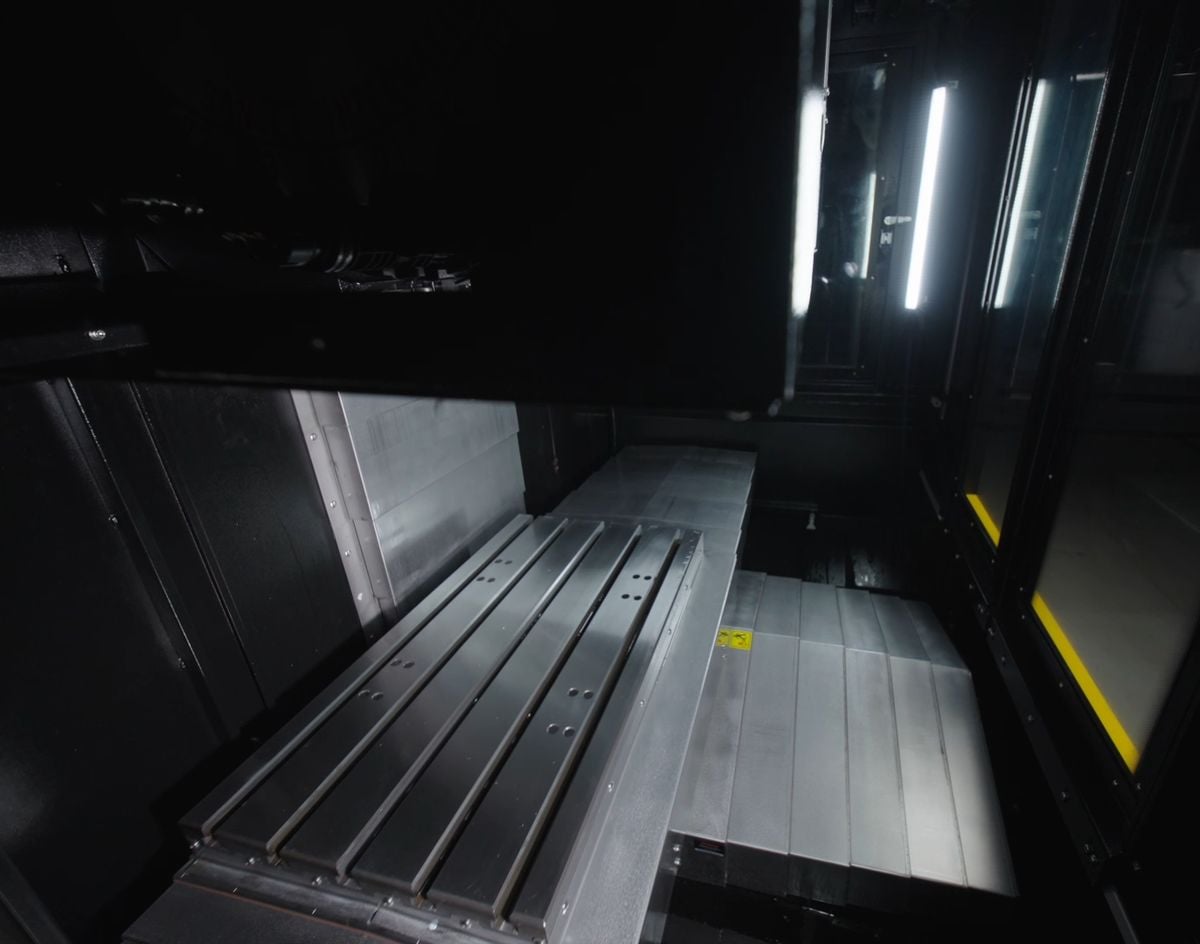

High-precision ball screws and linear guides

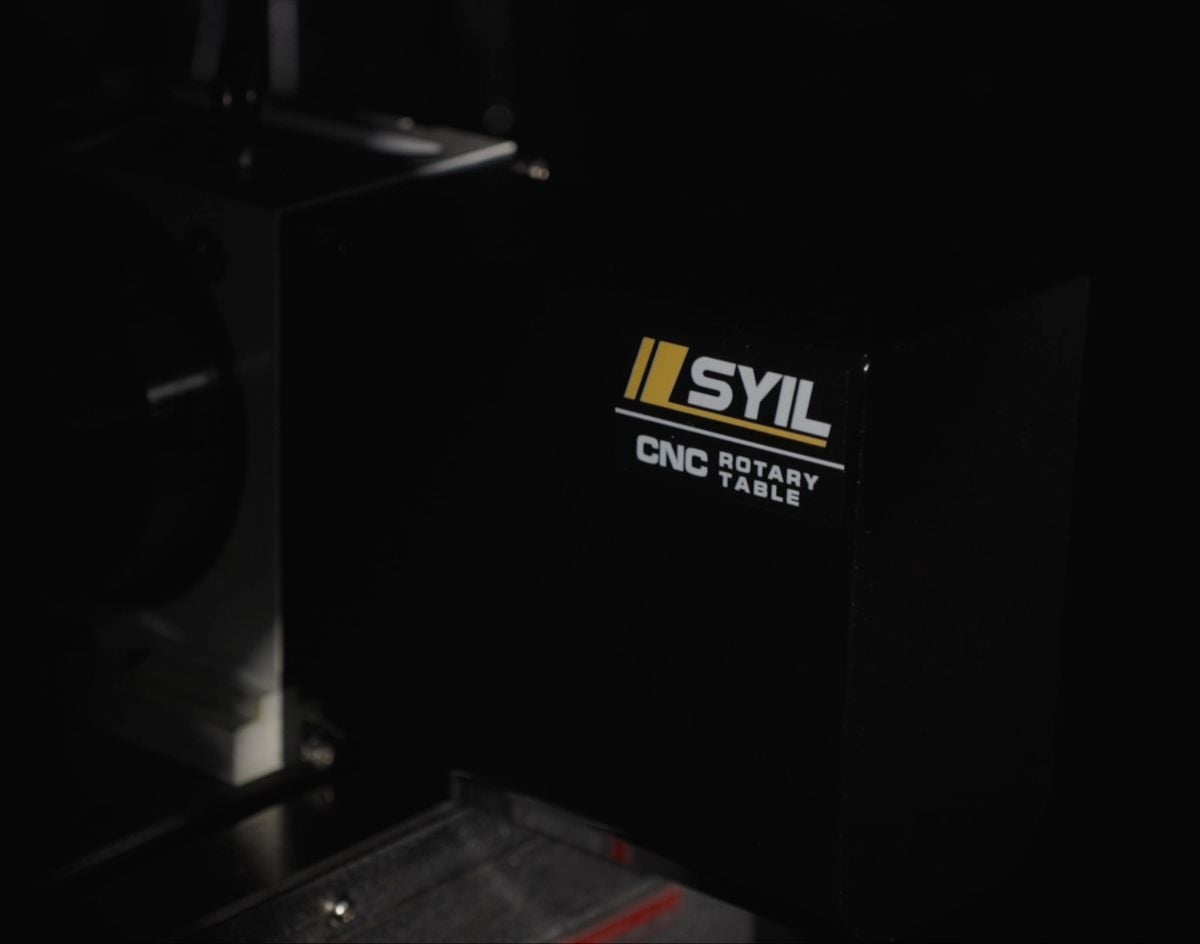

4th axis
Add a 4th axis to your 3-axis machining center

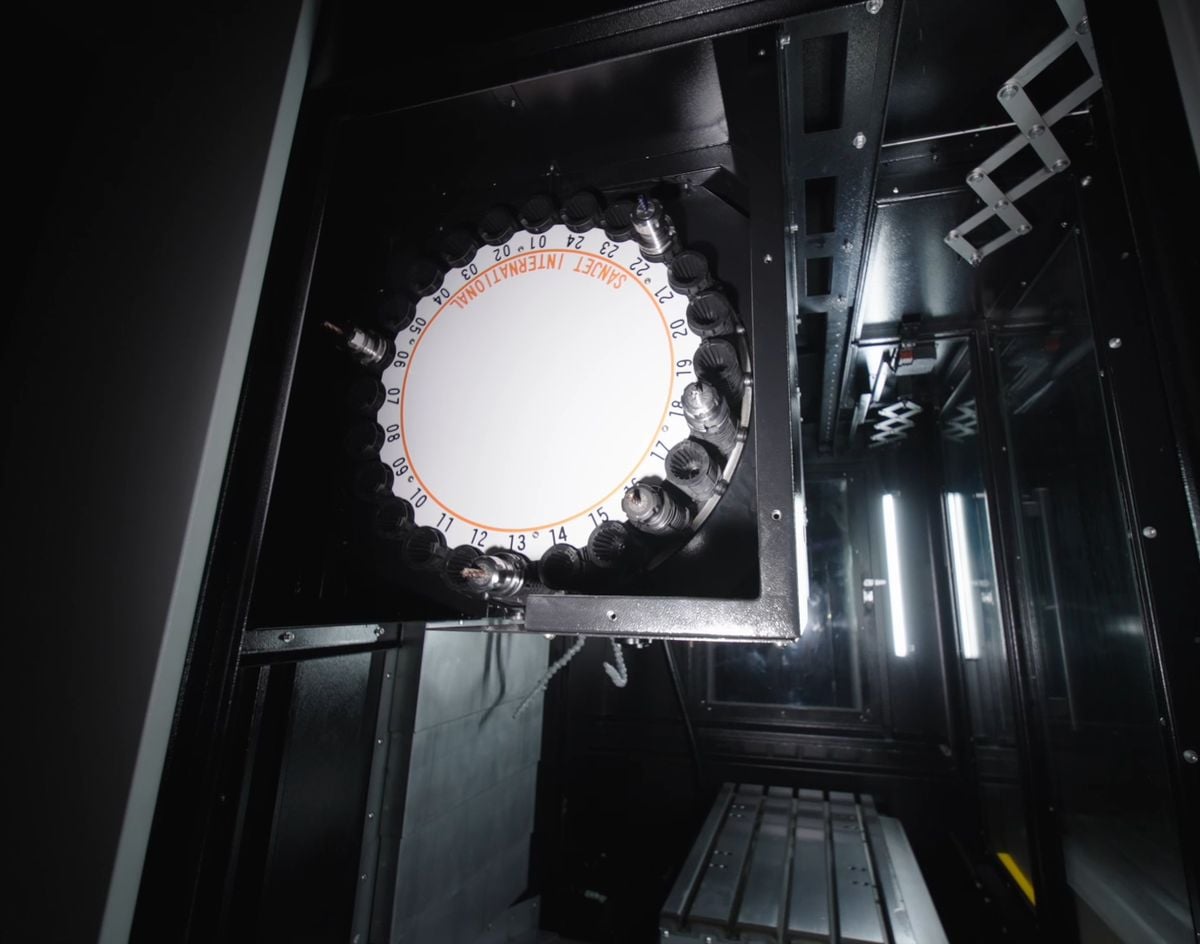

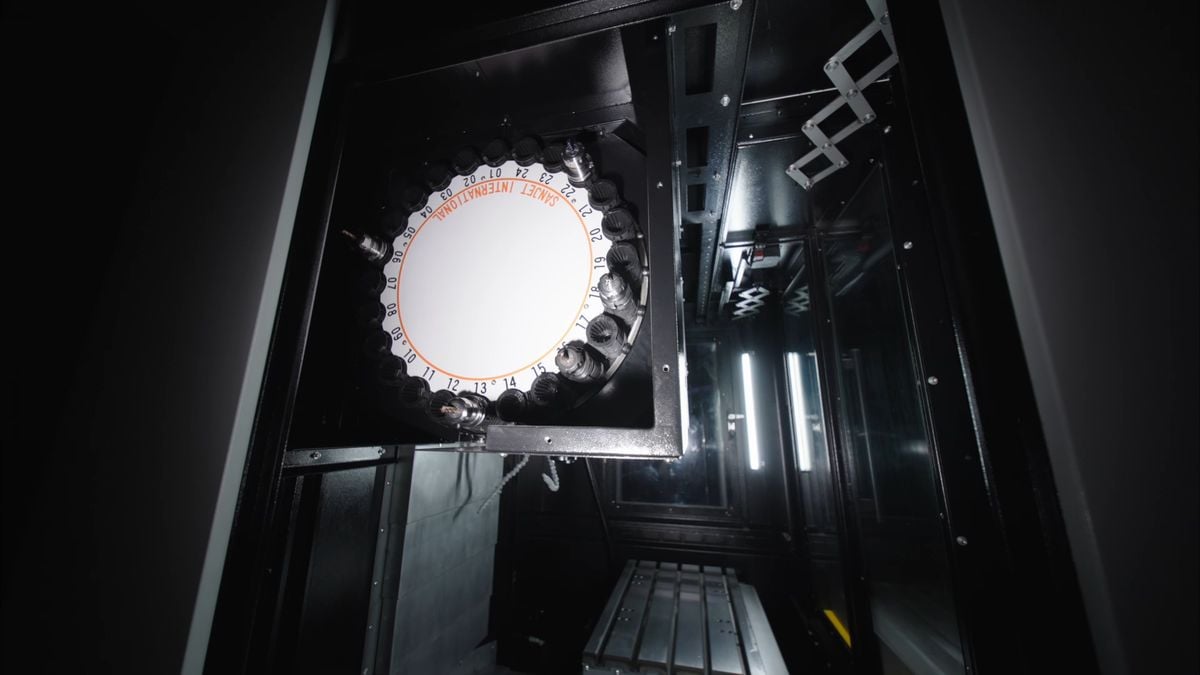

High-speed Servo Tool Changer
24 positions BT40
Options SYIL X9
4th axis 255 mm.
pour plateau diviseur CN de 255 mm.
Wireless type.
Câble type TTC200.
S800.
CTS 20 bar.
Spécifications techniques
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 18×5×100
Rainures en T 18×5×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Bras
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
16
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
