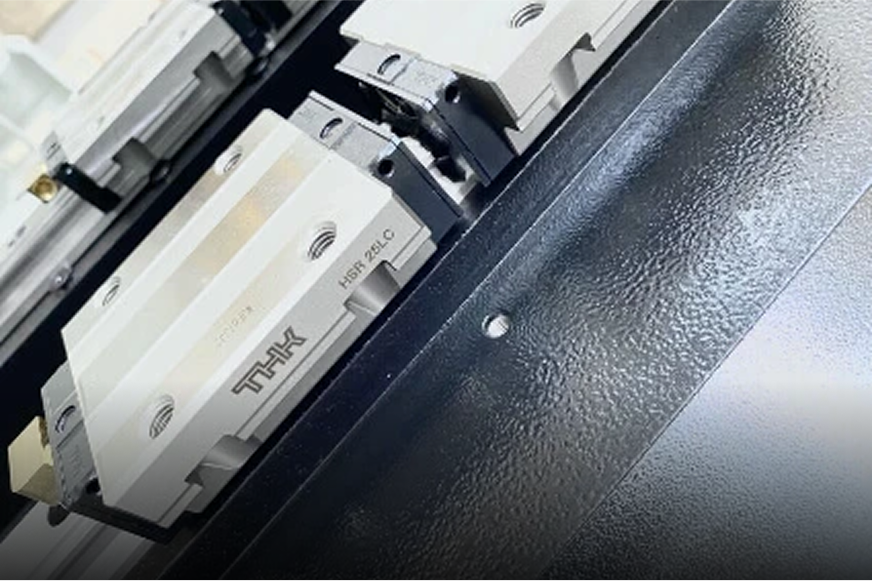

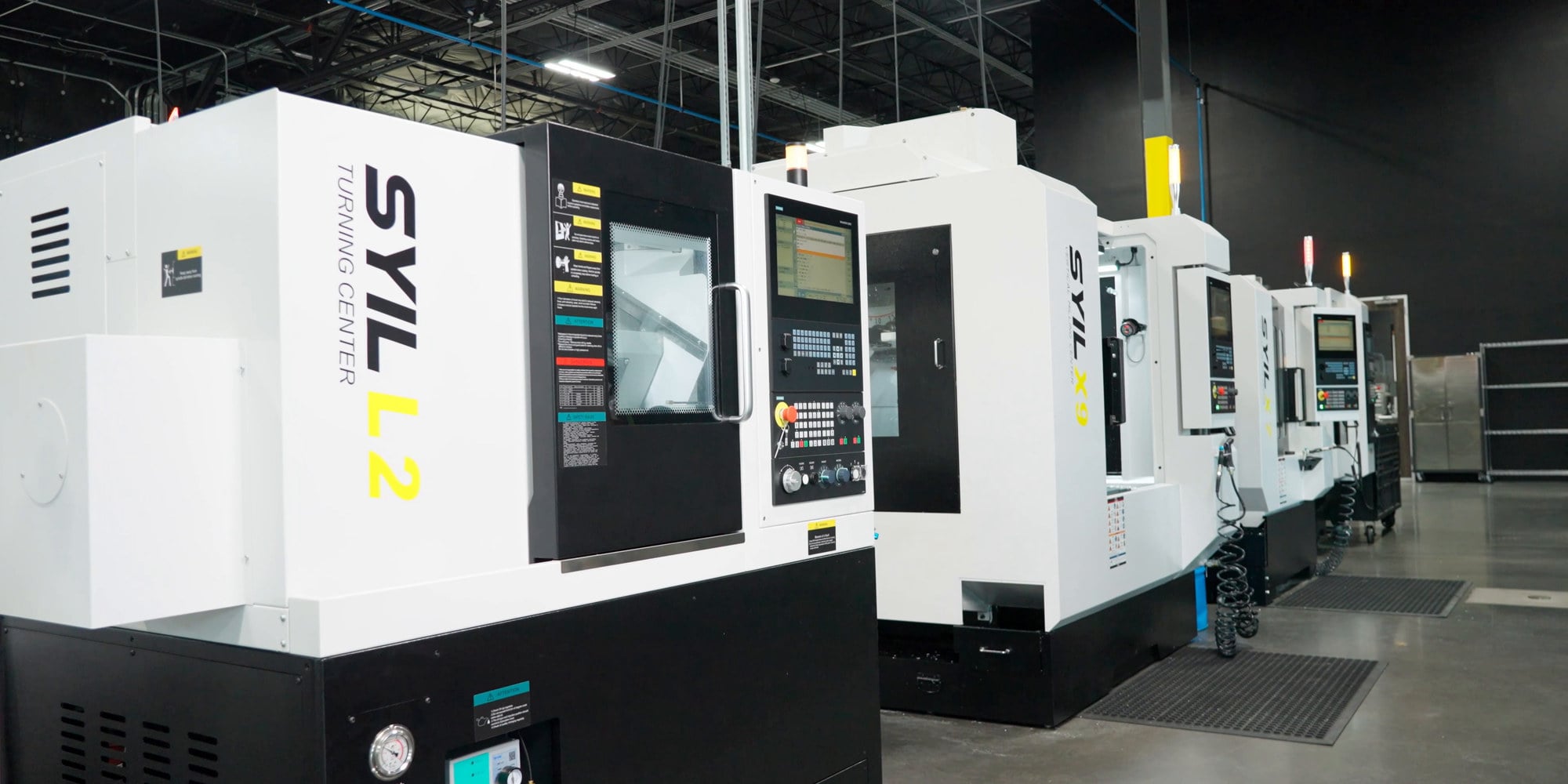

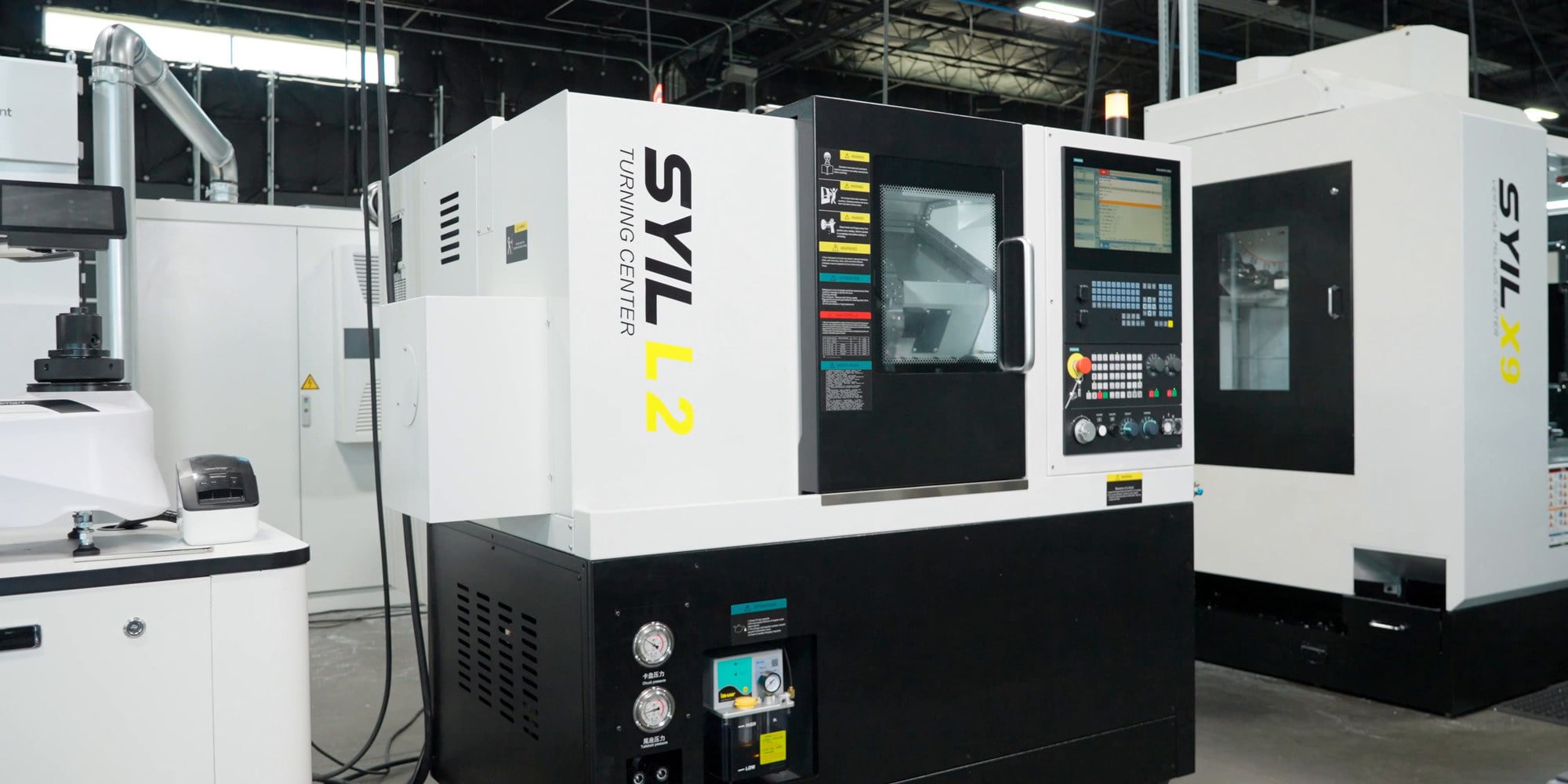

THK
Vis à billes et guides linéaires de haute précision
Capacité de traitement
Taille du mandrin
200 mm
Diamètre maximal de rotation au-dessus du lit
ø510 mm
Diamètre maximal de rotation au-dessus du chariot
ø260 mm
Longueur max. de la pièce
300 mm
Diamètre max. de la pièce à usiner
ø380 mm
Broche
Vitesse maximale
4000 tr/min
Nez en fuseau
A2-6
Diamètre de l'alésage de la broche
ø66 mm
Diamètre traversant l'alésage du mandrin
ø52 mm
Puissance du broche
11/15 kW
Porte-outils
Type
Tourelle servo
Outils
8/12
Taille de la tige de l'outil
25 x 25 / 20 x 20 mm
Diamètre de la tige de l'outil
ø40/ø32 mm
Voyages
X Traversée rapide
30 m/min
Avance rapide Z
30 m/min
X Voyages
200 mm
Z Voyages
360 mm
Dimensions et poids
Dimensions (Lxlxh)
1775x1600x1690 mm
Poids
3050 kg

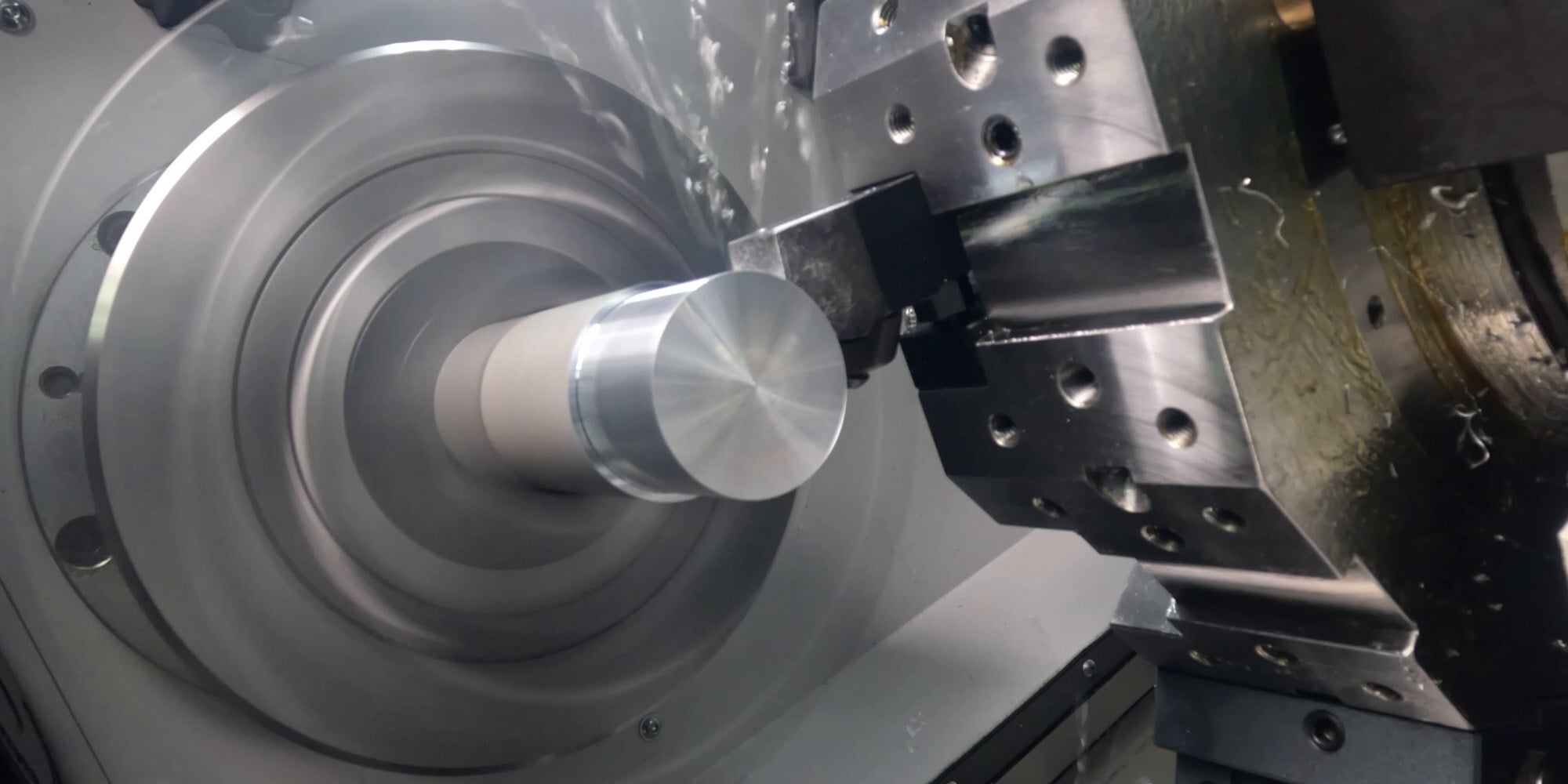

Tournage haute performance
Avec les centres de tournage SYIL, vous pouvez vous attendre à une précision et une répétabilité supérieures. La technologie CNC avancée garantit que chaque coupe est précise, ce qui permet d'obtenir des pièces constantes et de haute qualité. Que vous soyez en phase de prototypage ou de production de petites pièces métalliques en grandes quantités, les tours SYIL offrent des résultats exceptionnels à chaque fois.

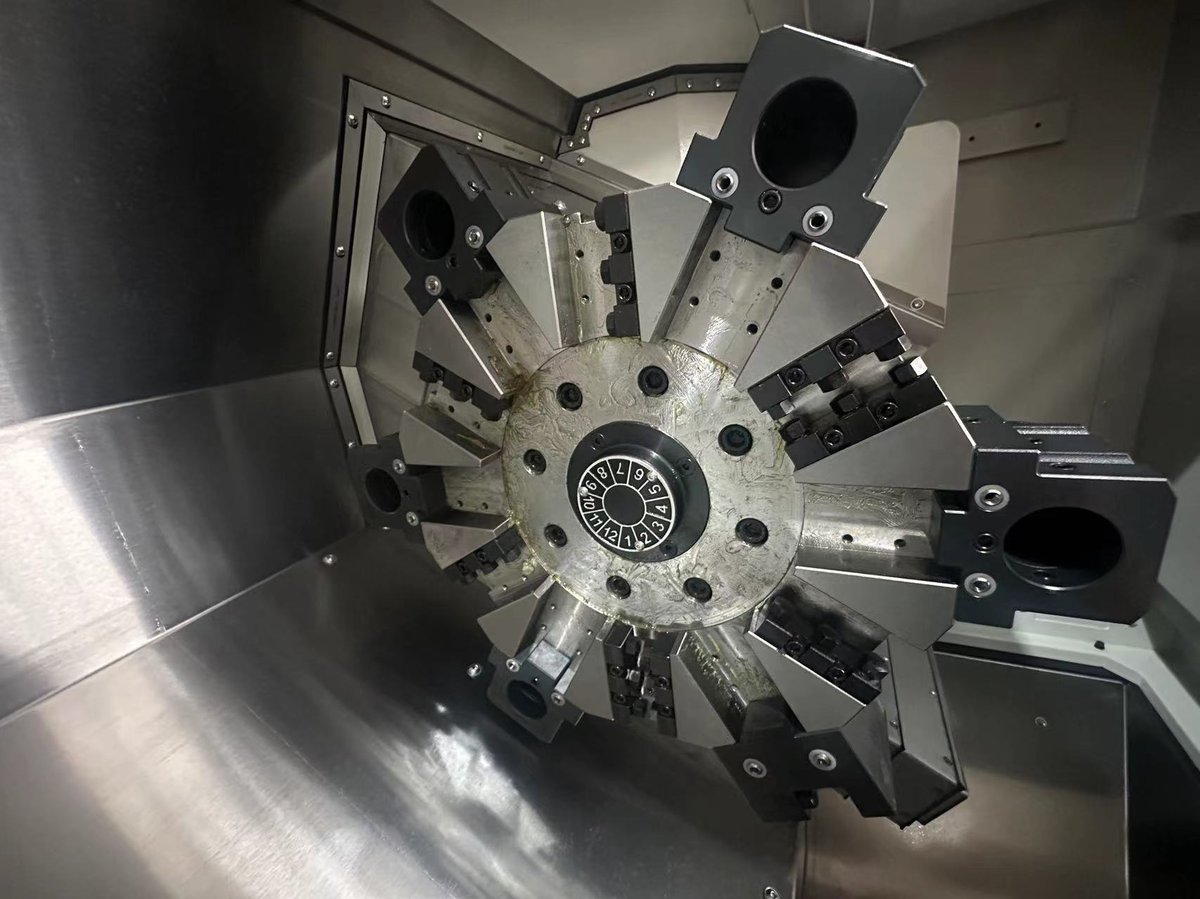

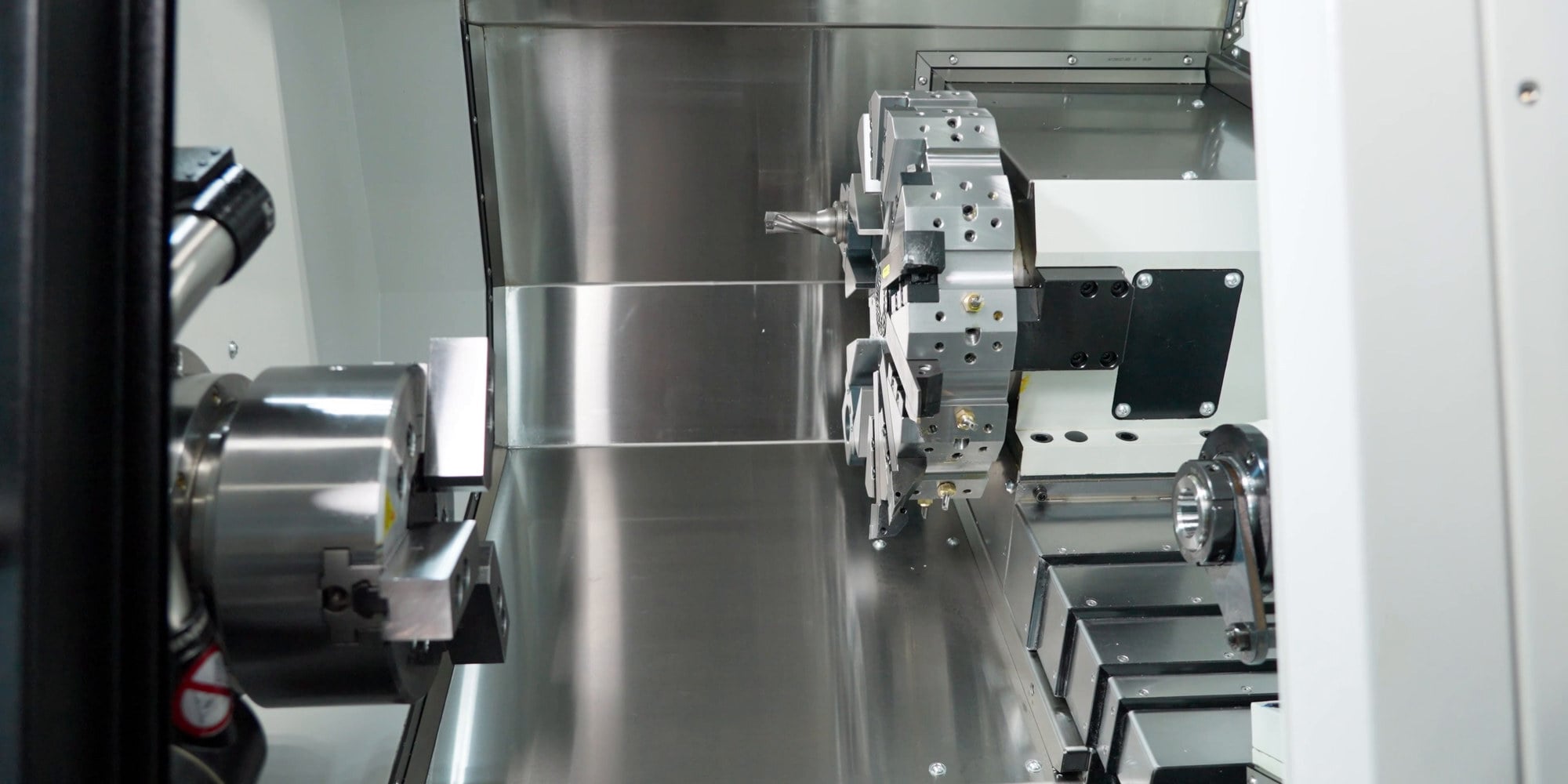

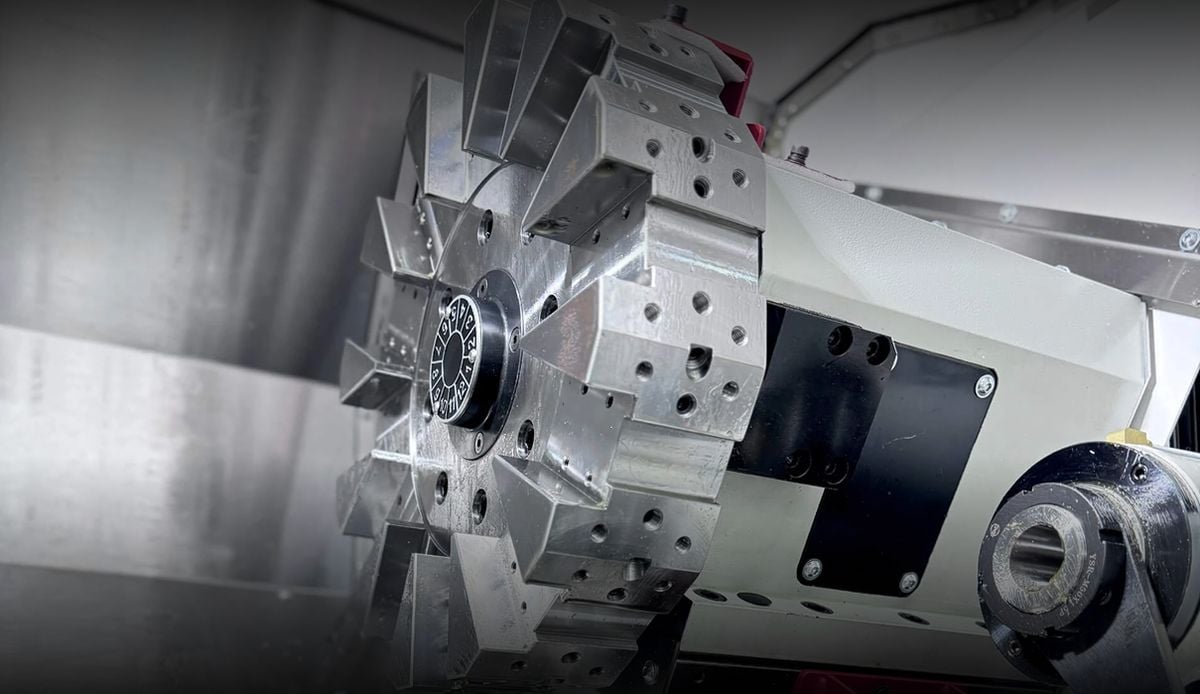

Système de tourelle à outils 8/12 positions
Une tourelle à outils durable peut supporter une pression de liquide de refroidissement de 70 kg
.png)

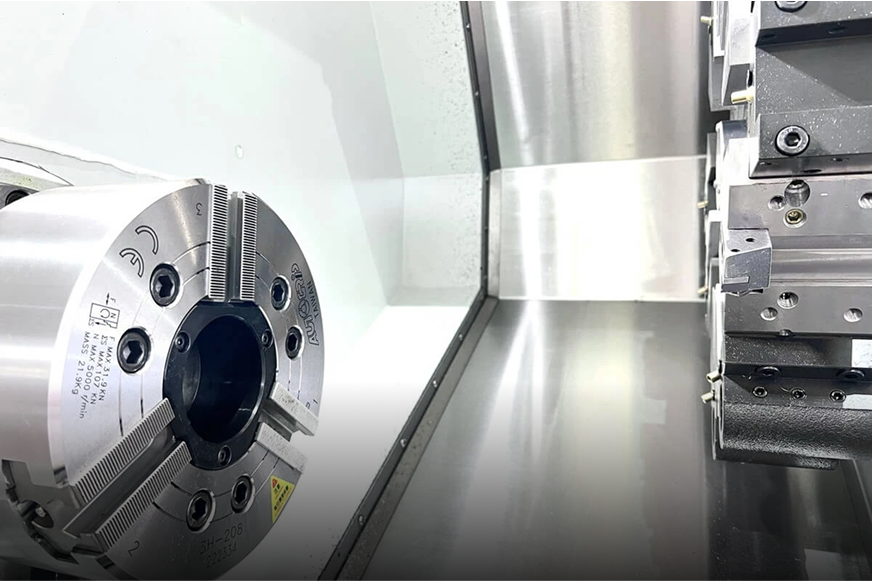

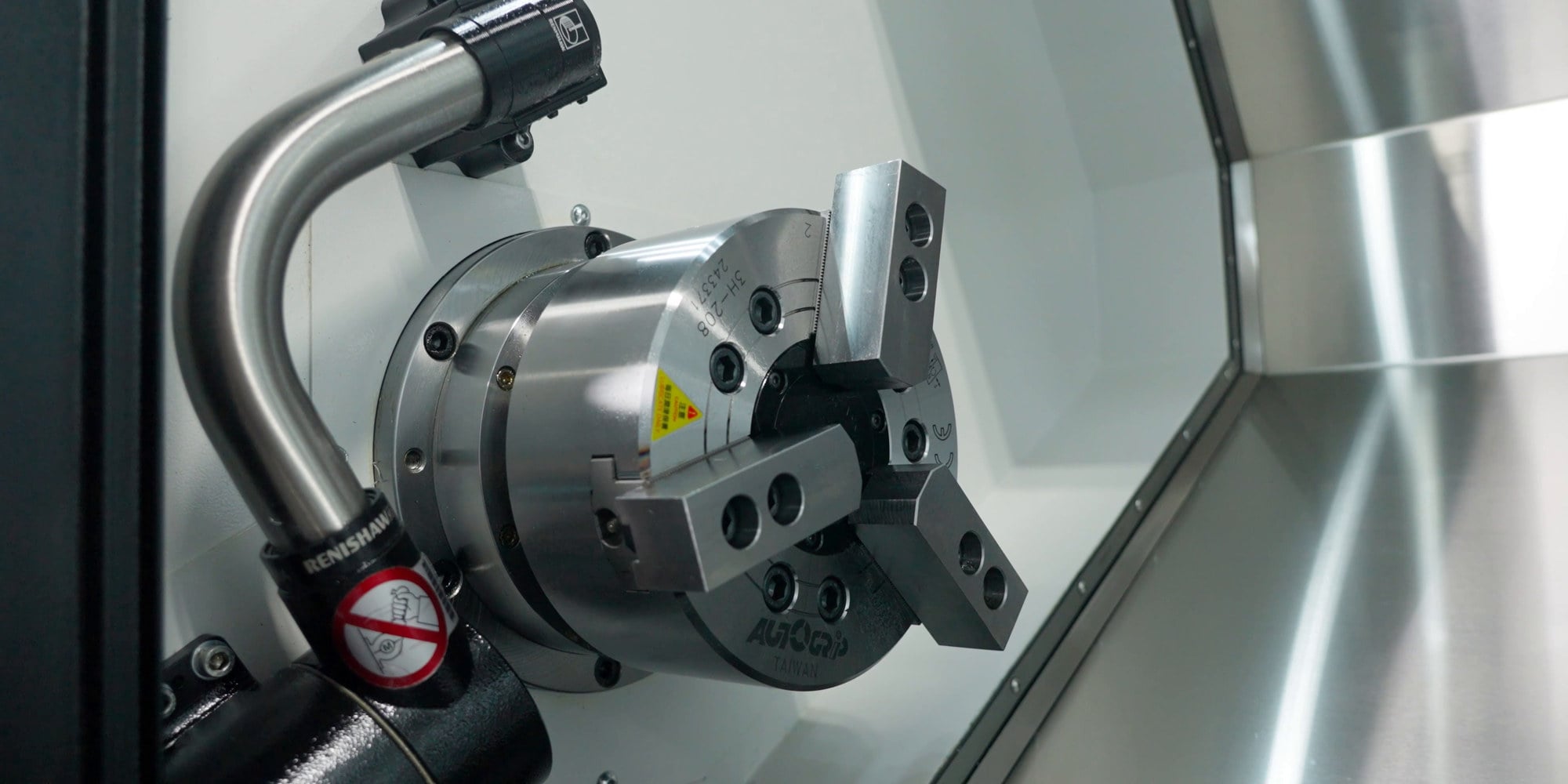

Unité de broche servo haute vitesse
Vitesse maximale de la broche de 4000 tr/min
Options SYIL L2

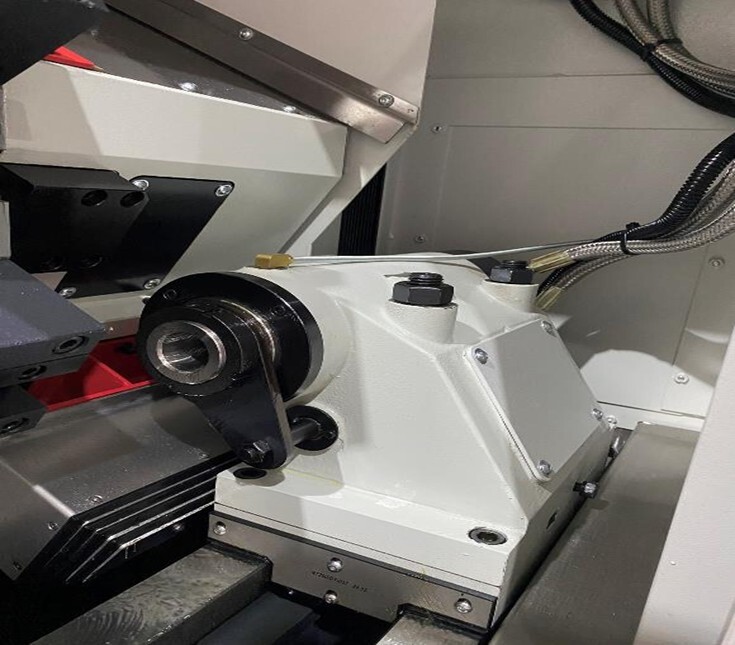

Écran dédié au déplacement de la contre-pointe inclus.

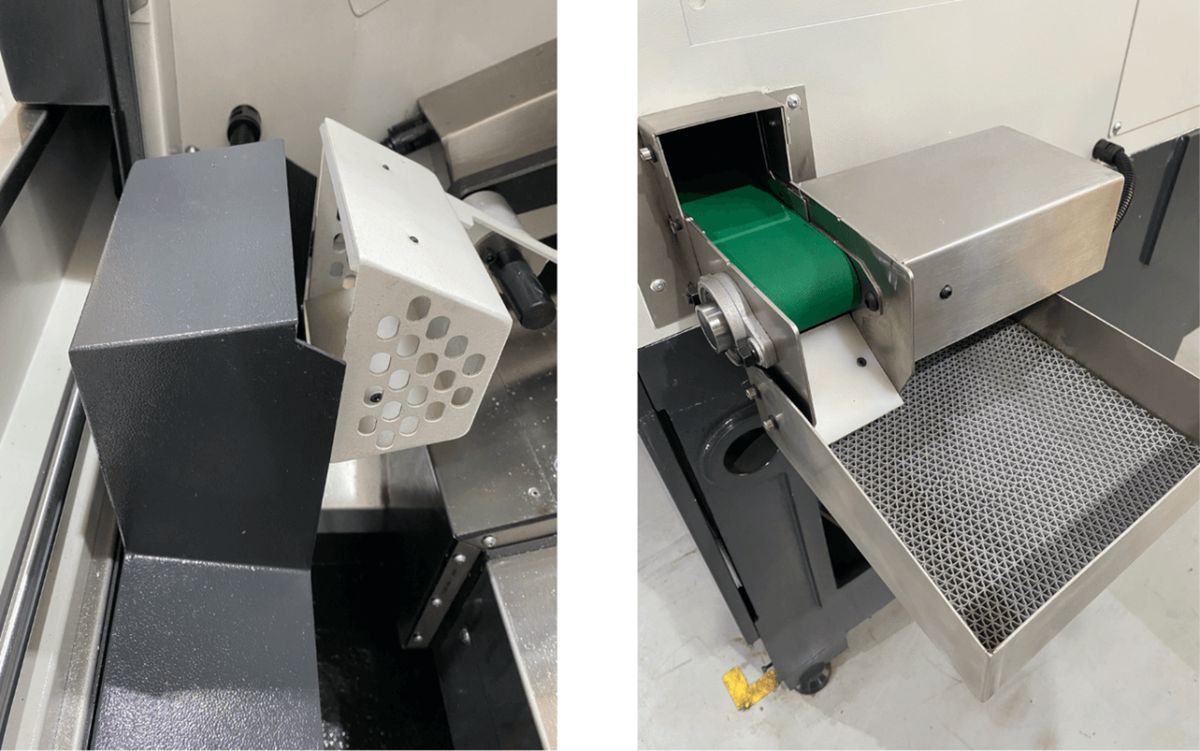

Chariot de récupération des copeaux inclus.

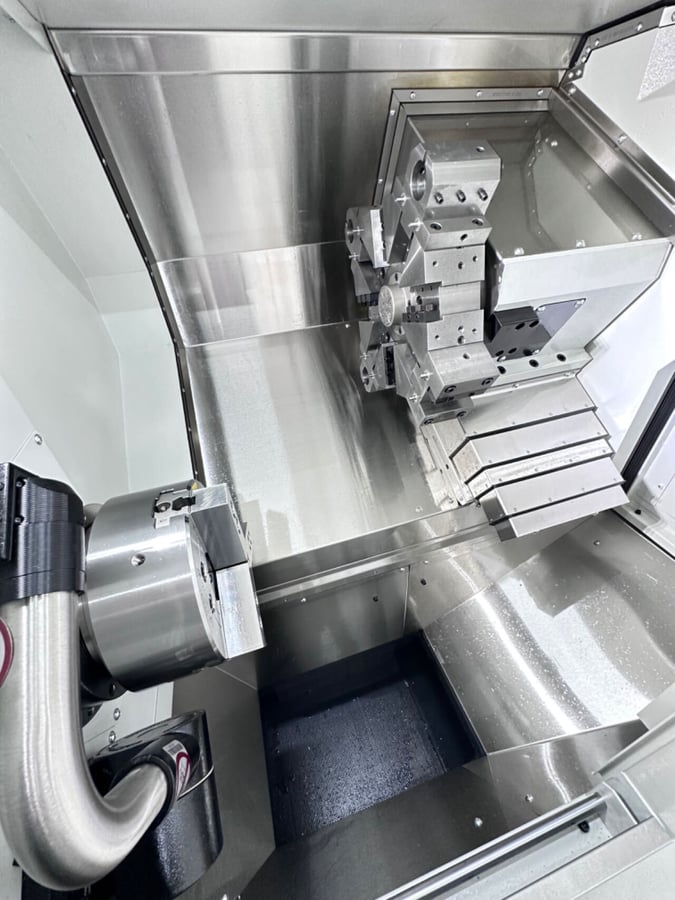

Renishaw.
Pour la L2.
Type bloc 25x25 mm.
.jpg?width=1200&height=900&name=option%205%20Tools%20Turret%20(L2).jpg)
Spécifications techniques
L2
L3
L4
Capacité de d’usinage
Taille du mandrin (")
8
8
10
Æ max. au-dessus du banc (mm)
ø510
ø550
ø630
Æ de tournage max.au-dessus du chariot (mm)
ø260
ø290/ø200
ø330
Longueur maximale d’usinage (mm)
300
500/530/450
800/1100/1500
Æ max. de la pièce (mm)
ø380
ø380
ø520
Broche
Vitesse maximale (tr/min)
4000
4000
3500
Nez de broche
A2-6
A2-6
A2-8
Æ d’alésage de la broche (mm)
ø66
ø63
ø91
Passage en barre (mm)
ø52
ø52
ø75
Puissance de broche (kW)
11
11
15
Indexation de l'axe C (°)
---
0.001
---
Contre-broche
Taille du mandrin
---
6
---
Vitesse de rotation max(tr/min)
---
1750/6000
---
Nez de broche
---
A2-5
---
Æ d’alésage de la broche (mm)
---
ø56
---
Æ passage en barre(mm)
---
ø45
---
Puissance de la broche (kW)
---
11
---
Entre pointe (m)
---
530
---
Trajet rapide (m/min)
---
30
---
Déplacement
Avance rapide sur X (m/min)
30
30
30
Avance rapide sur Z (m/min)
30
30
30
Avance rapide axe Y (m/min)
---
15
---
Course en X (mm)
200
190+10
260+10
Course en Z (mm)
360
550 (490+-50)
850/1150/1550
Porte-outils
Type
Tourelle d'asservissement
Tourelle de puissance
Tourelle d'asservissement
Outils
8/12
12
12
Taille de la queue de l'outil (mm)
25x25
25x25
25x25
Diamètre de la queue de l'outil (mm)
ø40
ø40
ø40
Minimum d'outil à outil (s)
0.28
0.2
0.2
Maximum Outil à outil (s)
0.4
0.5
0.5
Vitesse de rotation maximale de l'outil (tr/min)
---
5000
5000
Modèle d'outil vivant
---
BMT55
BMT55
Crosse de queue
Trajets de la queue au morceau (mm)
---
465/500
---
Traverse rapide de la queue (m/min)
---
30
10
Conicité de la douille
---
MT4
MT5
Autres données
Poids de la machine (kg)
3050
4000
6200/6800/7220
machine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x L x H (mm)
---
---
---
avec axe Y (mm)
---
2680x1750x1850
---
avec contre-broche (mm)
---
2680x1750x1850
---
