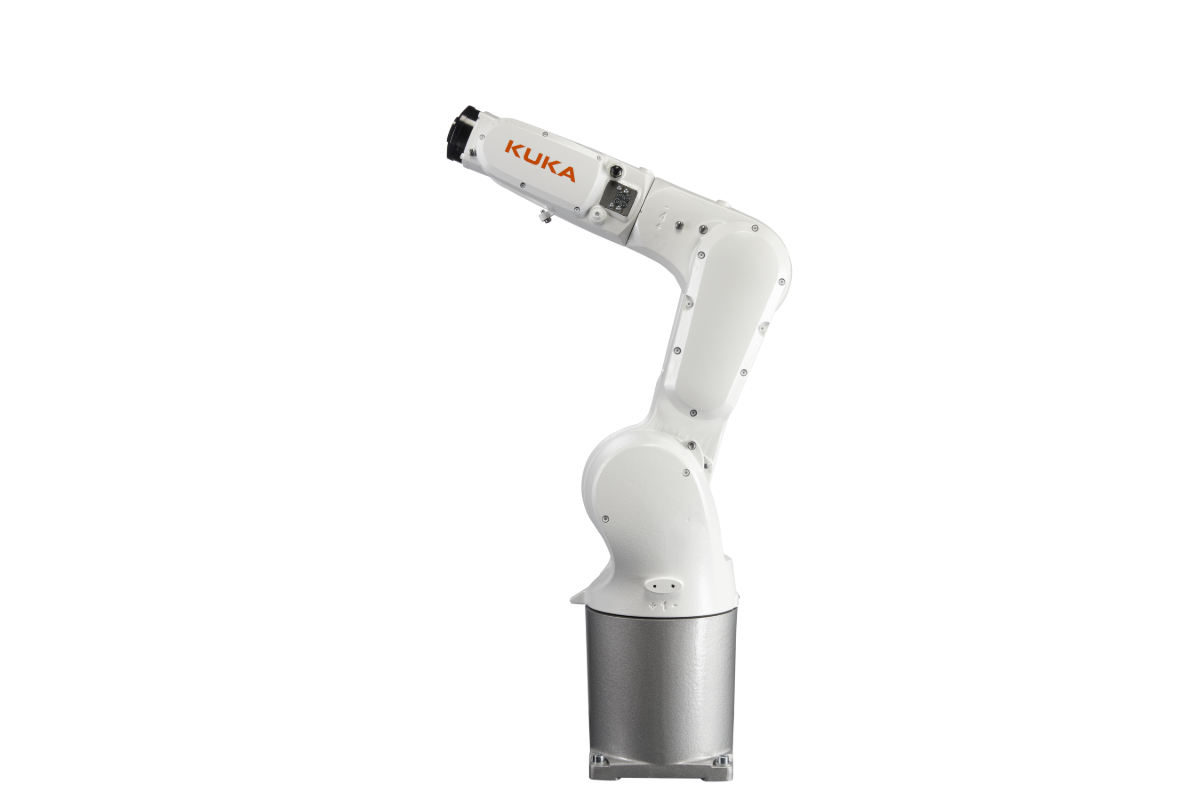

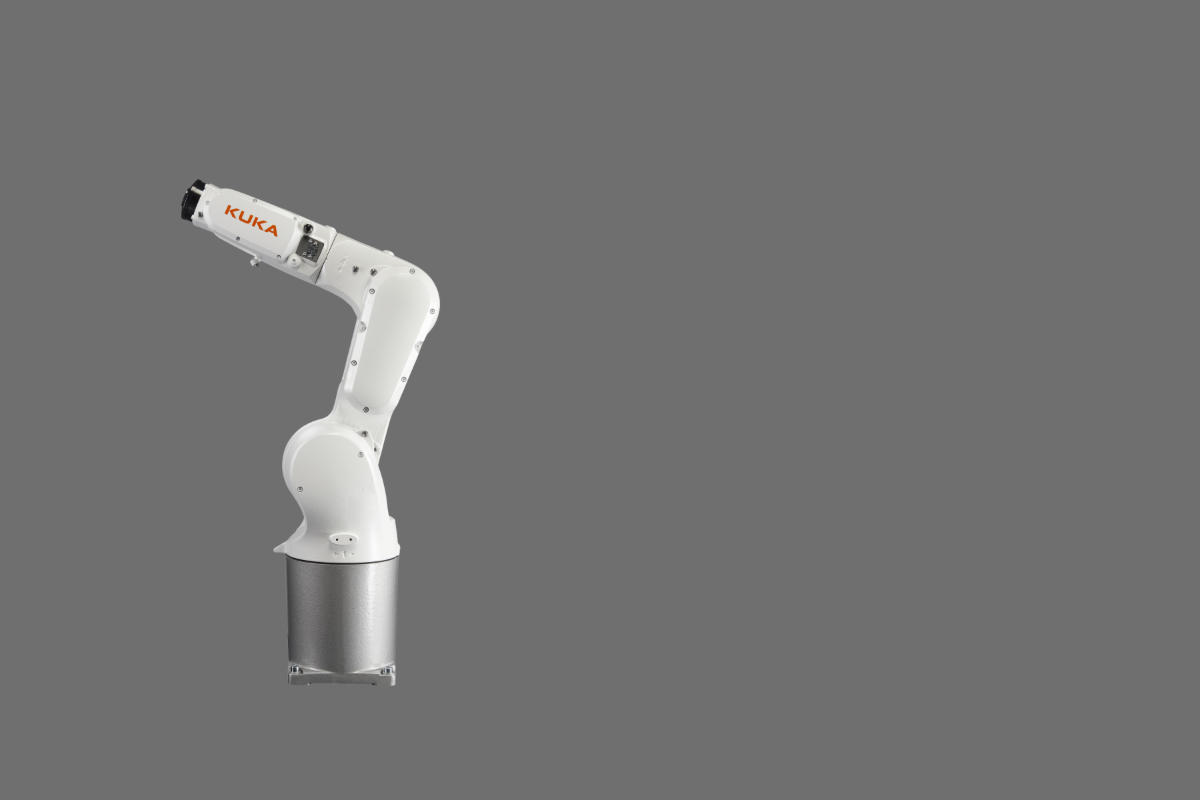

Bras robotisé KUKA
Petit robot industriel fiable à 6 axes avec une charge utile maximale de 6,7 kg.
Poids de la pièce
Max
3 kg
Bras robotisé
Charge utile
6.7 kg
Portée
901 mm
niveau IP
IP65 | IP67 [bras|poignet]
Répétabilité de la pose (ISO 9283)
± 0.02 mm
Outillage robotisé
Pince pneumatique parallèle
1
Jeu de doigts universels
1
Nettoyage du museau
1
Coup par mâchoire
8 mm
Force de fermeture/ouverture
550/610 N
Autres données
Procédé de manutention de matériaux
Motif en grille
Espace disponible
600 x 520 x 150 mm
Taille de l'unité
850 x 1200 x 2000 mm
Diamètre de la tige de l'outil
ø40/ø32 mm
SYIL R1 - Propulsé par KUKA et Siemens
Découvrez le niveau supérieur de productivité
Découvrez les avantages d'une automatisation simplifiée avec le système d'alimentation de machines SYIL R1. Une solution d'automatisation complète, rapide à installer et facile à utiliser depuis votre SINUMERIK 828D. Le R1 élimine les tâches manuelles et répétitives de vos opérations CNC en automatisant le processus de chargement et de déchargement.
Conçu avec le robot 6 axes fiable de KUKA, le système d'alimentation de machines SYIL R1 est la solution idéale pour les tâches à forte mixité et à faible volume.
Vous pouvez désormais consacrer votre temps à développer votre activité au lieu d'effectuer des tâches répétitives !

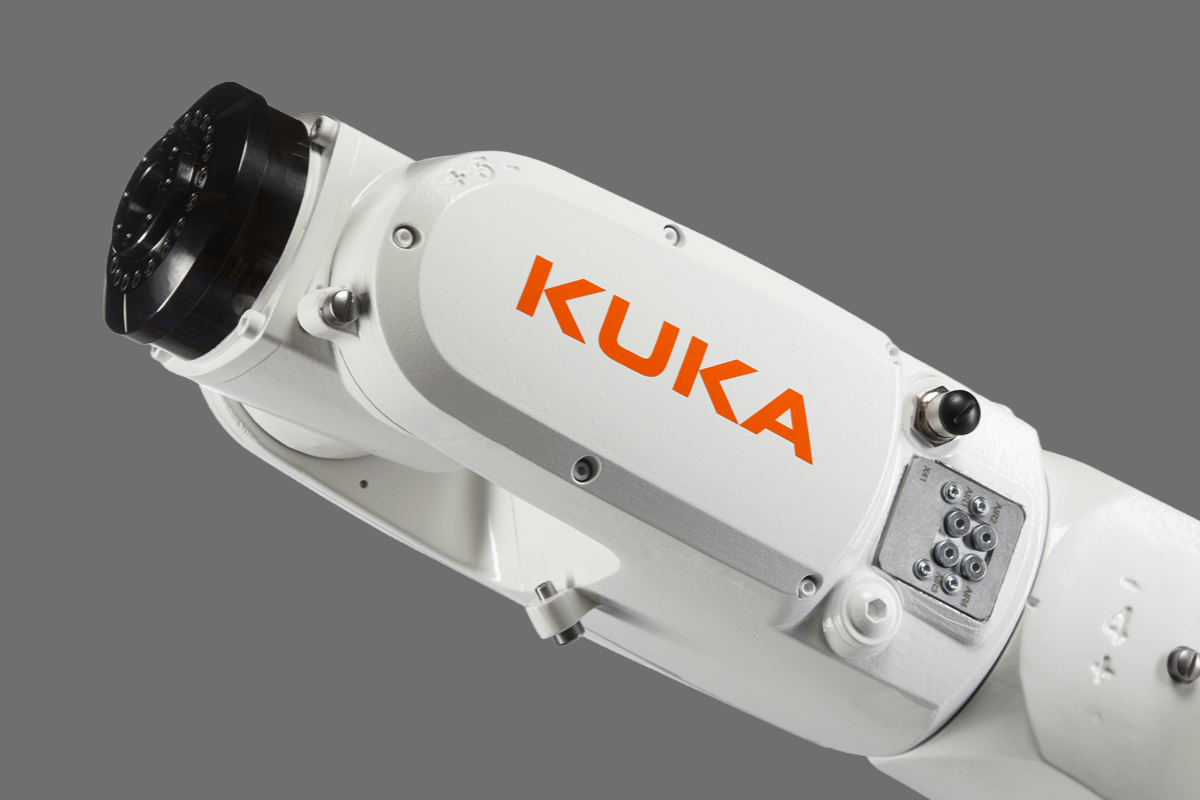

Le SYIL R1 utilise un bras robotisé KUKA. SYIL est un partenaire officiel de KUKA.
SYIL R1 - Que contient cette solution préconfigurée ?

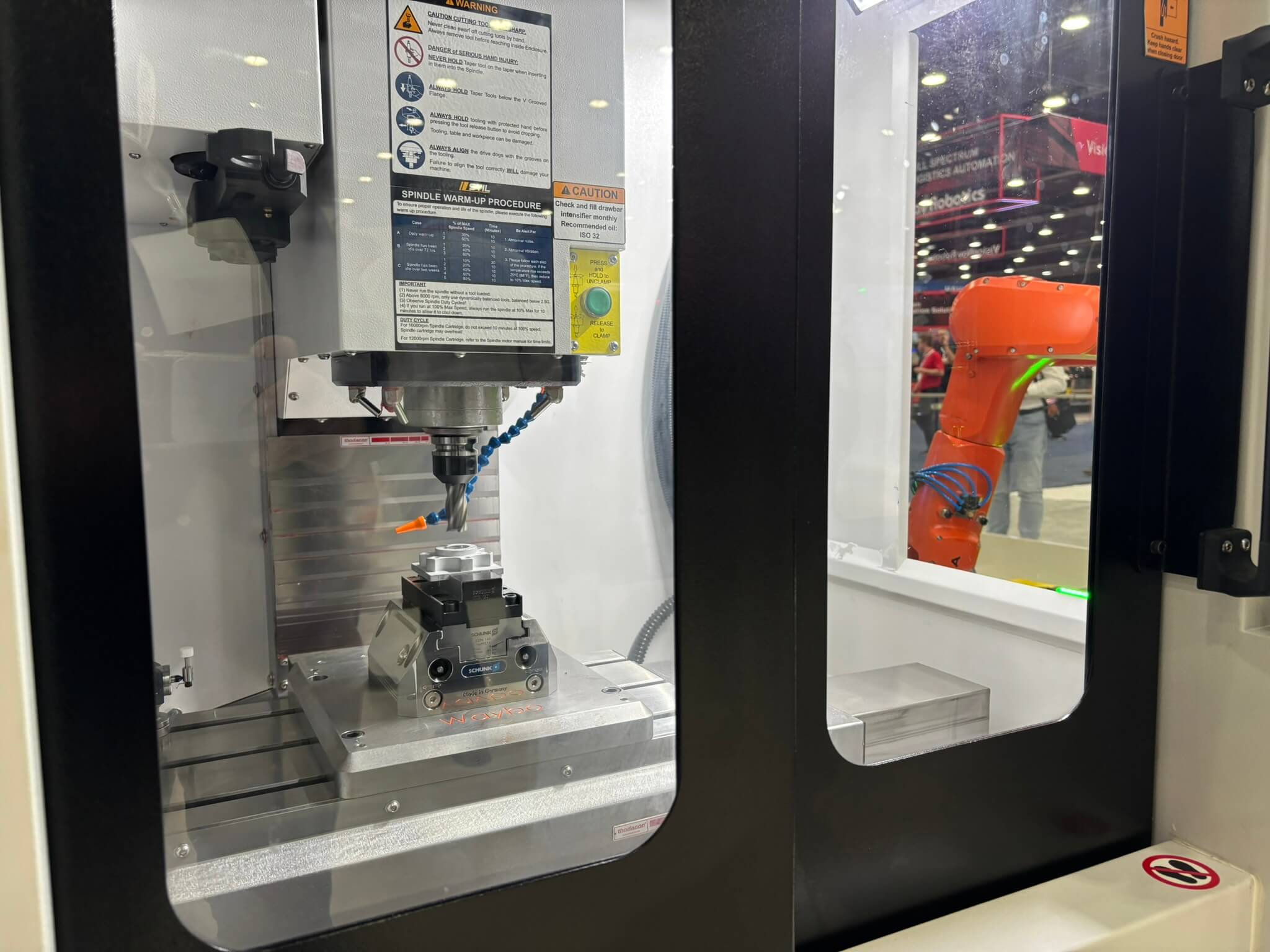

La cellule R1 est conçue pour automatiser les tâches répétitives associées à l'entretien des machines, telles que le chargement et le déchargement de pièces dans des machines CNC. Le robot récupère de manière autonome les pièces sur la table plate, les charge dans la machine, retire la pièce finie et la replace sur la table plate ou sur tout autre mécanisme de sortie.
Le pack R1 comprend :
- Châssis compact, avec une table plate pour la manipulation des matériaux
- Bras robotisé KUKA
- Outillage robotisé
- Options supplémentaires de serrage et de double préhension disponibles
- La cellule est prête pour une intégration plug-and-play avec n'importe quelle machine SYIL Siemens
- Porte automatique (si le R1 est acheté avec une machine SYIL)

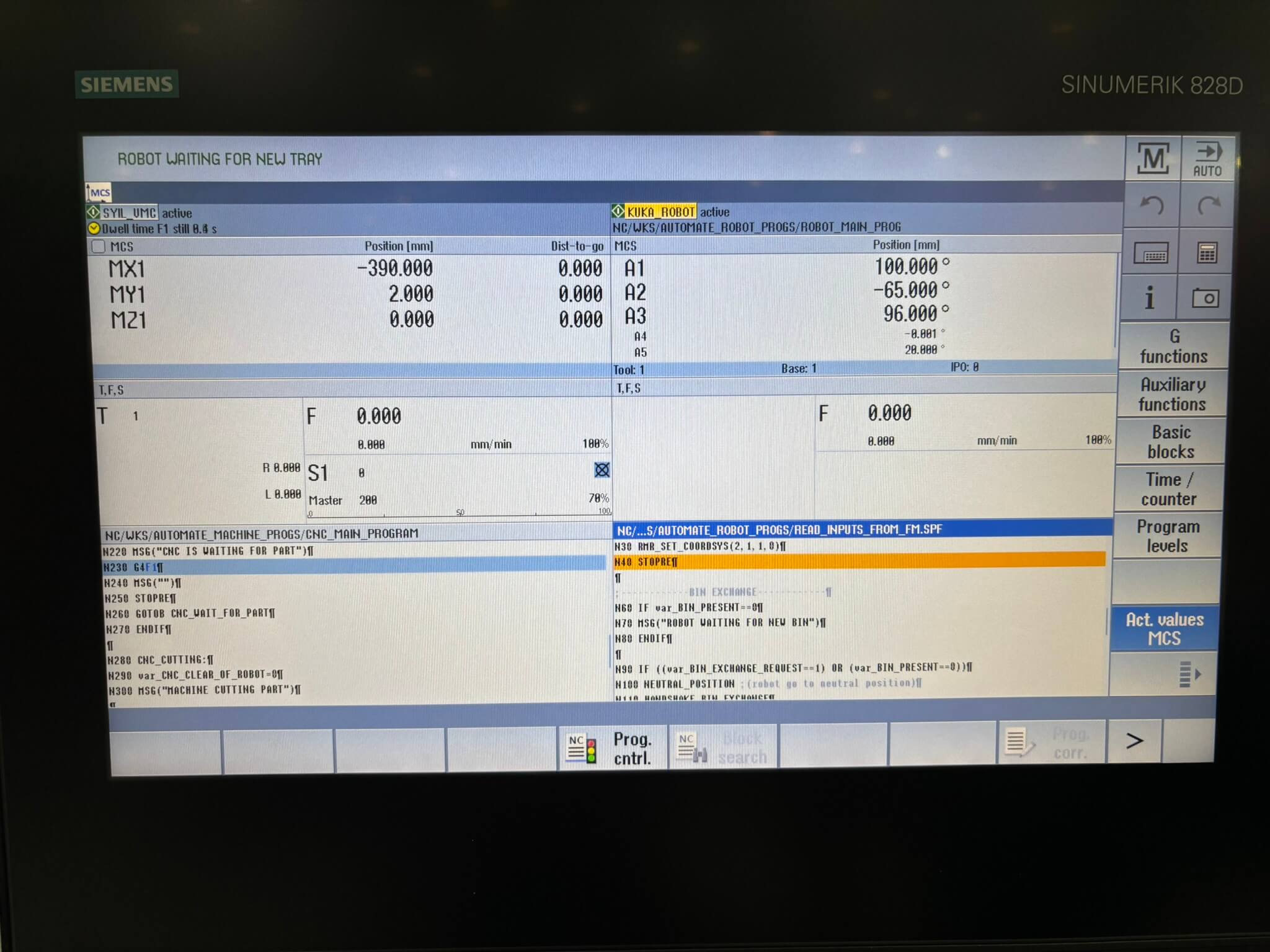

Siemens SINUMERIK
Une solution d'automatisation intégrée pour les ateliers de fabrication, permettant un contrôle fluide des machines CNC et des robots KUKA à partir d'une seule interface.

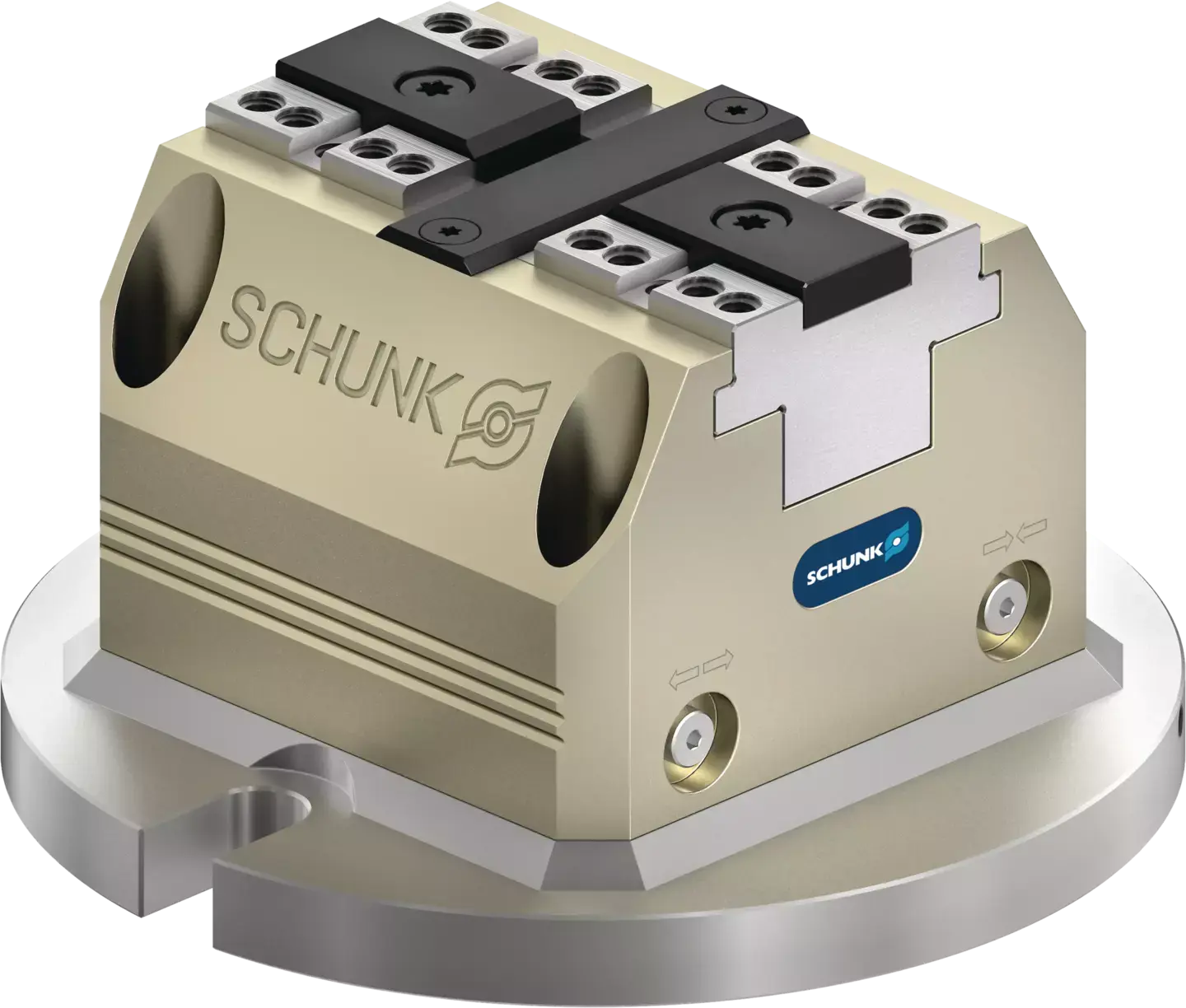

SCHUNK
Bloc de force de serrage pneumatique.

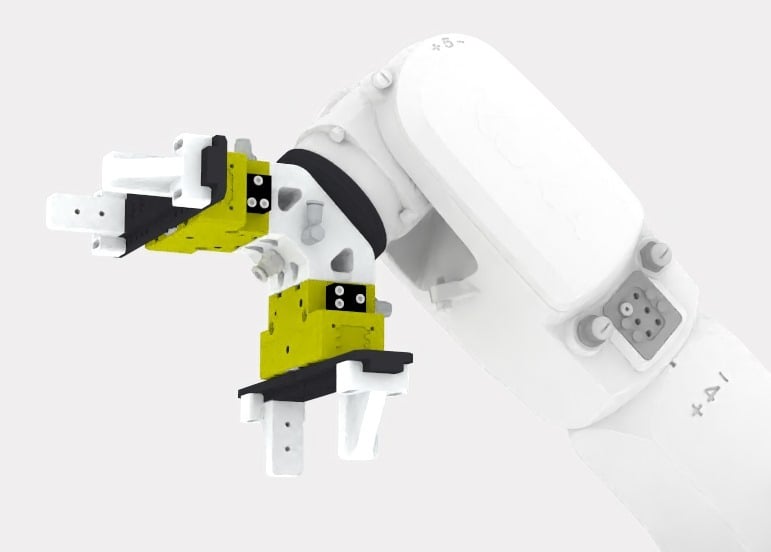

Double pince
Utilisée lorsque la pièce finie a une forme différente de celle du matériau brut.

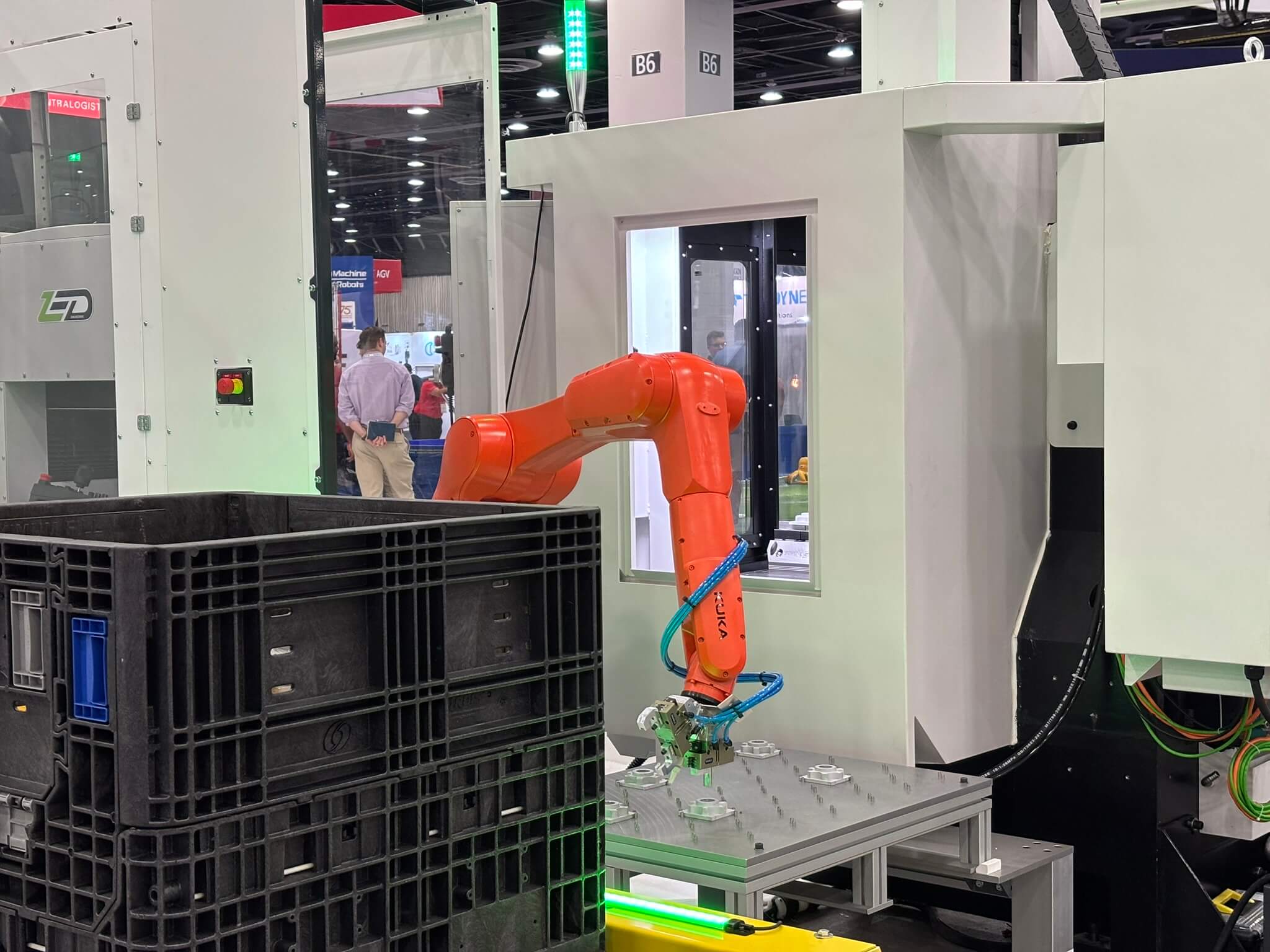

Porte automatique
Porte automatique conçue sur mesure montée sur la porte latérale de votre machine SYIL.

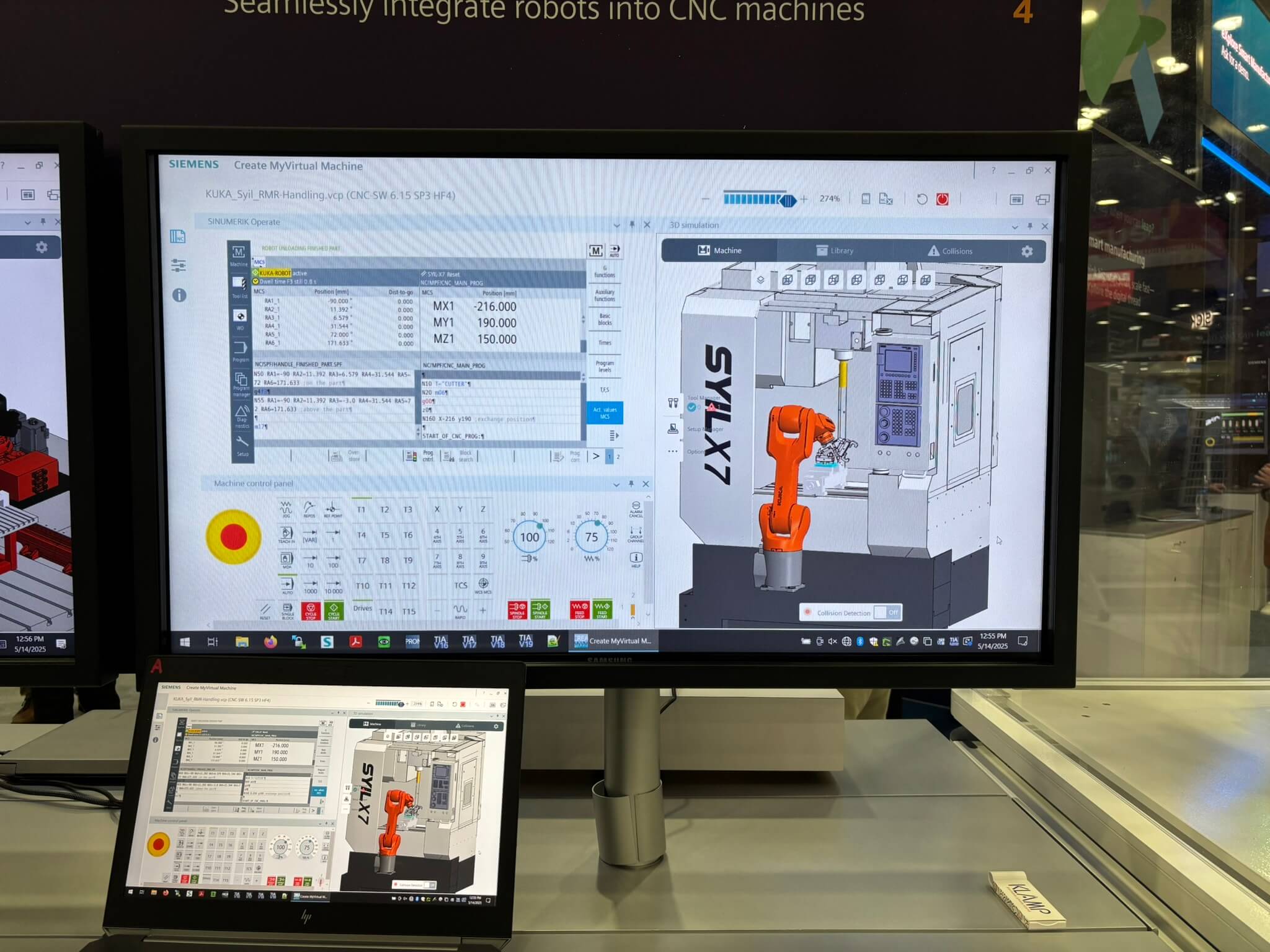

Jumeau numérique
Développez votre R1 avec un jumeau numérique pour simuler et programmer des opérations d'usinage et de réglage sans avoir besoin d'accéder physiquement à la machine.
Spécifications techniques
R1
Poids de la pièce
Poids maximal [kg]
3
Bras robotisé
Charge utile [kg]
6.7
Portée [mm]
901
Niveau IP [bras|poignet]
IP65|IP67
Répétabilité de la pose (ISO 9283) [mm]
± 0.02
Outillage robotisé
Pince pneumatique parallèle
1
Jeu de doigts universels
1
Nettoyage du museau
1
Course par mâchoire [mm]
8
Force de fermeture [N]
550
Force d'ouverture [N]
610
Autres données
Procédé de manutention de matériaux
Motif en grille
Espace disponible [mm]
600 x 520 x 150
Dimensions de l'unité [mm]
850 x 1200 x 2000
Exigences électriques
200-240 VAC - 16 Amp
Exigence pneumatique [psi]
90-120
