Schneeberger
Cadre de machine en fonte minérale
Voyage
Déplacement X
300 mm
Déplacement en Y
260 mm
Course Z
300 mm
Distance entre l'extrémité de la broche et le plateau de table
150-450 mm
Distance entre la broche et la surface de la colonne
330 mm

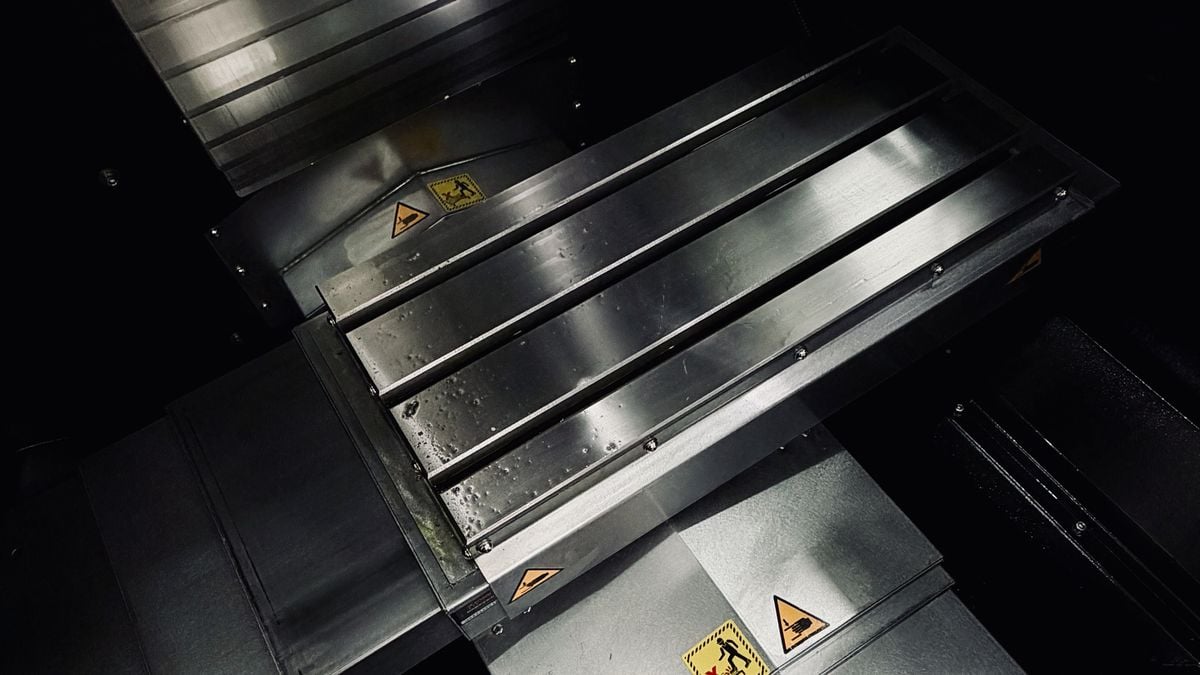

Tableau
Taille du tableau
560x260 mm
Fentes en T (nombre x taille x distance)
3 x 14 x 80 mm
Max. Charge de la table
150 kg

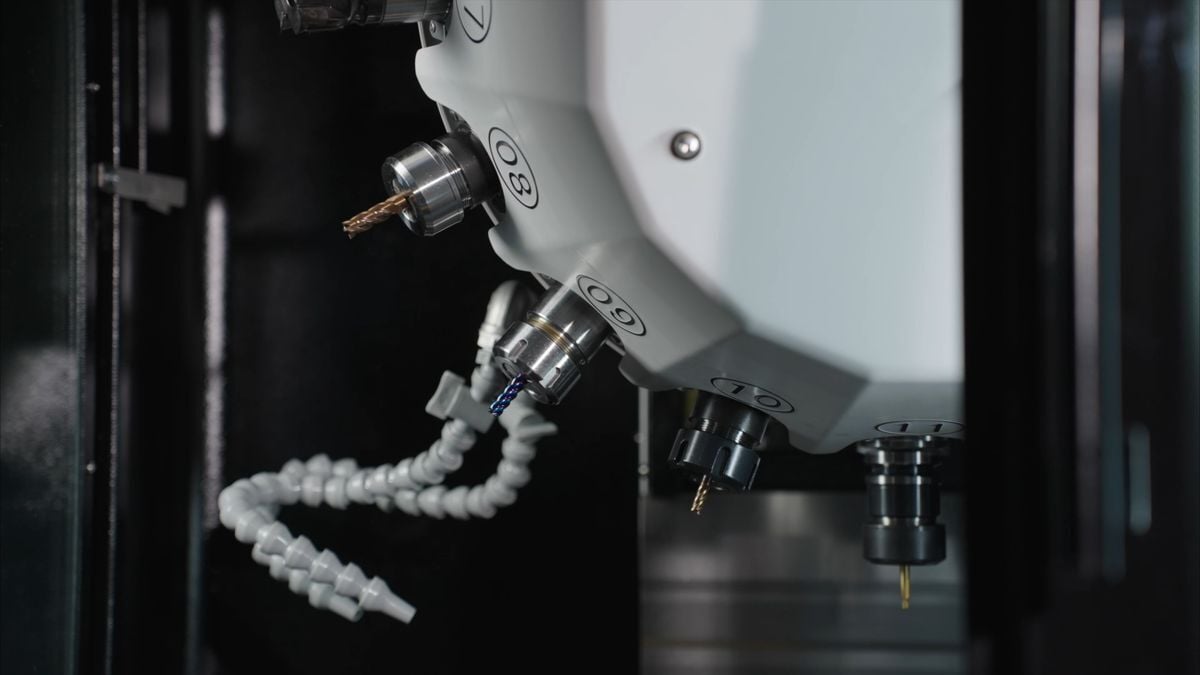

Broche
Nez de broche
BT30
Vitesses de broche
20 000 tr/min
Mécanisme de transmission
directe

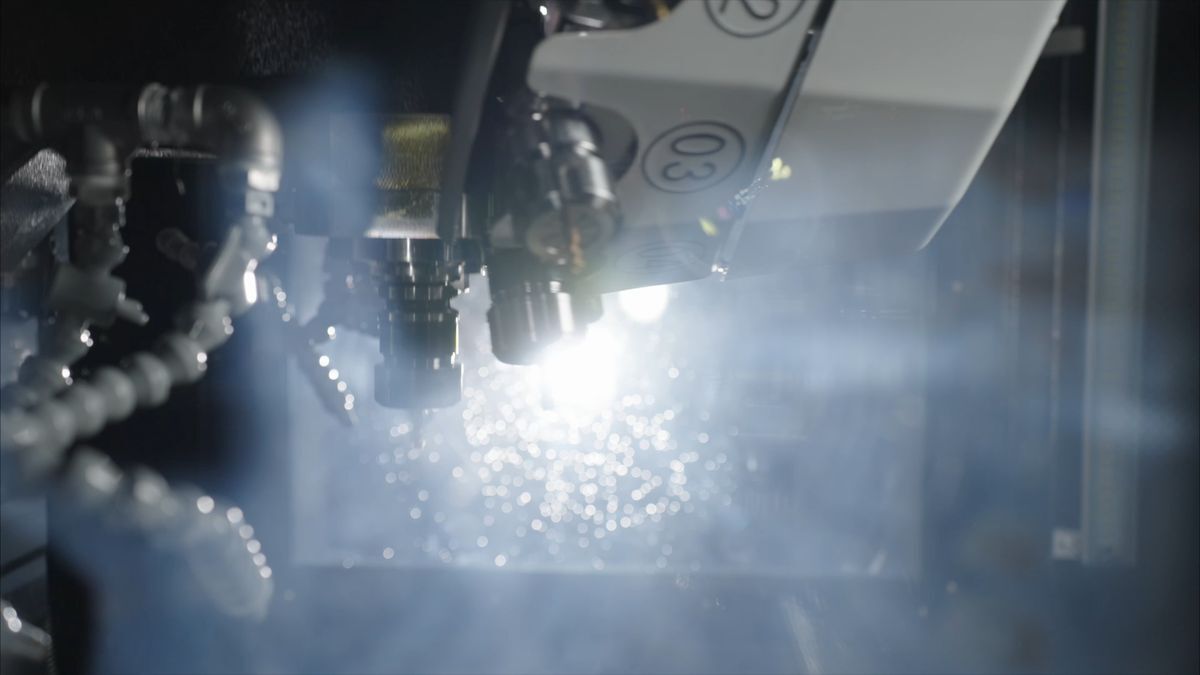

Alimentation
Avance de coupe
10 000 mm/min
Traversée rapide
30 000 mm/min

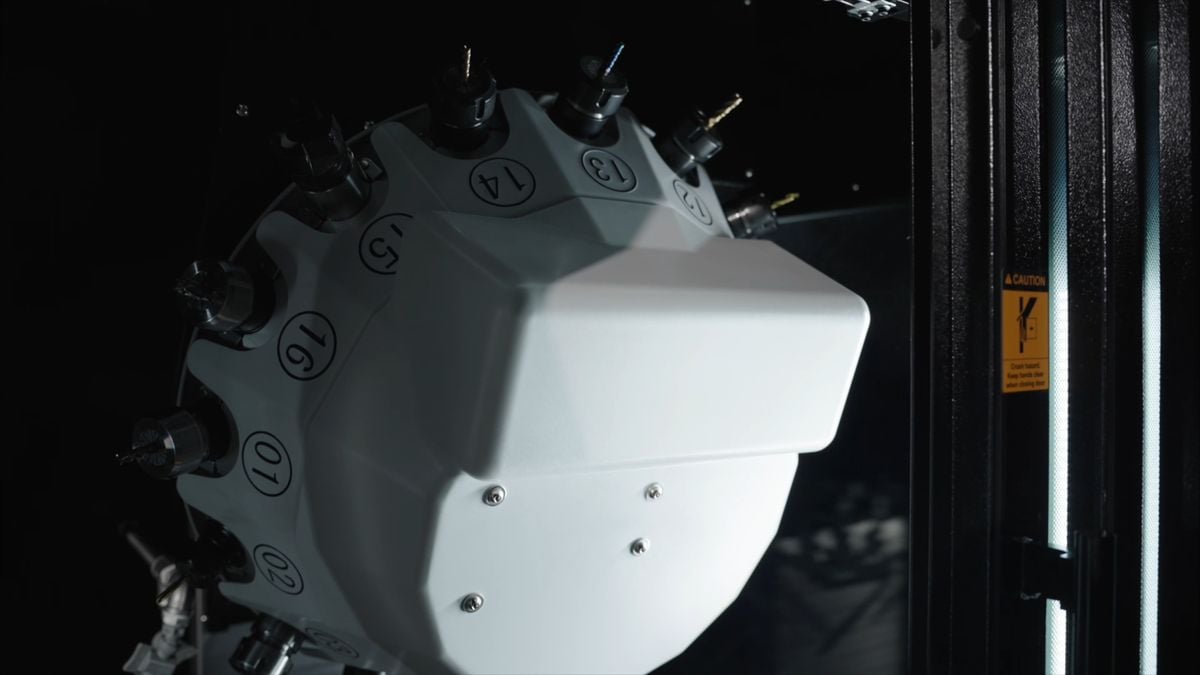

Changeur d'outils automatique
Type d'outil
Type de roue
Capacité de stockage des outils
16 pièces
Diamètre maximum de l'outil
63 mm
Longueur maximale de l'outil
200 mm
Poids maximum de l'outil
3 kg
Outil à outil
1 s
Pouvoir Syntec
Sortie du moteur de broche (taux/max)
5,5/7,5 kW
Moteurs d'entraînement (X, Y, Z)
1/1,7/2,4 kW
Source d'alimentation
AC380V/triphasé
Puissance
12kVA
Dimensions et poids de la machine
Dimensions de la table
560×260 mm
Économisant de l'Espace et de l'Argent

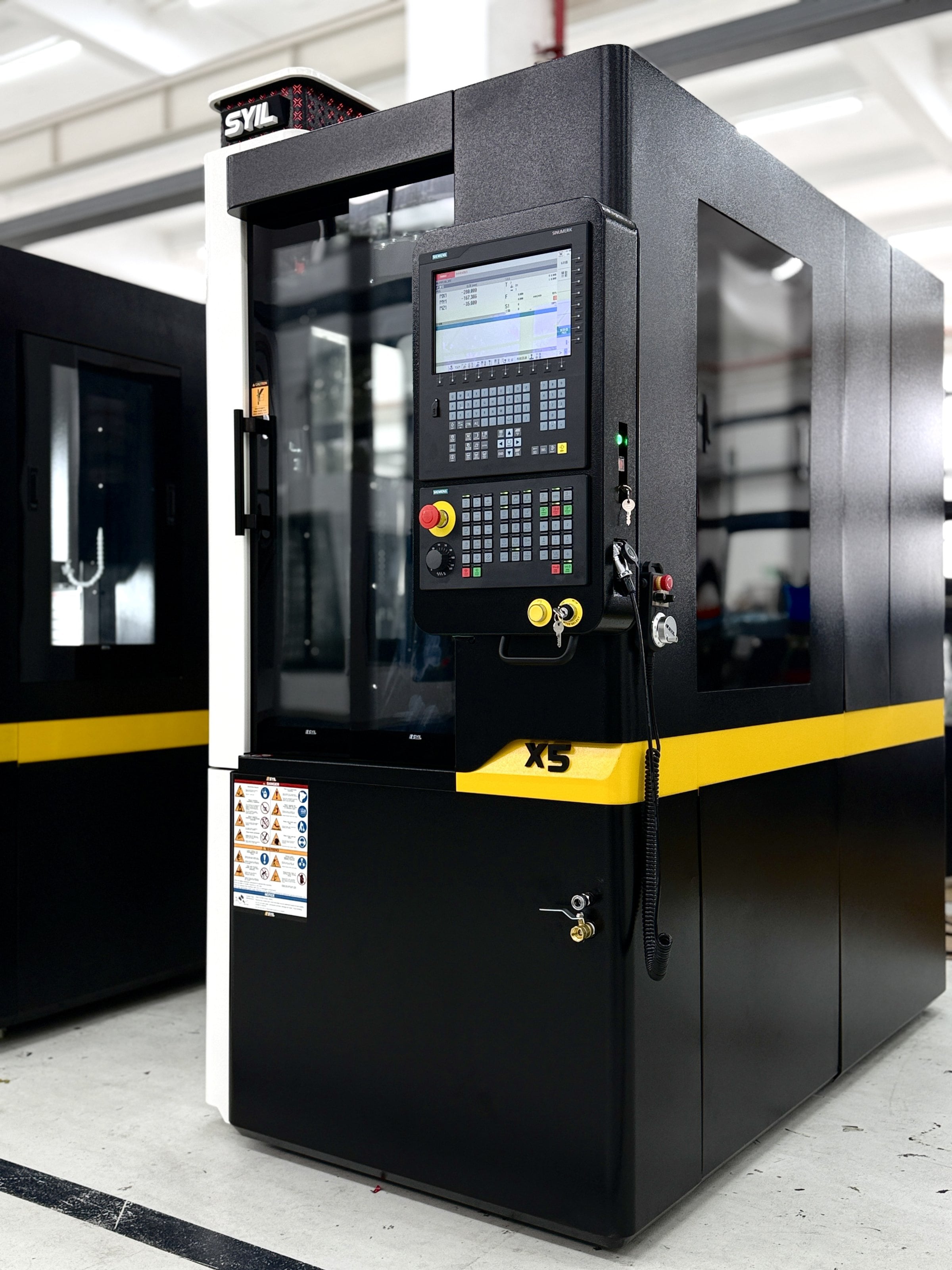

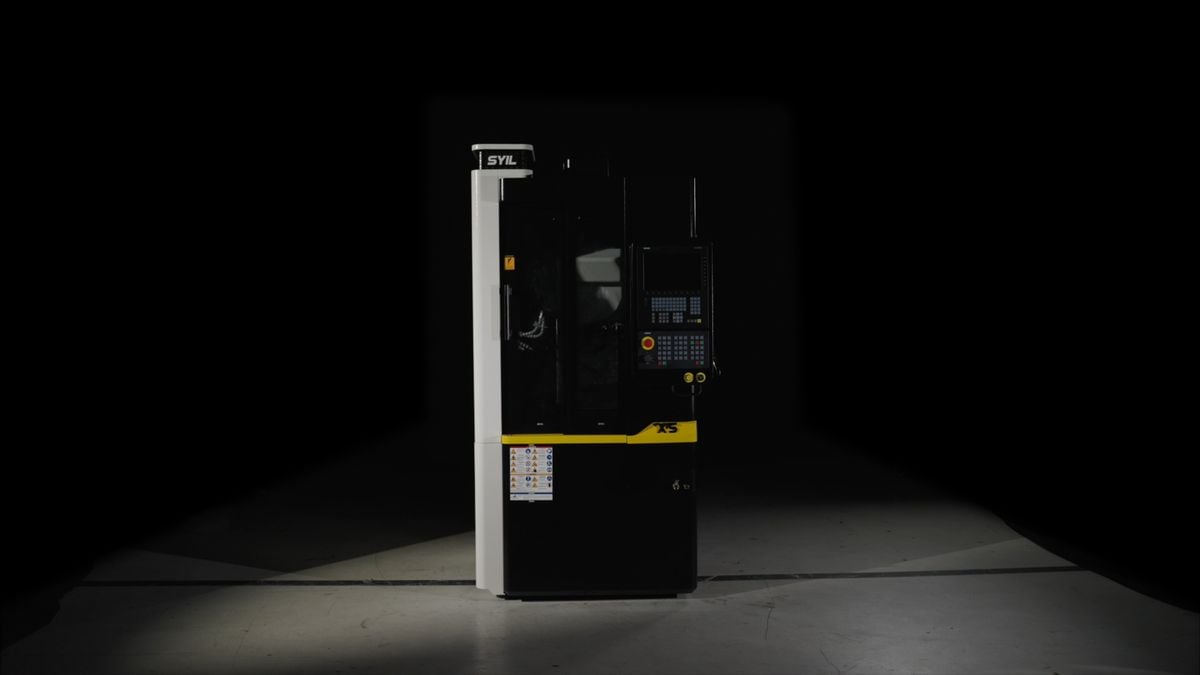

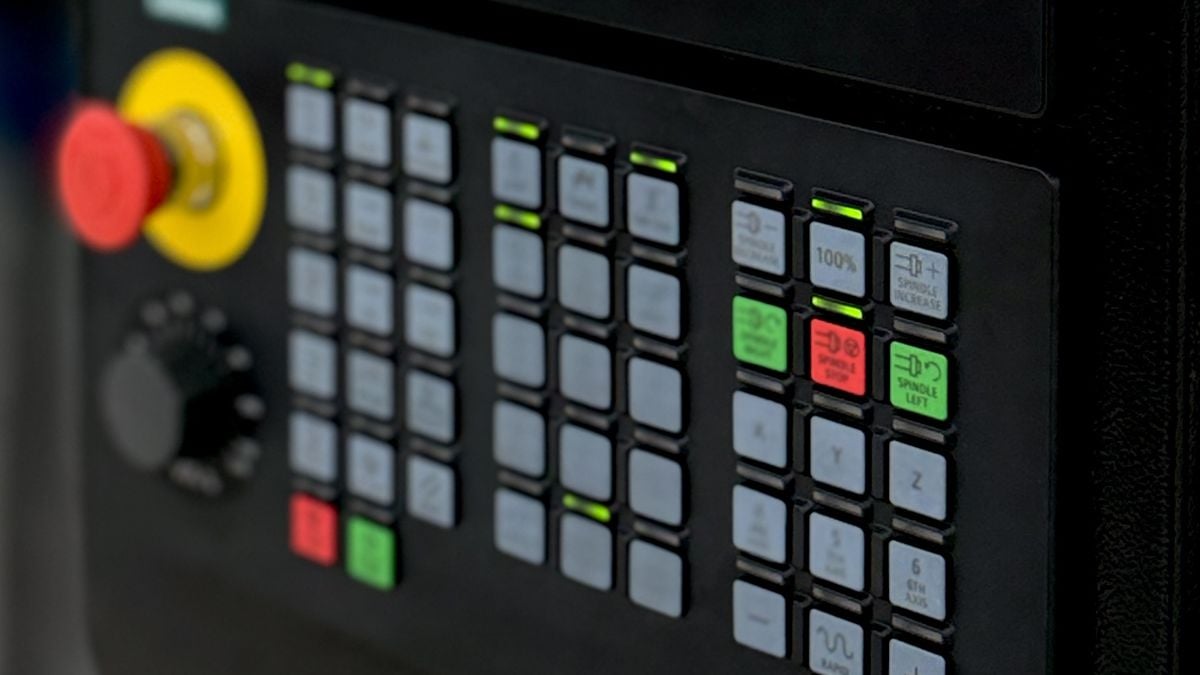

La SYIL X5 est un centre d'usinage à 3 axes offrant une précision maximale et des performances puissantes. Vous pouvez facilement ajouter un 4e axe à votre X5.

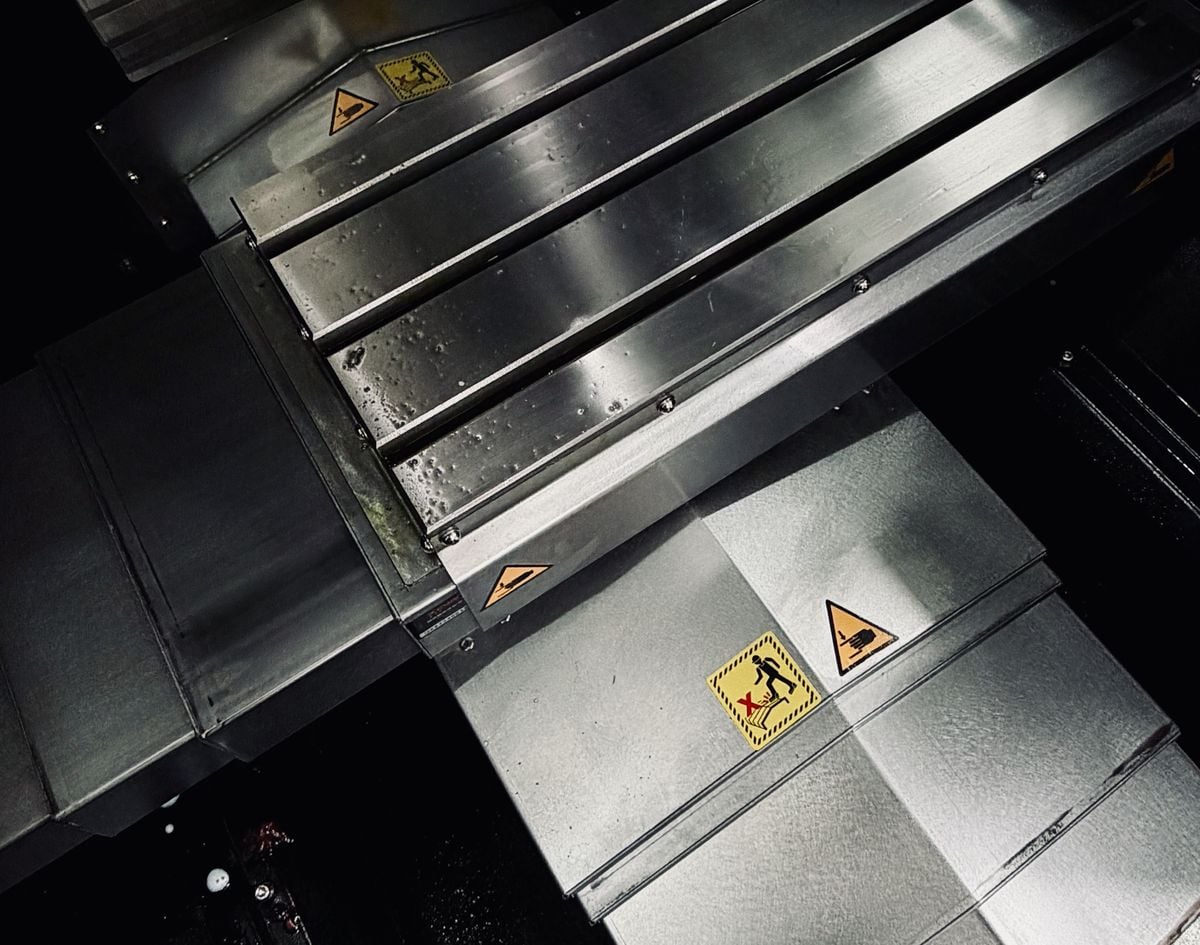

THK
Vis à billes de haute précision et guides linéaires

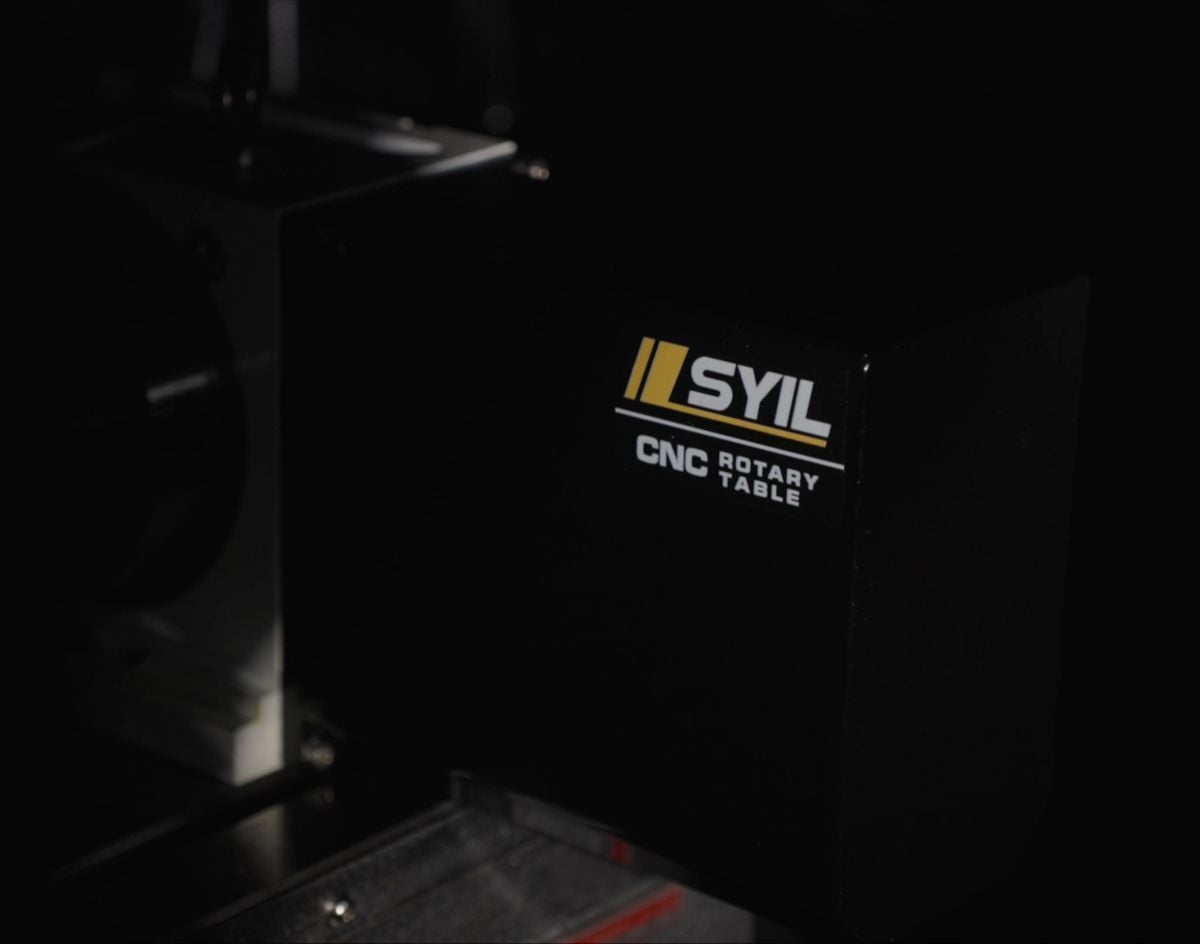

4e axe
Ajoutez un 4e axe à votre centre d'usinage à 3 axes

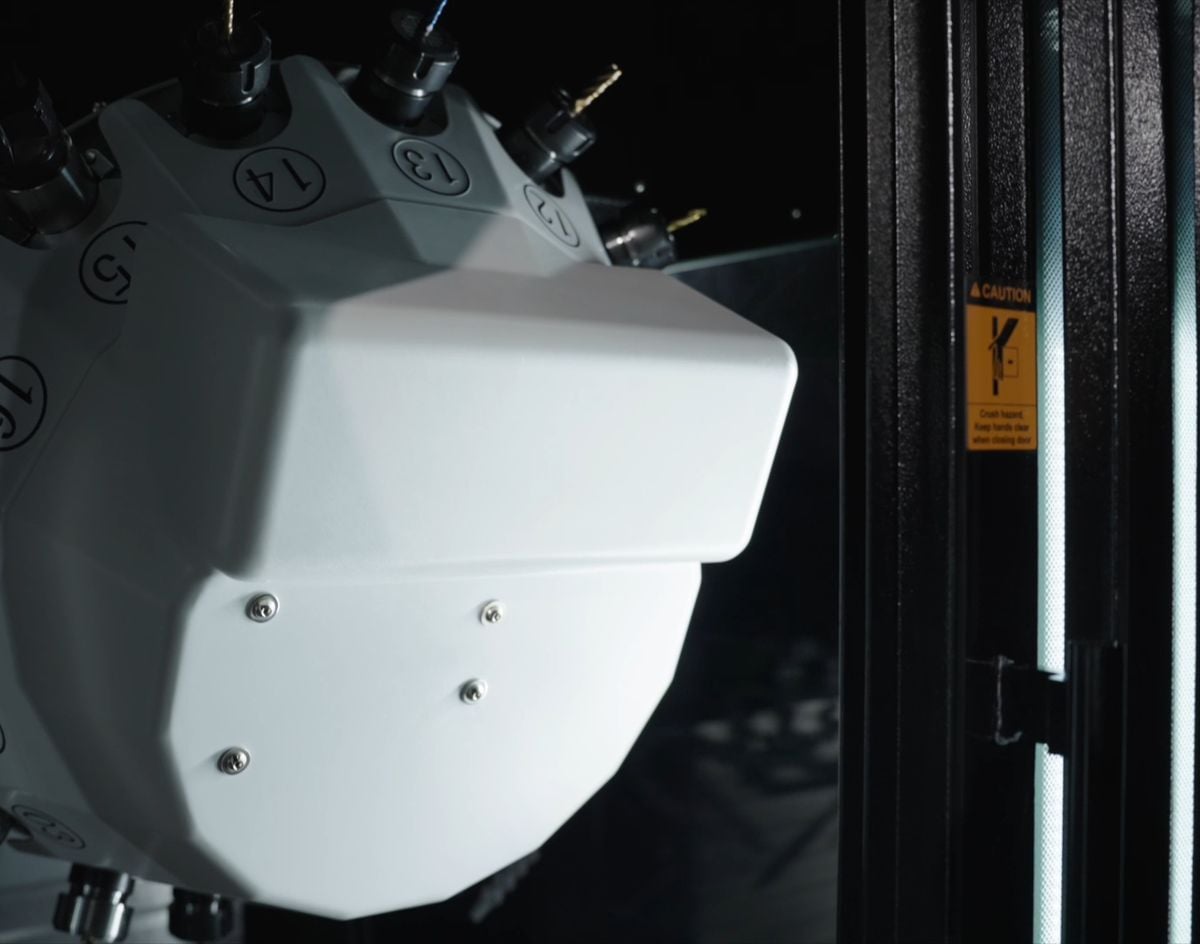

Changeur d'outils servo à grande vitesse
16 positions BT30
Options SYIL X5
125mm.
pour plateau rotatif CN de 125 mm.
Unité d'aspiration S200.
Type sans fil.
Type filaire TTC200.
Spécifications techniques
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 5×18×100
Rainures en T 5×18×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000 (12,000 en option)
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Bras
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
16
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
