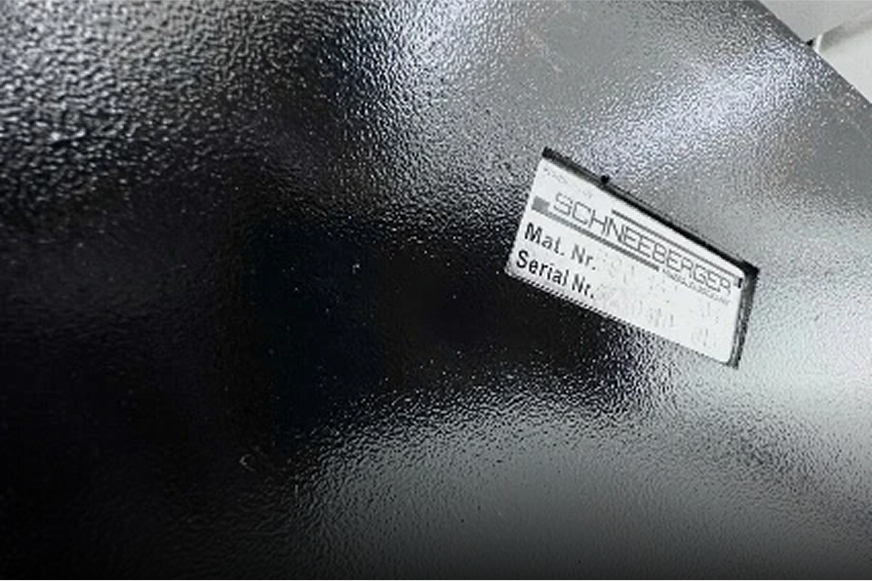

Schneeberger
Châssis de machine en fonte minérale

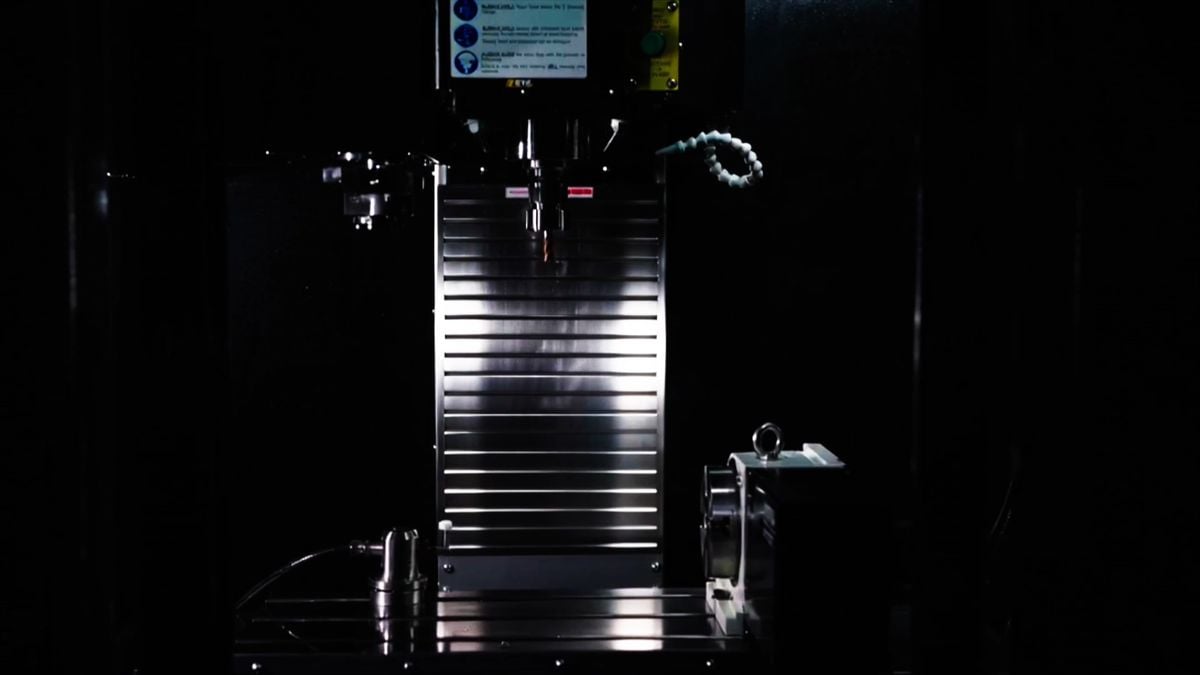

Voyage
Déplacement X
400 mm
Déplacement en Y
300 mm
Déplacement Z
380 mm
Distance entre l'extrémité de la broche et le plateau de table
150-530 mm
Distance entre la broche et la surface de la colonne
358 mm

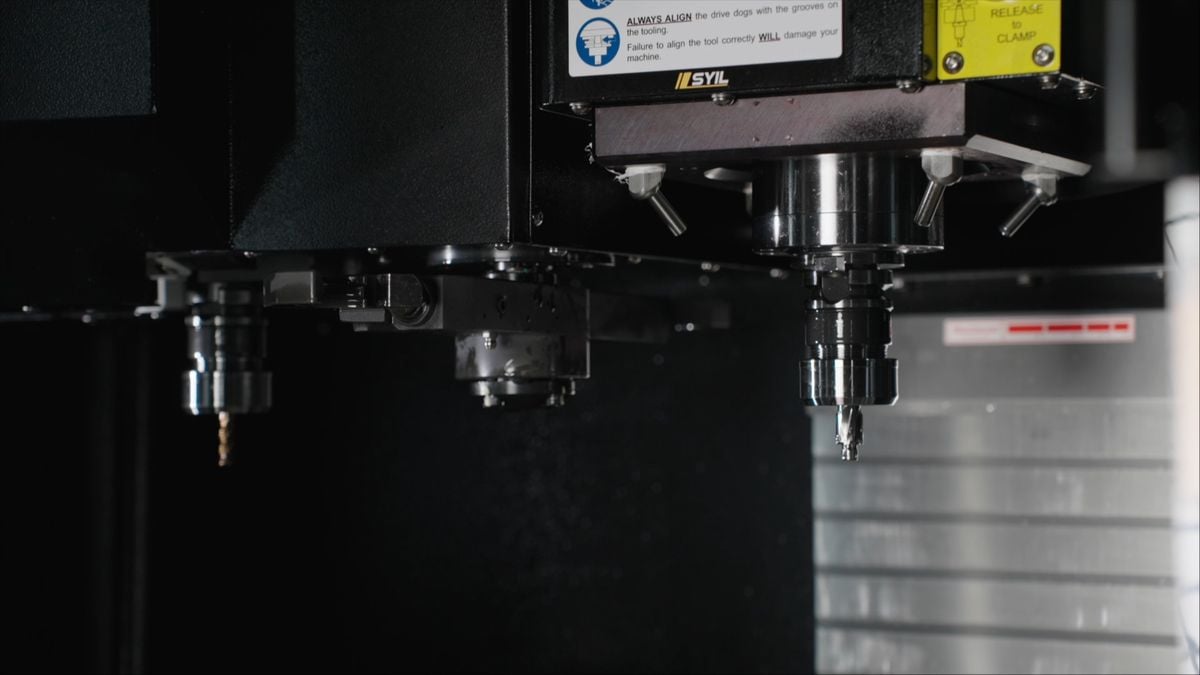

Tableau
Taille du tableau
700x300 mm Fentes en T (nombre x taille x distance : 3 x 14 x 100 mm)
Max. Charge de la table
150 kg

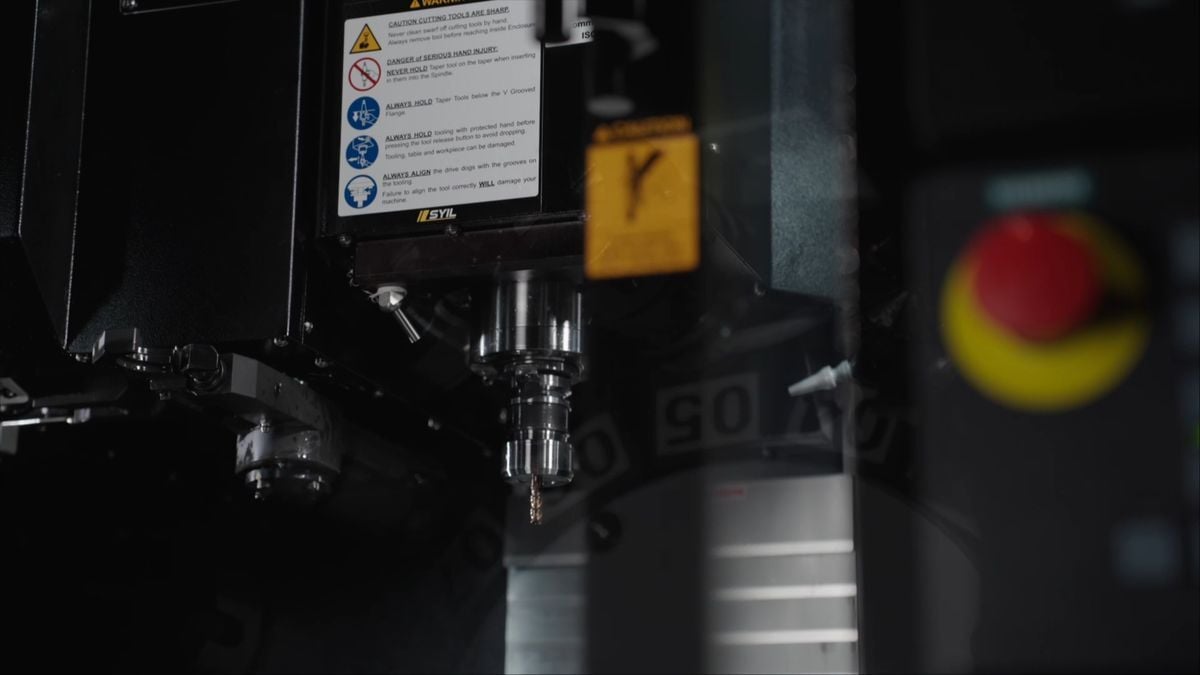

Broche
Nez de broche
BT30
Vitesses de broche
12 000 tr/min
Mécanisme de transmission
Courroie

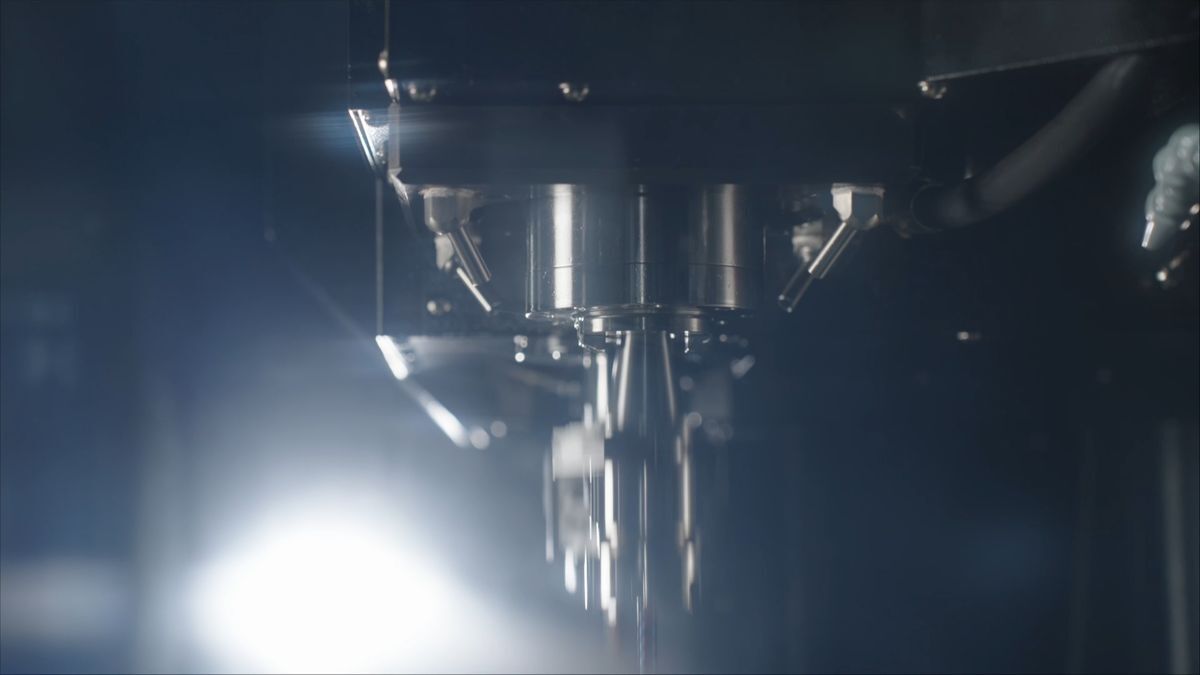

Alimentation
Avance de coupe
10 000 mm/min
Traversée rapide
30 000 mm/min
-1.png)

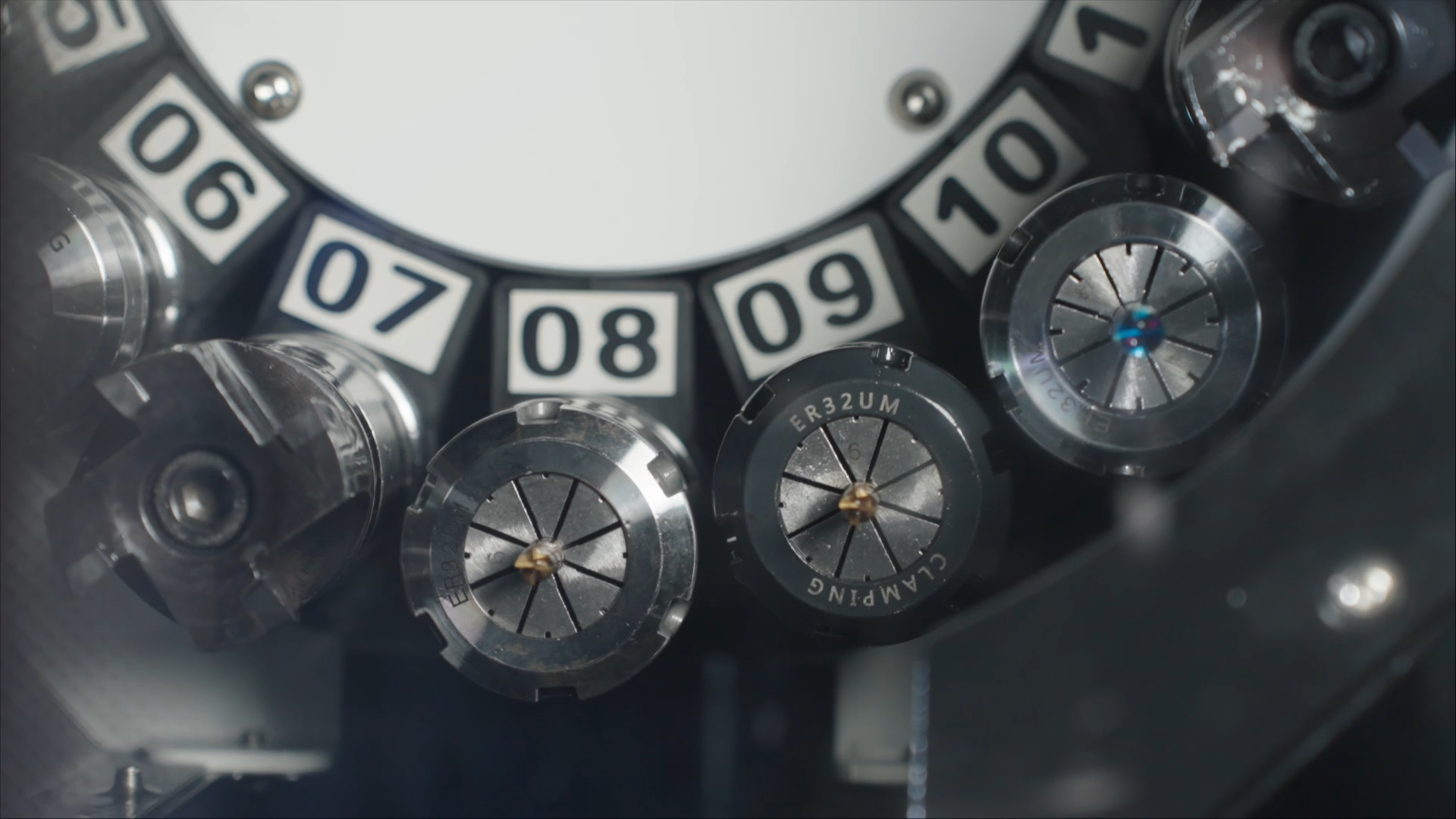

Changeur d'outils automatique
Type d'outil
Type de bras
Capacité de stockage des outils
16 pièces
Max. Diamètre de l'outil
63 mm
Max. Longueur de l'outil
200 mm
Max. Poids de l'outil
3 kg
Outil à outil
1,5 s

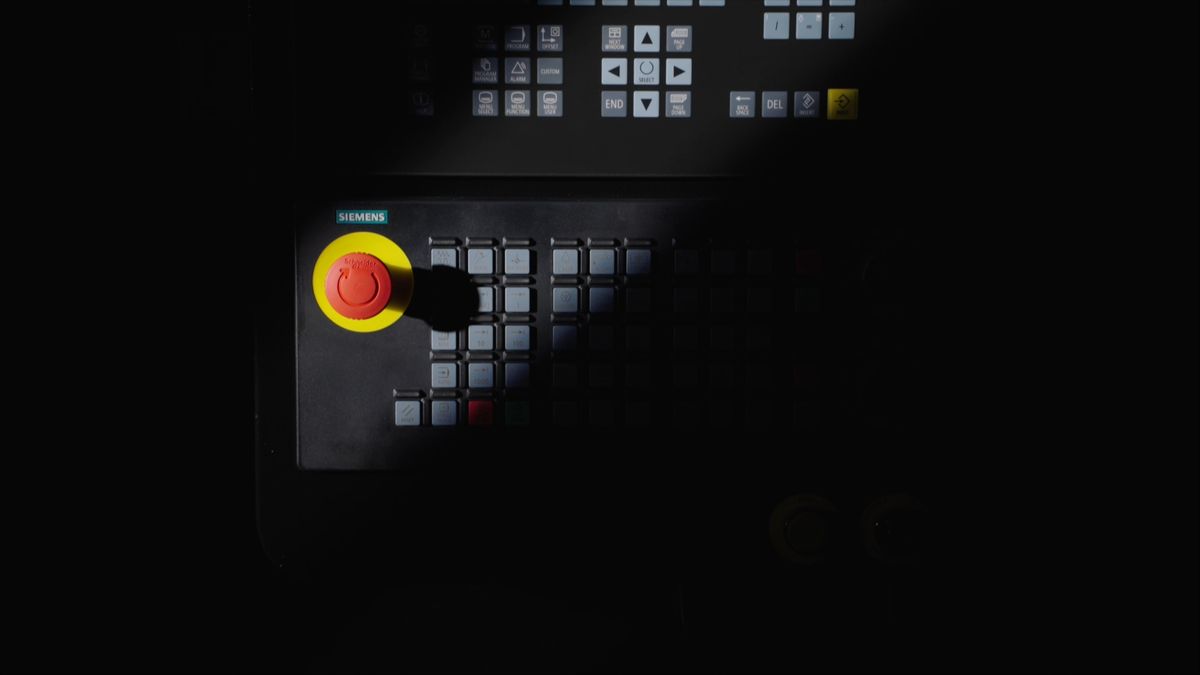

Pouvoir Siemens 828
Sortie moteur de broche (Rate/Max)
7,5/11kW
Moteurs d'entraînement (X, Y, Z)
1,1/2,2/2,2 kW
Source d'alimentation
AC380V/triphasé
Puissance
14kVA

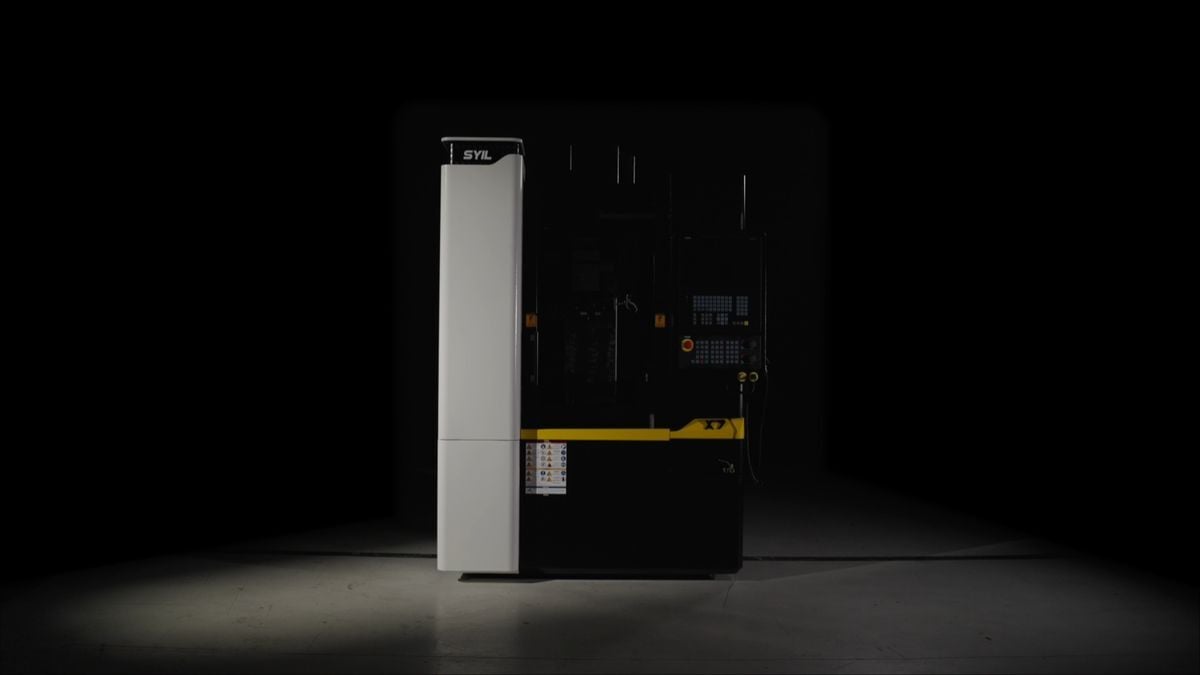

Taille et poids de la machine
aille du sol (longueur*largeur*hauteur)
1800×1600×2250 mm
W
2200 kg
Meilleur rapport qualité/prix dans sa catégorie
La machine CNC compacte SYIL X7 offre un encombrement réduit et une vitesse sans précédent. Elle offre toutes les fonctionnalités CNC dans un espace compact, garantissant une qualité d'usinage élevée.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

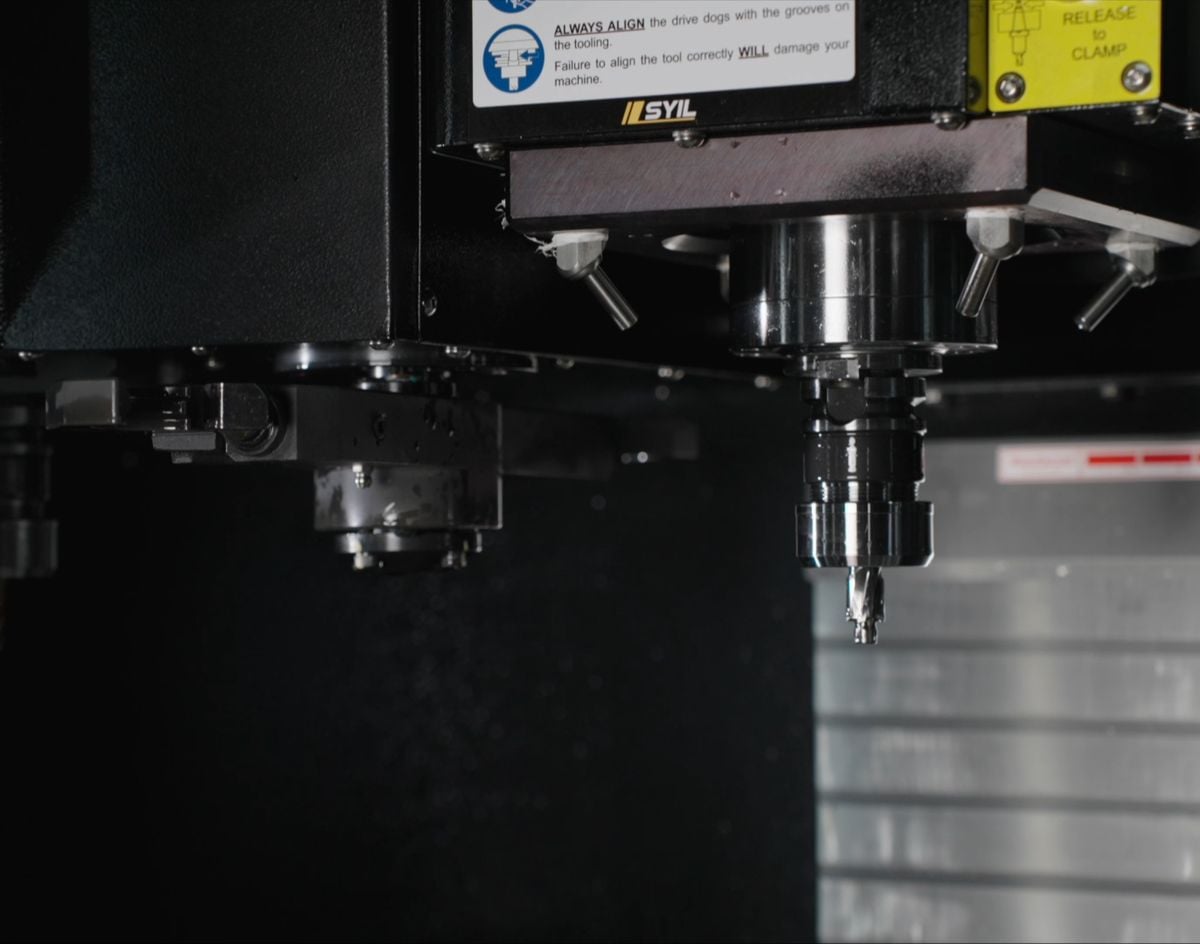

THK
Vis à billes et guides linéaires de haute précision

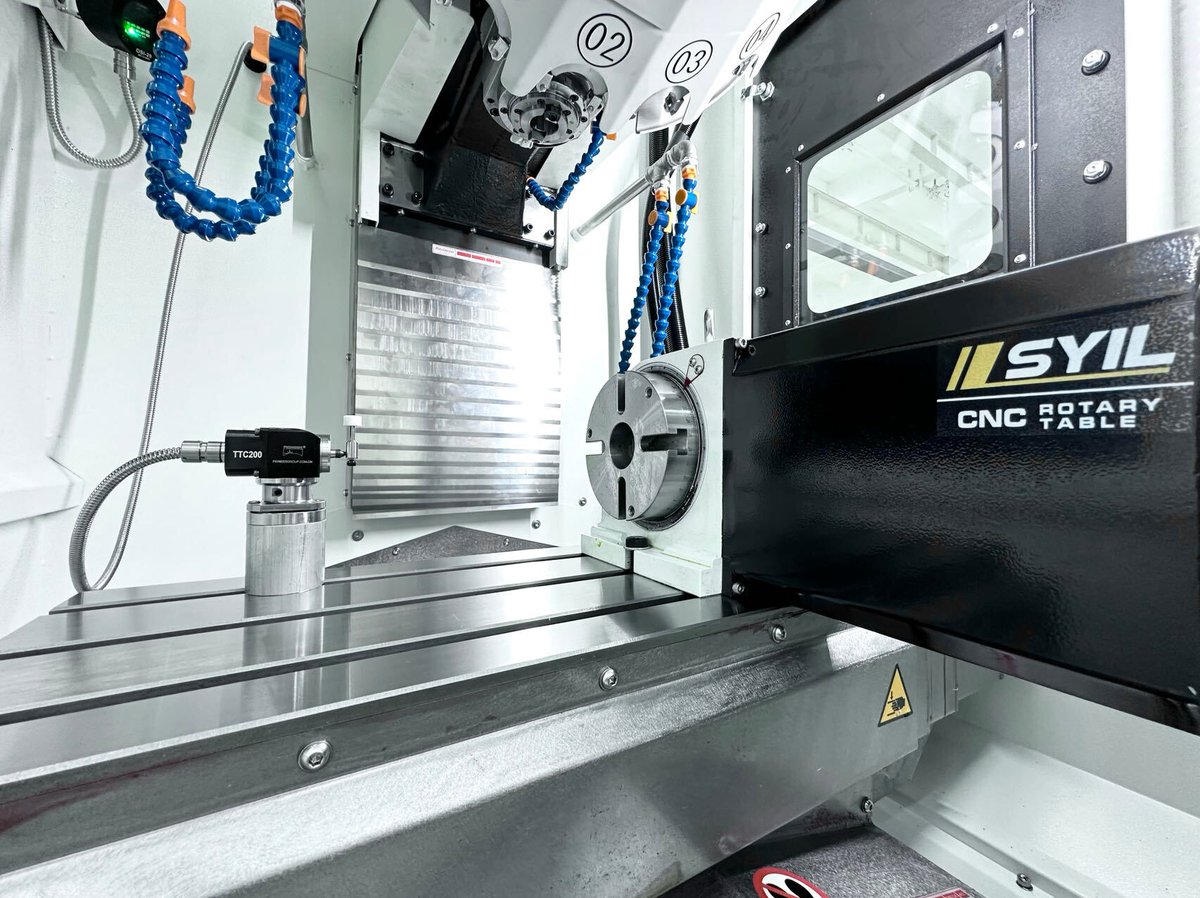

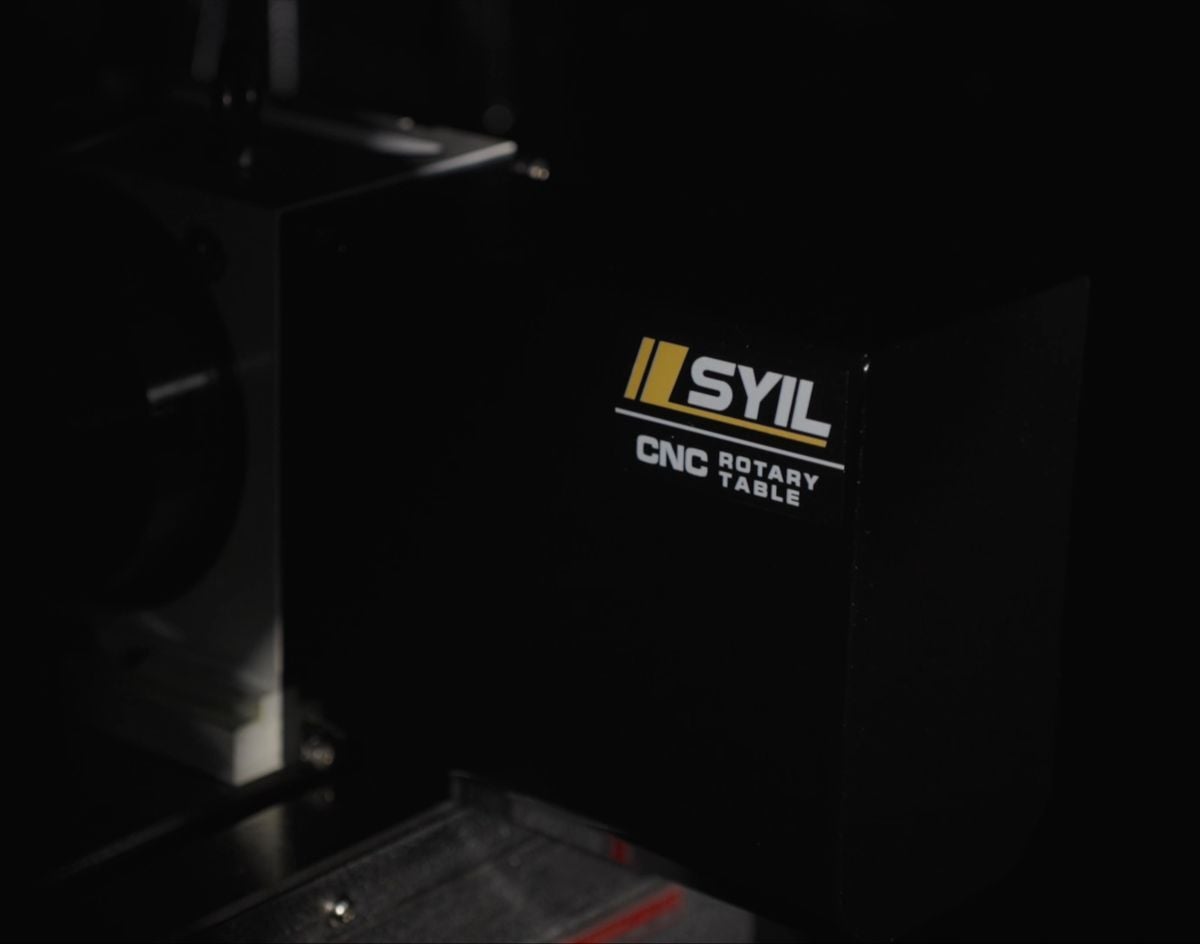

4ème axe
Ajoutez un 4ème axe à votre centre d'usinage 3 axes

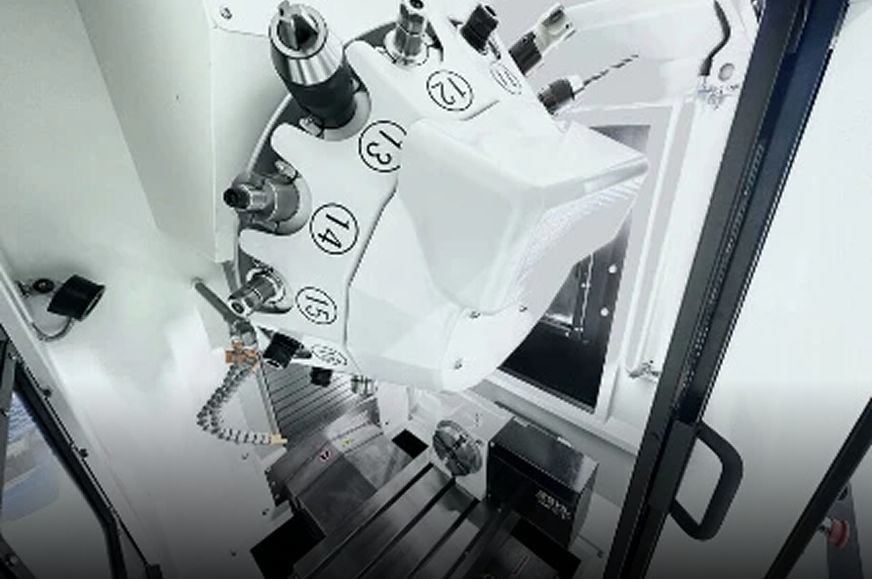

Changeur d'outil servo haute vitesse
16 positions BT30
Options SYIL X7
125mm.

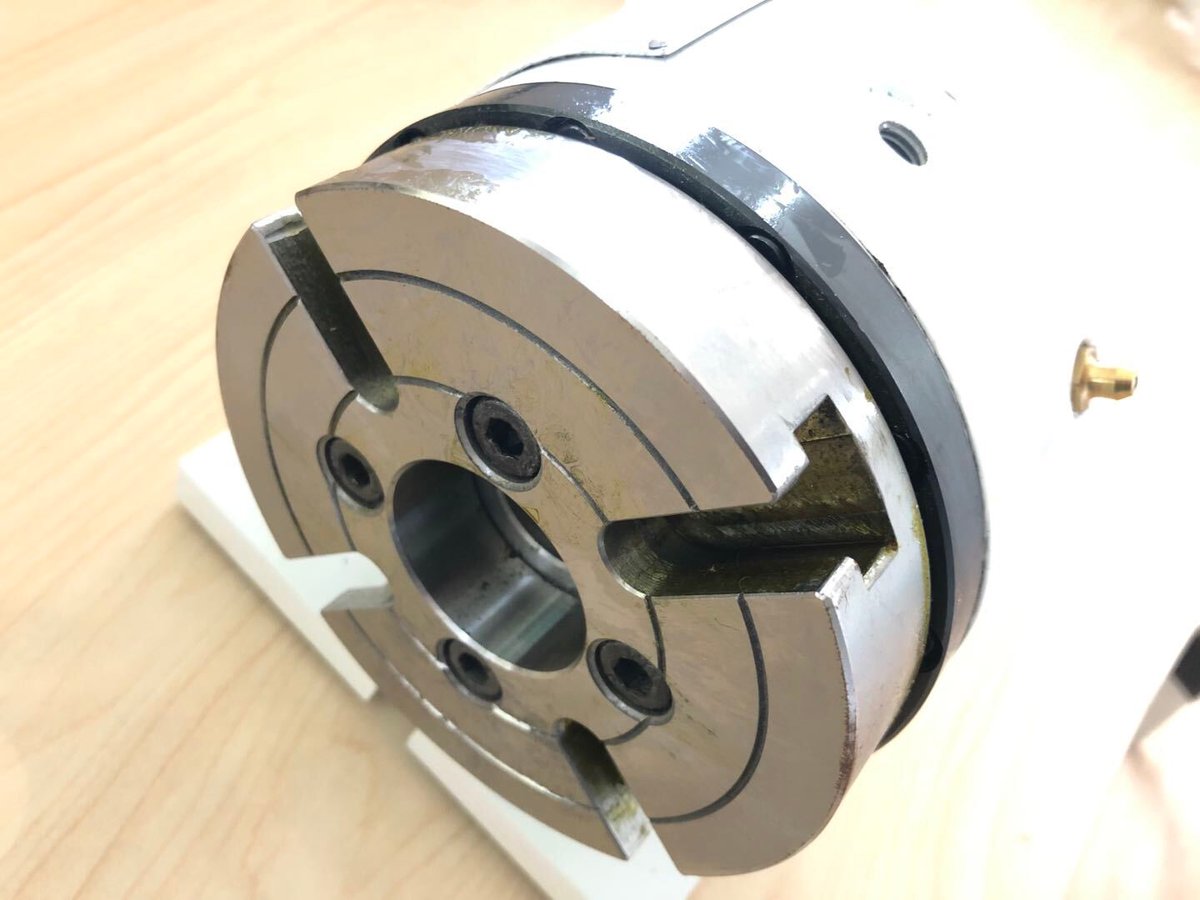

pour plateau rotatif CN de 125 mm.

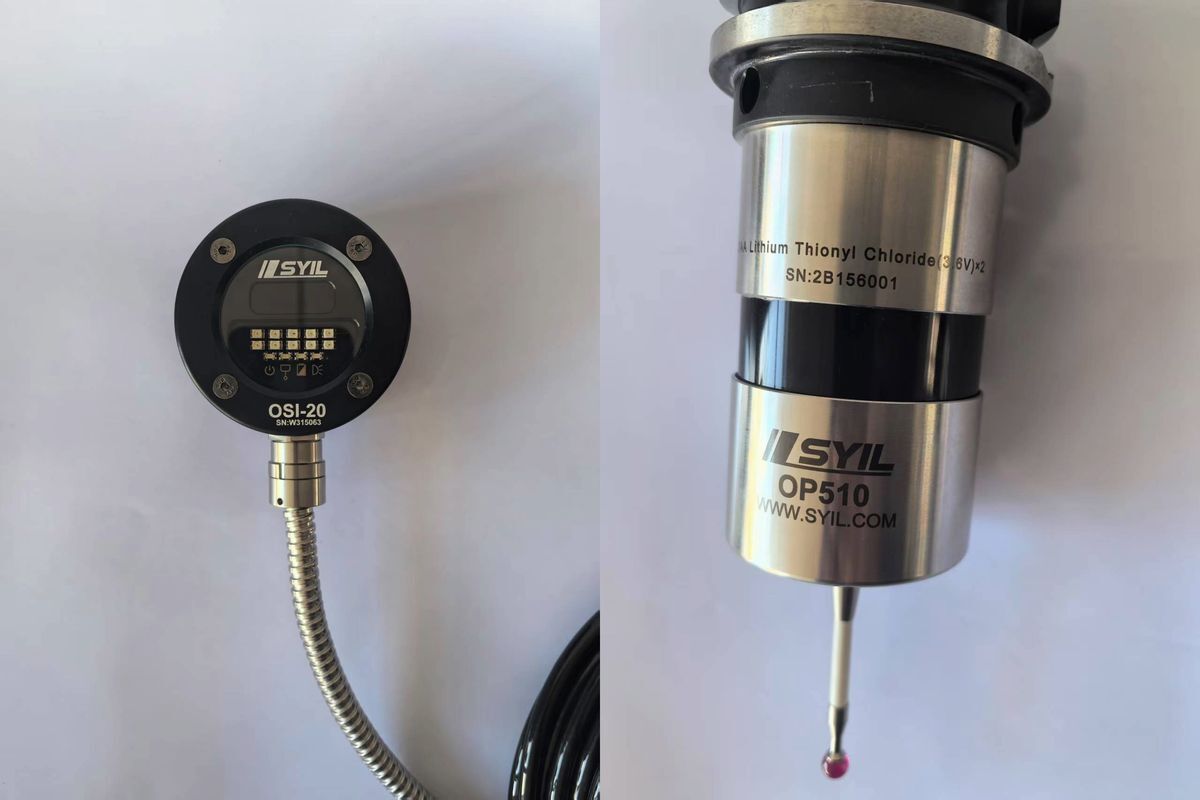

Type sans fil.

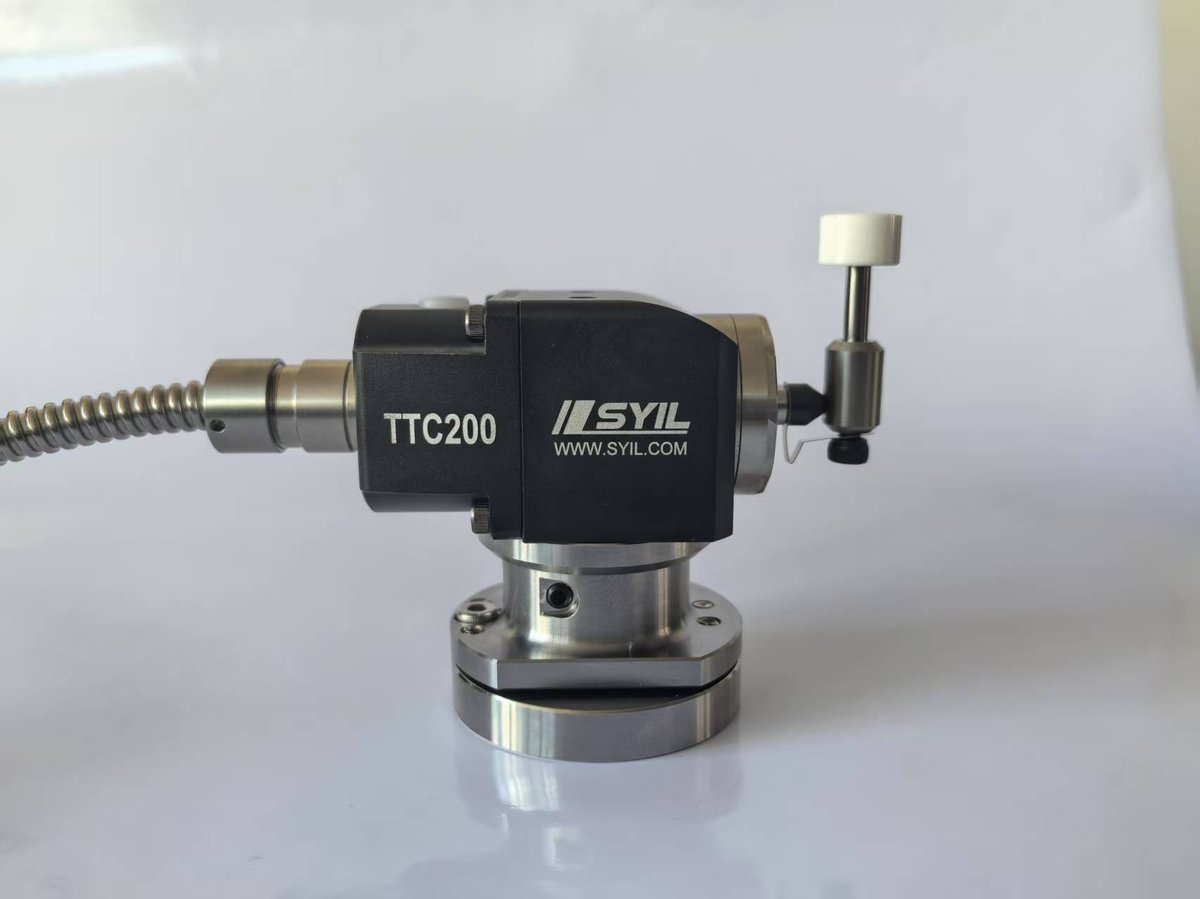

Type filaire TTC200.

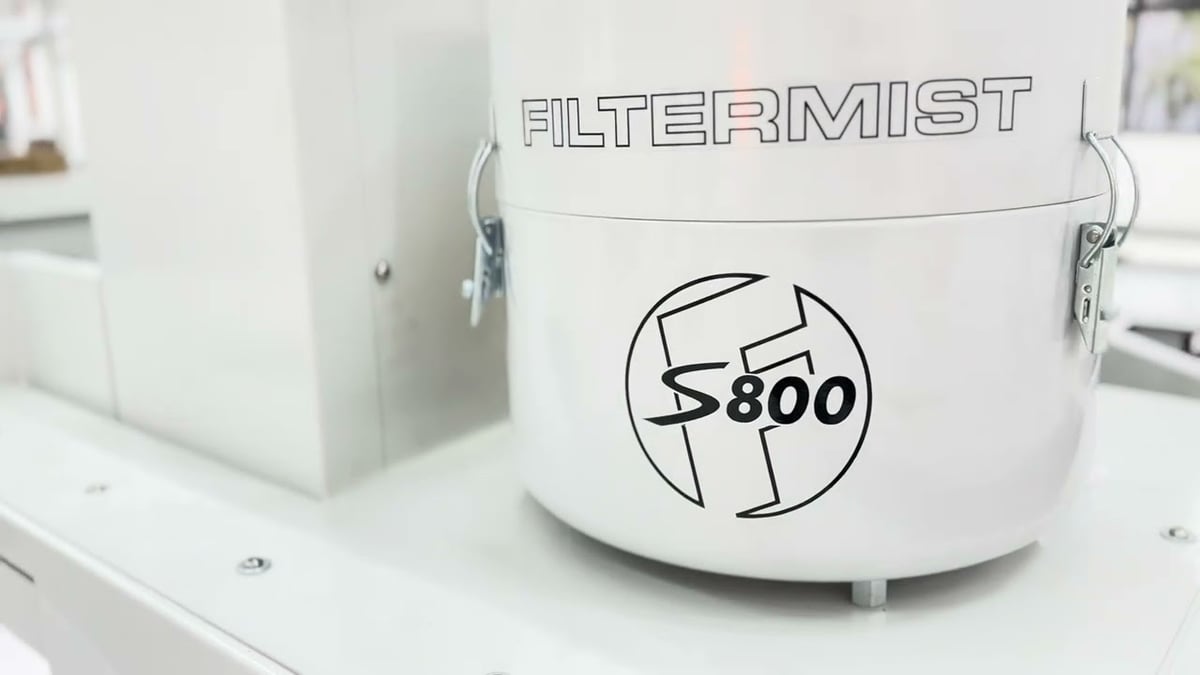

S800.
Spécifications techniques
X5
X7
X9
X11
Courses et distances
Axe X (mm)
300
400
760
1000
Axe Y (mm)
260
300
500
500
Axe Z (mm)
300
380
500
500
Distance entre le nez de la broche et a table
150-450
150-530
100-600
110-610
Distance entre la broche et la colonne
330
358
530
650
Tableau
Dimensions de la table (mm)
560×260
700×300
860×500
1050×550
Charge admissible sur la table (kg)
150
150
500
600
Rainures en ”T” (Nb x larg x espacement)( (en mm)
Rainures en T 3×14×80
Rainures en T 3×14×100
Rainures en T 5×18×100
Rainures en T 5×18×90
Broche
Type de broche
BT30
BT30
BT40
BT40
Transmission Moteur / Broche
Direct
Courroie
Courroie
Courroie
Vitesse de rotation max. de la broche (tr/min)
20,000
12,000
10,000 (12,000 en option)
10,000
Avances
Avance rapide (mm / min)
30,000
30,000
30,000
30,000
Avance de travail (mm / min)
10,000
10,000
10,000
10,000
Changeur d'outils automatique
Type
Parapluie
Bras
Bras
Bras
Taille des porte-outils
BT30
BT30
BT40
BT40
Capacité de stockage des outils
16
16
24
24
Æ max. de l'outil (mm)
63
63
125
120
Longueur max. de l'outil (mm)
200
200
240
300
Poids max. de l'outil (kg)
3
3
7
7
Changement d'outil à outil (s)
1
1.5
2
2.5
Autres données
Poids de la machine (kg)
2180
2200
5000
7000
Dimensions de la machineL x L x H (mm)Comprenant:Réservoir de liquide de refroidissement et contrôleur.
2020×1000×2360
1800×1600×2250
1850×2245×2800
2600×2150×2500
Pression d'air min/max (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacité du réservoir de liquide de refroidissement (Litres)
80
80
130
240
