Capacité de traitement
Taille du mandrin
200 mm
Diamètre maximal de rotation au-dessus du banc
ø550 mm
Diamètre maximal de rotation au-dessus du chariot
ø290 mm (avec axe Y: 200 mm)
Longueur maximale de la pièce
500 mm (avec axe Y: 530 mm, avec contre-broche: 450 mm)
Diamètre maximal de la pièce à usiner
ø380 mm
.png)
Broche
Vitesse maximale
4000 rpm
Nez de broche
A2-6
Diamètre de l'alésage de la broche
ø63 mm
Diamètre intérieur de l'alésage du mandrin
ø52 mm
Puissance du broche
11/15kW
Indexation minimale de l'axe C
0.001°
Contre-broche
Taille du mandrin
150 mm
Vitesse nominale / Vitesse maximale
1750/6000rpm
Nez de broche
A2-5
Diamètre de l'alésage de la broche
ø56 mm
Diamètre intérieur de l'alésage du mandrin
ø45 mm
Puissance du broche
11kW
Voyages
530 mm
Traversée rapide
30m/min
Porte-outil
Type
Tourelle motorisée
Outils
12
Min. Outil à outil
0.2s
Max. d'un outil à l'autre
0.5s
Taille maximale de la tige de l'outil
25x25 mm
Diamètre maximal de la tige de l'outil
ø40 mm
Vitesse maximale des outils motorisés
5000rpm
Modèle d'outillage en direct
BMT55
Voyages
X Traversée rapide
30m/min
Z Traversée rapide
30m/min
Y Szybka przeprawa
15m/min
Podróże X
190+10 mm
Podróże Z
550 mm (z osią Y: 490 ± 50 mm)
Konik
Podróż od tylnego suportu do kawałka
465 mm (avec axe Y: 500 mm)
Szybki przesuw konika
30m/min
Stożek tulei
MT4
Dimensions et poids
Dimensions (L x l x H)
2500×1720×1740 mm (avec axe Y: 2680×1750×1850 mm, avec contre-broche: 2680×1750×1850 mm)
Poids net
4000kg

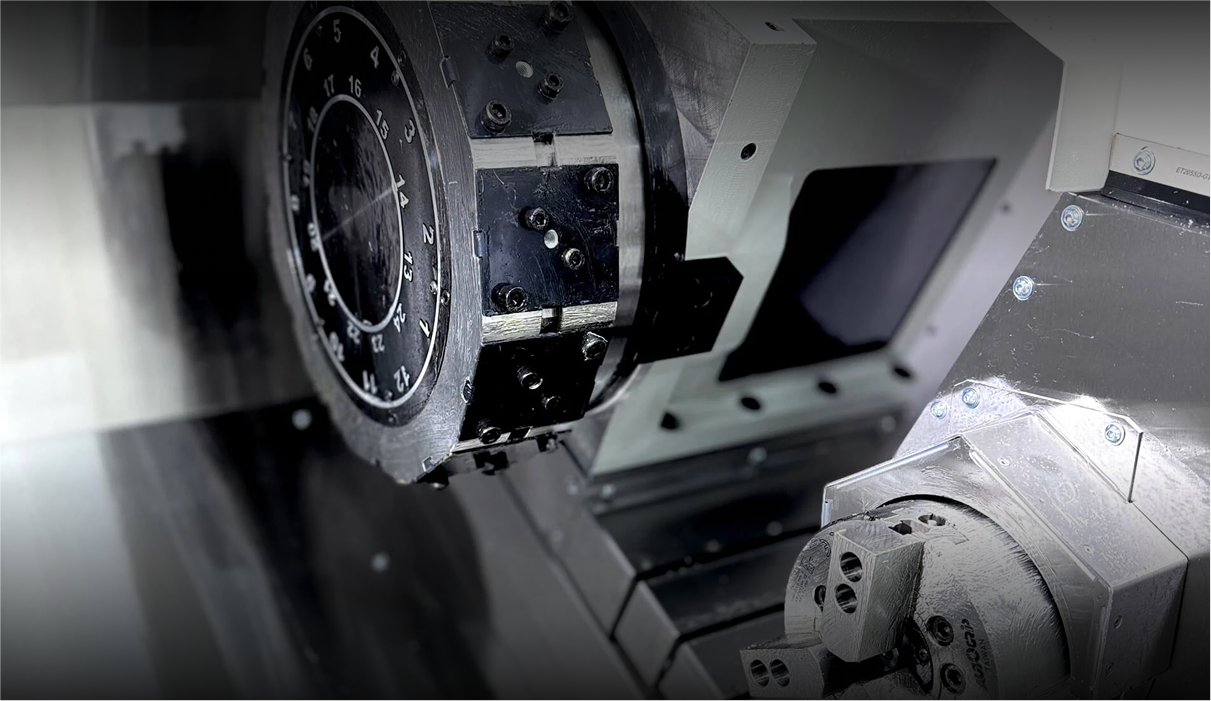

Le Tour à Haute Productivité

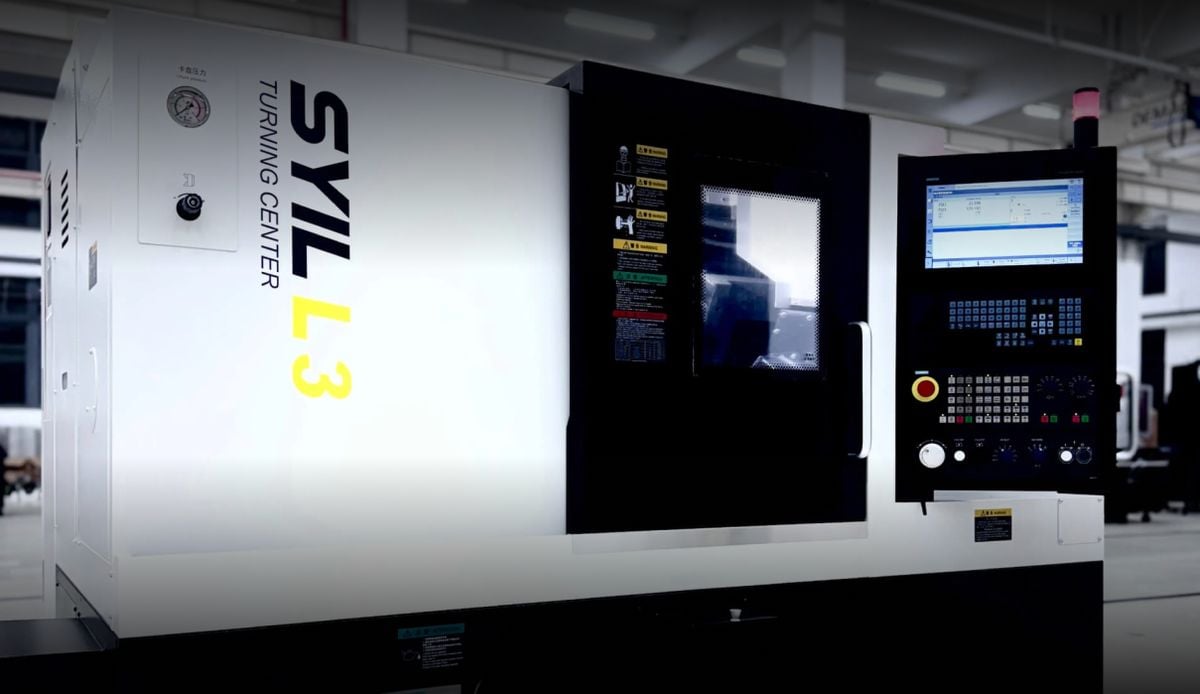

Le centre de tournage SYIL L3 avec outils motorisés pour des performances élevéesUsinage CNC de pièces de travail petites et moyennes.
.png)

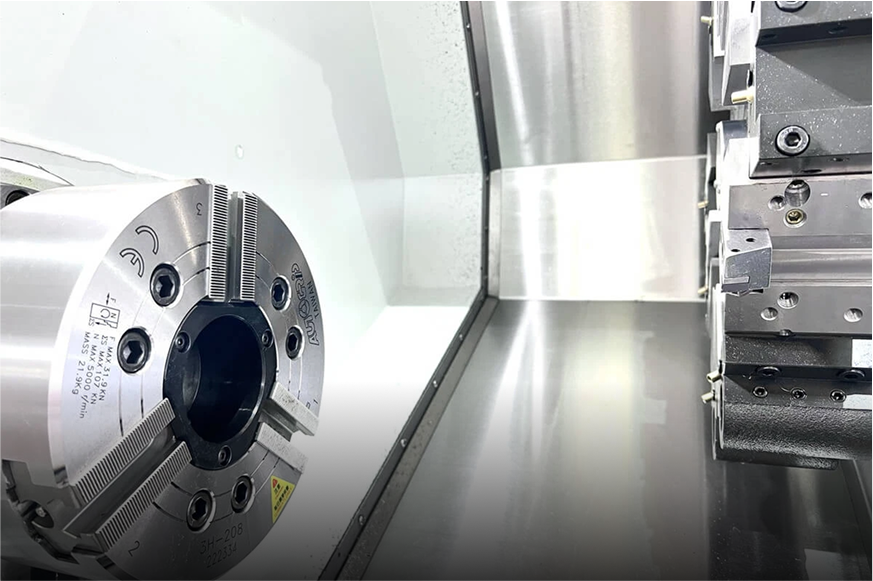

Unité de Broche Servo à Haute Vitesse
Vitesse maximale de la broche 4500 tr/min
Options SYIL L3

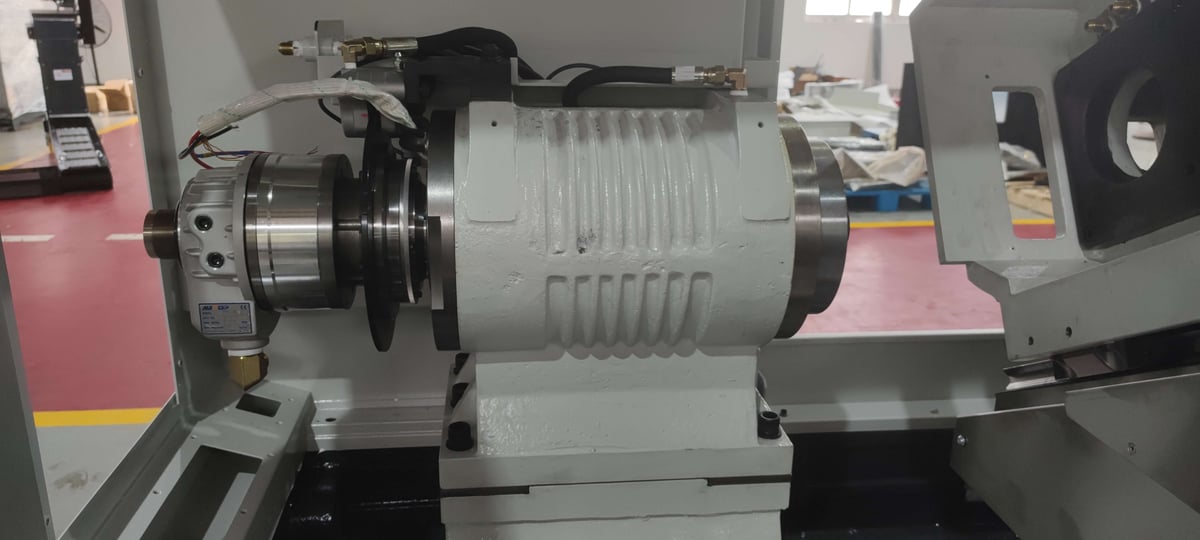

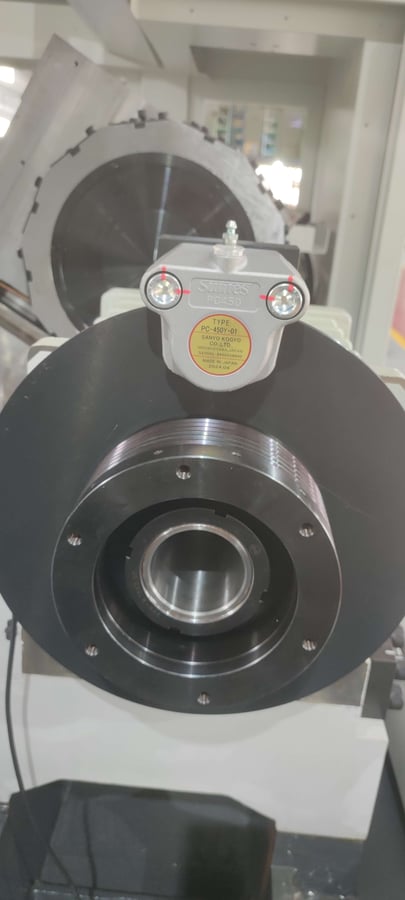

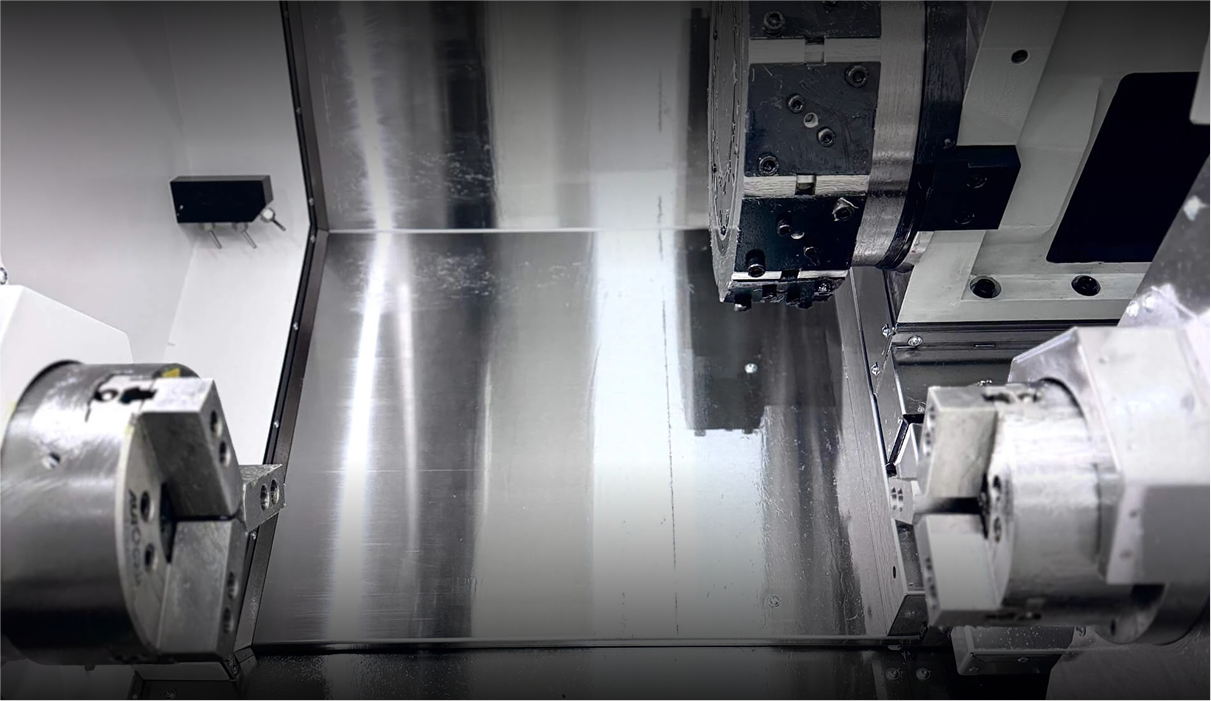

Mandrin de contre-broche 150 mm, 6000 tr/min.
Écran dédié au déplacement de la contre-pointe inclus.

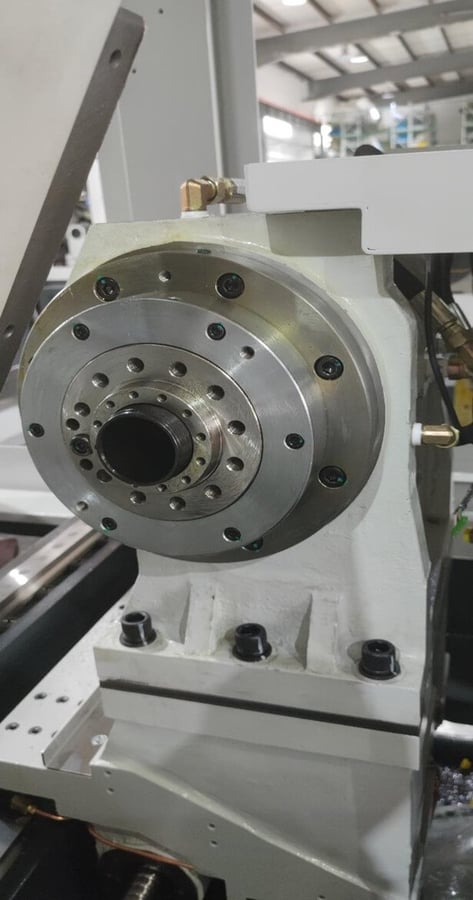

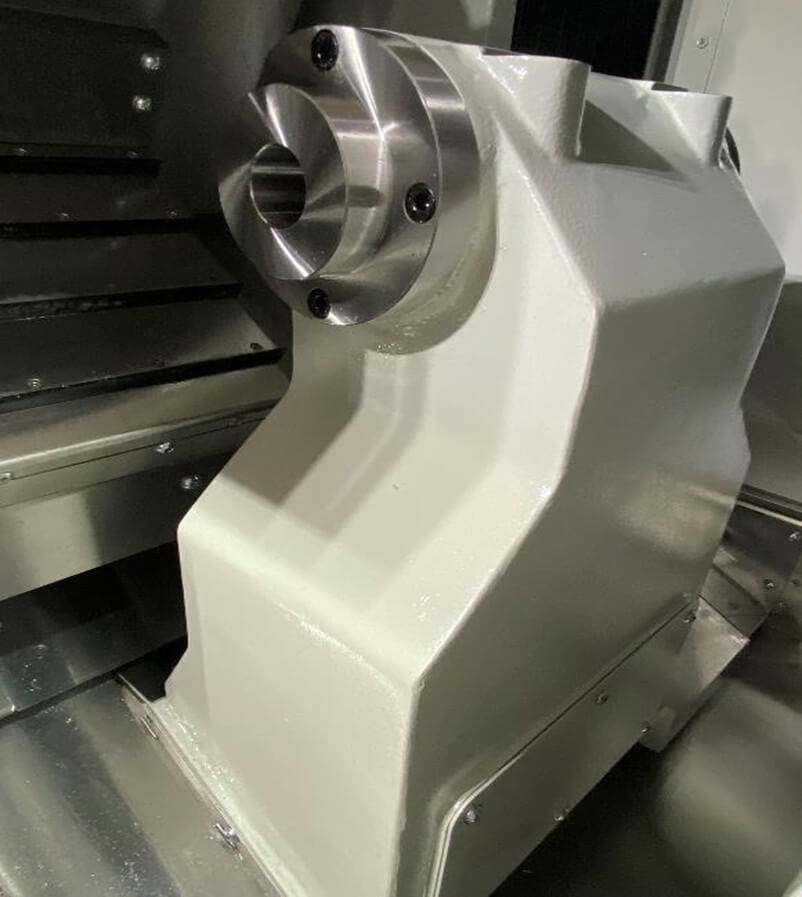

Contre-pointe programmable avec écran dédié.

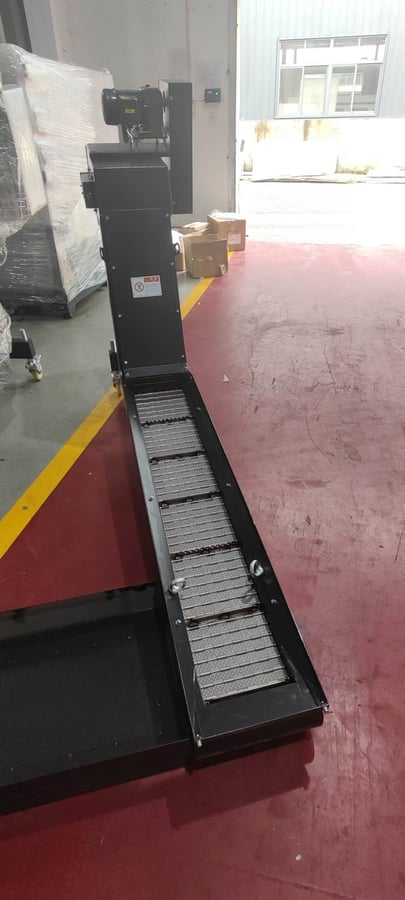

chariot à copeaux inclus.

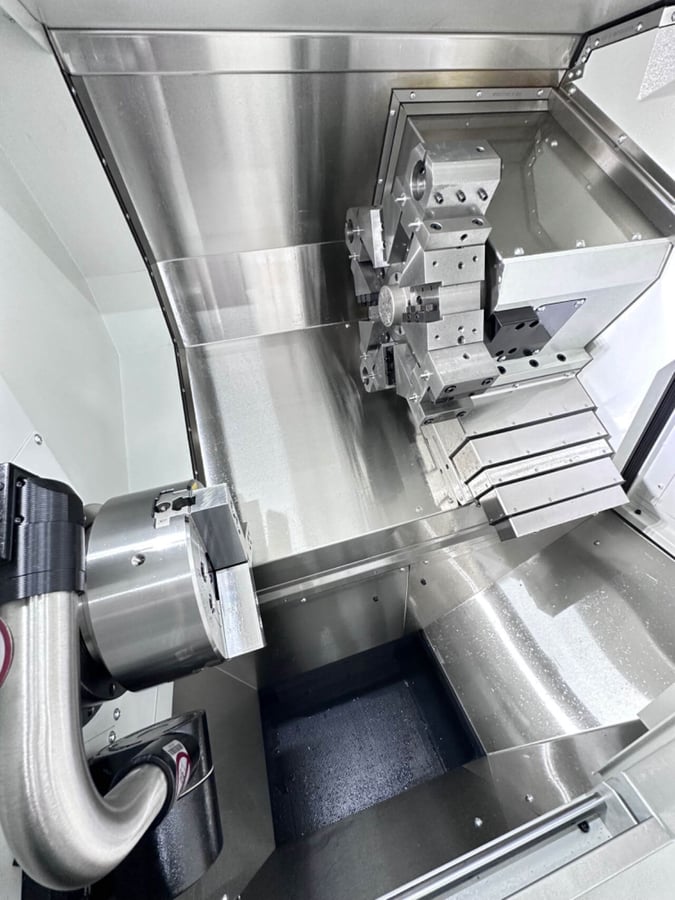

Renishaw.
pour la L3.

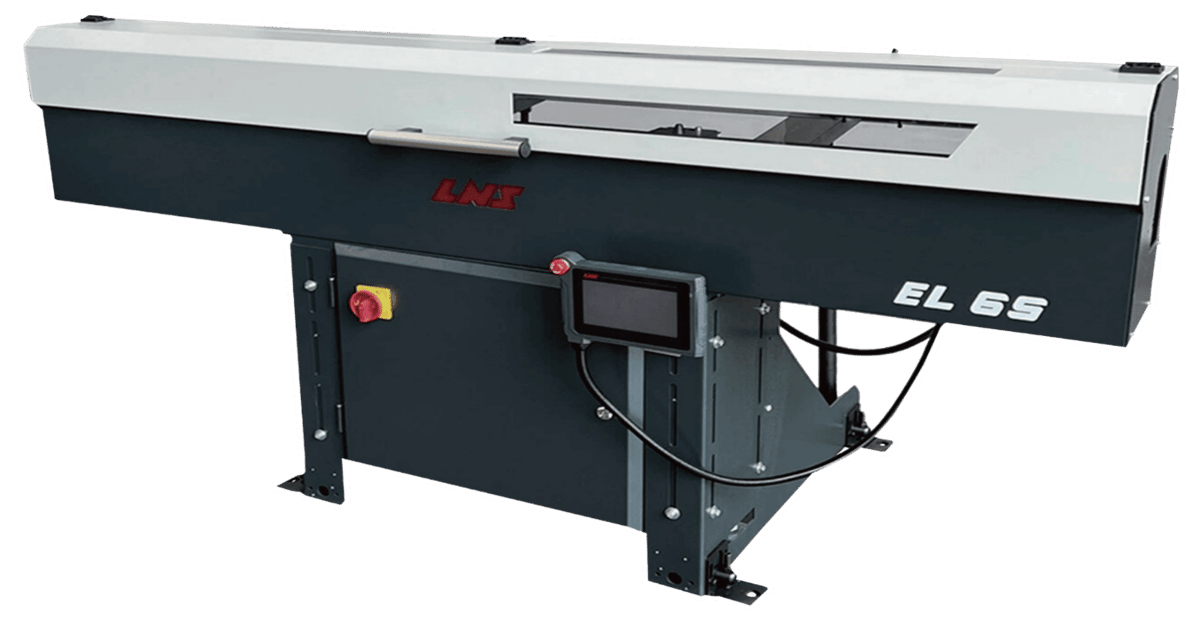

LNS EL65.
L3.
Spécifications techniques
L2
L3
L4
Capacité de d’usinage
Taille du mandrin (")
8
8
10
Æ max. au-dessus du banc (mm)
ø510
ø550
ø630
Æ de tournage max.au-dessus du chariot (mm)
ø260
ø290/ø200
ø330
Longueur maximale d’usinage (mm)
300
500/530/450
800/1100/1500
Æ max. de la pièce (mm)
ø380
ø380
ø520
Broche
Vitesse maximale (tr/min)
4000
4000
3500
Nez de broche
A2-6
A2-6
A2-8
Æ d’alésage de la broche (mm)
ø66
ø63
ø91
Passage en barre (mm)
ø52
ø52
ø75
Puissance de broche (kW)
11
11
15
Indexation de l'axe C (°)
---
0.001
---
Contre-broche
Taille du mandrin
---
6
---
Vitesse de rotation max(tr/min)
---
1750/6000
---
Nez de broche
---
A2-5
---
Æ d’alésage de la broche (mm)
---
ø56
---
Æ passage en barre(mm)
---
ø45
---
Puissance de la broche (kW)
---
11
---
Entre pointe (m)
---
530
---
Trajet rapide (m/min)
---
30
---
Déplacement
Avance rapide sur X (m/min)
30
30
30
Avance rapide sur Z (m/min)
30
30
30
Avance rapide axe Y (m/min)
---
15
---
Course en X (mm)
200
190+10
260+10
Course en Z (mm)
360
550 (490+-50)
850/1150/1550
Porte-outils
Type
Tourelle d'asservissement
Tourelle de puissance
Tourelle d'asservissement
Outils
8/12
12
12
Taille de la queue de l'outil (mm)
25x25
25x25
25x25
Diamètre de la queue de l'outil (mm)
ø40
ø40
ø40
Minimum d'outil à outil (s)
0.28
0.2
0.2
Maximum Outil à outil (s)
0.4
0.5
0.5
Vitesse de rotation maximale de l'outil (tr/min)
---
5000
5000
Modèle d'outil vivant
---
BMT55
BMT55
Crosse de queue
Trajets de la queue au morceau (mm)
---
465/500
---
Traverse rapide de la queue (m/min)
---
30
10
Conicité de la douille
---
MT4
MT5
Autres données
Poids de la machine (kg)
3050
4000
6200/6800/7220
machine
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
L x L x H (mm)
---
---
---
avec axe Y (mm)
---
2680x1750x1850
---
avec contre-broche (mm)
---
2680x1750x1850
---
