Capacités de traitement
Diamètre maximal de la barre de traitement (mm)
Φ32 mm / Φ38 mm
Diamètre du trou de passage de la broche (mm)
Φ37 mm / Φ39 mm
Longueur de traitement maximale (mm) et (pouces) (sans douille de guidage)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Longueur maximale de traitement (mm) (douille de guidage fixe)
--
Longueur maximale de traitement (mm) (douille de guidage rotative)
310 mm
Diamètre de serrage maximum de la contre-broche (mm)
Φ32 mm / Φ38 mm
Diamètre de perçage maximal de la broche (mm)
Φ13 mm
Capacités de traitement
Diamètre de taraudage maximum de la broche
M12
Diamètre de perçage maximum de la broche arrière (mm)
Φ10
Diamètre de taraudage maximum de la contre-broche
M10
Diamètre de perçage maximal de l'outil rotatif radial (mm)
Φ10 mm
Diamètre de taraudage maximum de l'outil radial
M8
Diamètre de perçage maximum de l'outil rétro-alimenté (mm)
Φ8 mm / Φ8 mm (en option)
Diamètre de taraudage maximum de l'outil motorisé arrière
M6 / M6(en option)
Capacités mécaniques
Vitesse de la broche (r/min)
8000 tr/min (canon de guidage rotatif 6000) / 6000 tr/min (vérin rotatif)
Vitesse de la contre-broche (r/min)
8000 tr/min
Vitesse radiale de l'outil (r/min)
6000
Vitesse de rotation de l'outil arrière (r/min)
6000 tr/min / 6000 tr/min (en option)
Vitesse de déplacement rapide (m/min)
30 m/min (X2, Y1, Z1, Z2)
Vitesse de déplacement rapide (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Battement de la broche (mm)
≤0.002
Précision du positionnement répété (mm)
≤0.003
Système d'outils
Outils cylindriques externes
6(□16) / 1(□20)+5(□16)
Outils d'usinage de la face frontale
4(ER20)
Outils radiaux sous tension
1(ER20)+3(ER16)
Porte-outil pour trous profonds
2 (ER16, en option)
Outils d'usinage arrière
4(ER16)
Outil alimenté par le dos
4(ER16) / En option
Porte-outil de tournage arrière
aucun
Puissance du moteur
Broche (kw)
6.3 kW
Contre-broche (kW)
4.2 kW
Arbre d'entraînement linéaire (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Outil sous tension radial (kw)
1.1 kW
Outil de retour sous tension (kw)
1 kW / 1 kW (en option)
Pompe de refroidissement (kw)
0.4
Autres
Poids (kg)
3750 kg
Taille (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

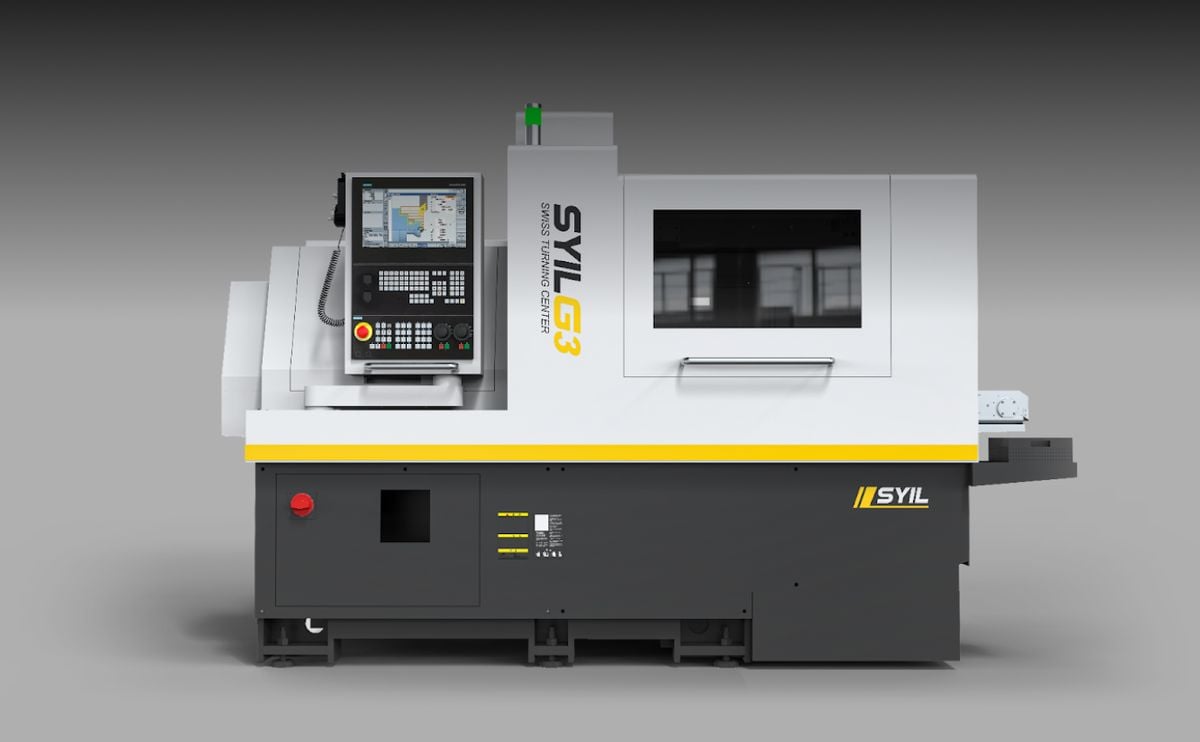

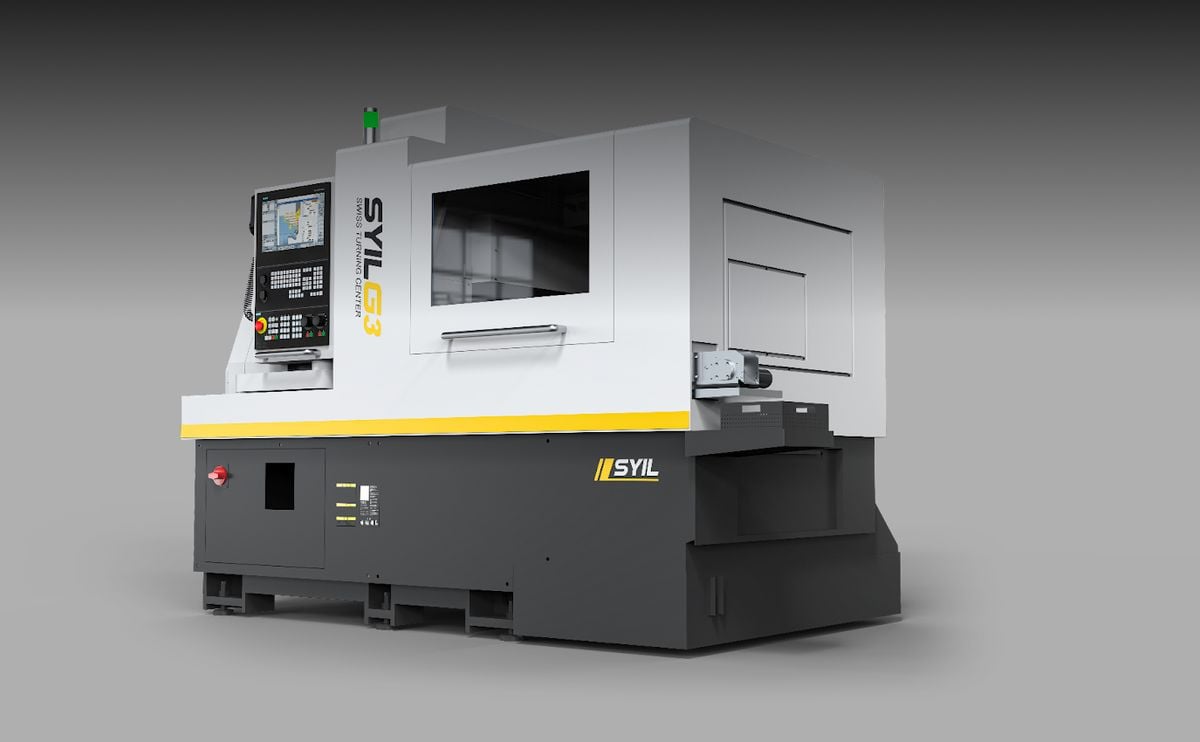

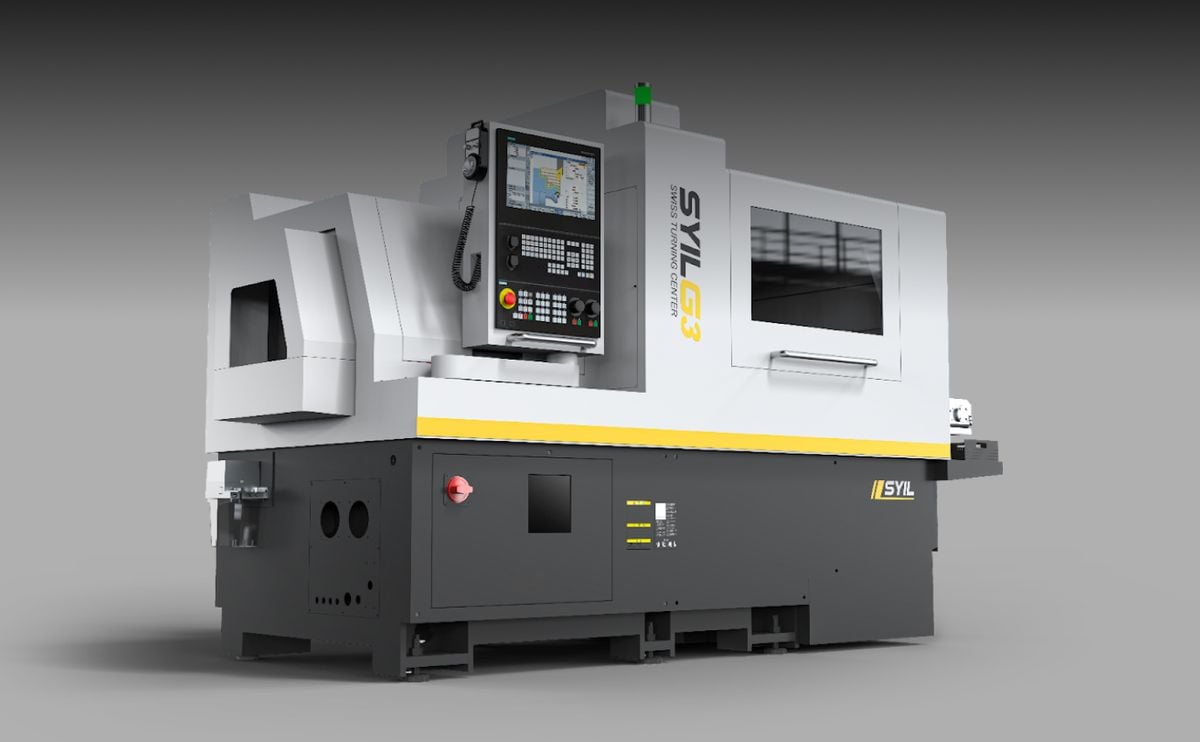

Caractéristiques du SYIL G3
Idéal pour l'usinage de petites et longues pièces avec une précision et une stabilité exceptionnelles.
Spécifications techniques
G3 L326
G3 L385
G3 L386
Capacités de traitement
Diamètre maximal de la barre de traitement (mm)
Φ32
Φ38
Φ38
Diamètre du trou de passage de la broche (mm)
Φ37
Φ39
Φ39
Longueur maximale de traitement (mm) & (inch) (sans douille de guidage)
2.5D (maximum 80)
2.5D (maximum 90)
2.5D (maximum 90)
Longueur maximale de traitement (mm) & (inch) (douille de guidage fixe)
--
--
--
Longueur maximale de traitement (mm) & (inch) (douille de guidage rotative)
310
310
310
Diamètre de serrage maximum de la contre-broche (mm)
Φ32
Φ38
Φ38
Diamètre de perçage maximal de la broche (mm)
Φ13
Φ13
Φ13
Diamètre de taraudage maximal de la broche
M12
M12
M12
Diamètre de perçage maximum de la broche arrière (mm)
Φ10
Φ10
Φ10
Diamètre de taraudage maximum de la contre-broche
M10
M10
M10
Diamètre de perçage maximum de l'outil radial (mm)
Φ10
Φ10
Φ10
Diamètre de taraudage maximum de l'outil radial
M8
M8
M8
Diamètre de perçage maximum de l'outil rétro-alimenté (mm)
Φ8
Φ8(facultatif)
Φ8
Diamètre de taraudage maximum de l'outil motorisé arrière
M6
M6 (en option)
M6
Capacités mécaniques
Vitesse de la broche (r/min)
8000(manchon de guidage rotatif 6000)
6000 (cylindre rotatif)
6000 (cylindre rotatif)
Vitesse de la contre-broche (r/min)
8000
8000
8000
Vitesse radiale de l'outil (r/min)
6000
6000
6000
Vitesse de rotation de l'outil (r/min)
6000
6000 (en option)
6000
Vitesse de déplacement rapide (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Vitesse de déplacement rapide (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Battement de la broche (mm)
≤0.002
≤0.002
≤0.002
Précision du positionnement répété (mm)
≤0.003
≤0.003
≤0.003
Système d'outils
Outils cylindriques externes
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Outils d'usinage de la face frontale
4(ER20)
4(ER20)
4(ER20)
Outils radiaux sous tension
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Porte-outil pour trous profonds
2(ER16)
2(ER16)
2(ER16)
Outils de contre-usinage
4(ER16)
4(ER16)
4(ER16)
Outil alimenté par le dos
4(ER16)
En option
4(ER16)
Porte-outil de tournage arrière
--
--
--
Puissance du moteur
Broche(kw)
6.3
6.3
6.3
Broche arrière (kw)
4.2
4.2
4.2
Arbre d'entraînement linéaire (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Outil sous tension radial (kw)
1.1
1.1
1.1
Outil de retour à la vie (kw)
1
1 (facultatif)
1
Pompe de refroidissement (kw)
0.4
0.4
0.4
Poids et dimensions
Poids (kg)
3750
3750
3750
Taille (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
